ID : 3332

MC8シリーズ制御ロボット × 2 (内部軸のみ)

この組合せでは、購入直後、MC8シリーズモーションコントローラ(以降 MC8シリーズ)には、MC8シリーズ1台分のデータ("プロジェクトデータ")しか入っていません。2つのロボットとして制御するには、1台分のプロジェクトデータを2つのプロジェクトデータに分ける必要があります。

2つのプロジェクトデータに分けるには、協調制御·デュアルアームツールを使用します。

ただし、2つに分けたプロジェクトデータは、内部軸を1軸ずつ単独で制御するデータになっています。

内部軸をロボットとして制御するためには、2つに分けたプロジェクトデータをロボット制御用に変換する必要があります。この変換には、キネマティクス設定ツールを使用します。

上記内容も含め、全体的なセットアップの手順を下記に示します。

実施項目	概要

1. 配線	MC8シリーズに、内部軸のモータやティーチングペンダントなどを接続します。

2. ソフトウェアライセンスの登録	MC8シリーズに、ソフトウェアライセンスを登録します。

3. プロジェクトデータの受信と分割	MC8シリーズからプロジェクトデータを受信し、そのデータを分割します。

4. ロボット制御用のプロジェクトデータを変換	キネマティクス設定ツールを使用して、ロボット制御用のプロジェクトデータに変換します。

5. プロジェクトデータの送信	MC8シリーズへ2台分のプロジェクトデータを送信します。

以下、各実施項目について説明します。

1. 配線

MC8シリーズに、内部軸のモータや、ティーチングペンダント、電源ケーブルなど、必要な機器を接続します。

"システム構成"の"MC8シリーズ制御ロボット × 2 内部軸のみ"を参考にして、実施してください。

2. ソフトウェアライセンスの登録

MC8シリーズにあらかじめソフトウェアライセンスが登録されている場合は、次の"プロジェクトデータの受信と分割"にお進みください(ソフトウェアライセンスが登録済みのMC8シリーズを購入した場合など)。

まだ、ソフトウェアライセンスが登録されていない場合、MC8シリーズにティーチングペンダントを接続して、デュアルアーム制御用ライセンスを登録します。必要に応じ、キネマティクス機能のライセンスや、その他のライセンスも登録します。

登録方法については、"ティーチングペンダント操作ガイド"の"機能拡張画面の表示、追加/削除"を参照してください。

3. プロジェクトデータの受信と分割

プロジェクトデータの受信には、WINPCAPSIIIを使用します。また、受信したデータの分割には、協調制御·デュアルアームツールを使用します。協調制御·デュアルアームツールは、WINCAPSIIIをインストールするときに、同時にインストールされるソフトウェアです。

次のステップで行います。

1

MC8シリーズからプロジェクトデータを受信します。

具体的には、WINCAPSIIIで新規プロジェクトを作成する際、作成方法として"コントローラから情報を取得して新規作成"を選択して作成すると、MC8シリーズからプロジェクトデータを受信し、そのデータを新規プロジェクトデータとして保存します。

操作方法については、"WINCAPSIIIガイド"の"プロジェクトの新規作成"を参照してください。

2

協調制御·デュアルアームツールを起動します。

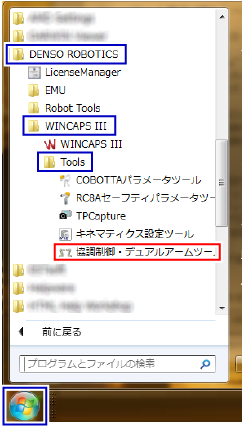

操作経路：PC[スタート]ボタン - [すべてのプログラム] - [DENSO ROBOTICS] - [WINCAPSIII] - [Tools] - [協調制御·デュアルアーム]

3

"デュアルアームプロジェクトを使用する”を選択します。

4

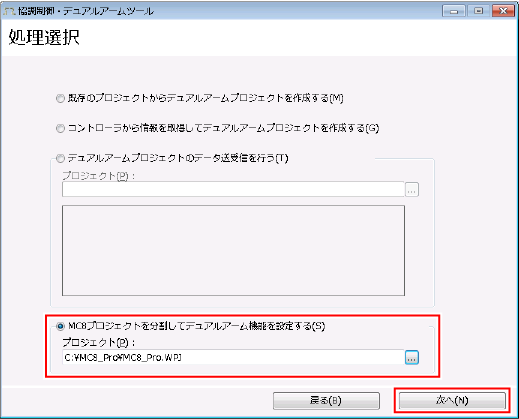

"MC8プロジェクトを分割してデュアルアーム機能を設定する"を選択して、"プロジェクト"欄に先ほど新規作成したプロジェクトデータのプロジェクトファイル(拡張子 : wpj)を入力します。プロジェクトファイルは、その格納場所を絶対パスで入力してください。

その後、[次へ]をクリックします。

なお、ここで指定したプロジェクトデータ自身は分割せず、分割したプロジェクトデータを別のプロジェクトデータとして保存します。

5

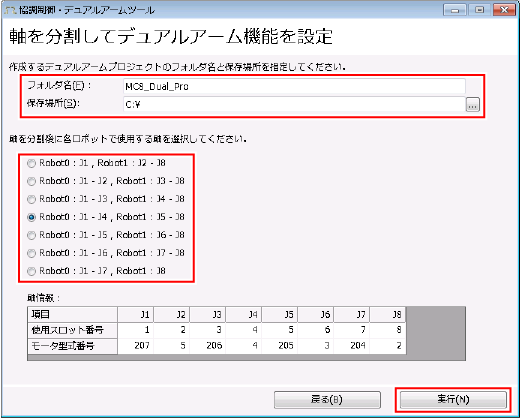

分割後のプロジェクトデータについて、フォルダ名と保存場所を入力します。

次に、軸の分割方法を選択します。例えば、4軸ロボット2台を制御する場合は、

"Robot0 : J1 - J4 , Robot1 : J5 - J8"

を選択します。

使用する軸の数が8より少ない場合は、Robot0に使用する軸の数に着目します。例えば、Robot0は3軸ロボット、Robo1は4軸ロボットとしたい場合、Robot0は3個の軸を使用するので、

"Robot0 : J1 - J3 , Robot1 : J4 - J8"

を選択します。この場合、8軸目は無視されます。

また、Robot0やRobot1に付加軸も含めたい場合も、Robot0に使用する軸の数に着目します。例えば、Robot0は4軸ロボット + 1つの付加軸、Robo1は3軸ロボットとしたい場合、Robot0は合計5個の軸を使用するので、

"Robot0 : J1 - J5 , Robot1 : J6 - J8"

を選択します。

軸の分割方法を選択した後、[実行]をクリックします。

6

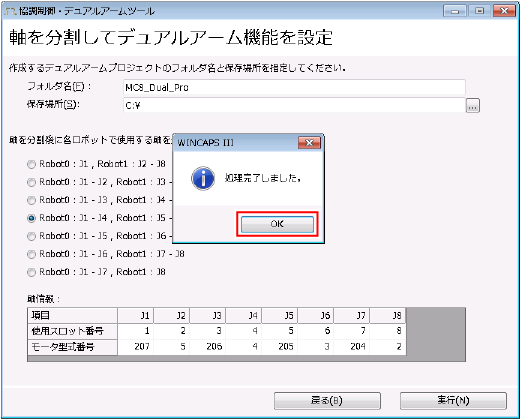

プロジェクトデータの分割処理は数秒かかるので、下図のような終了メッセージが表示されるまで、しばらくお待ちください。

終了メッセージが表示されたら、[OK]をクリックして終了です。

4. ロボット制御用のプロジェクトデータを変換

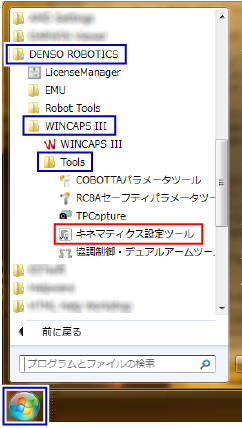

ロボット制御用のプロジェクトデータを変換するには、キネマティクス設定ツールを使用します。キネマティクス設定ツールは、WINCAPSIIIをインストールするときに、同時にインストールされるソフトウェアです(詳細については、"MC8シリーズ(モーションコントローラ)取扱説明書"の"キネマティクス設定"を参照してください)。

Robot0もRobot1も、ロボットとして制御しない場合は、次の"プロジェクトデータの送信"にお進みください。

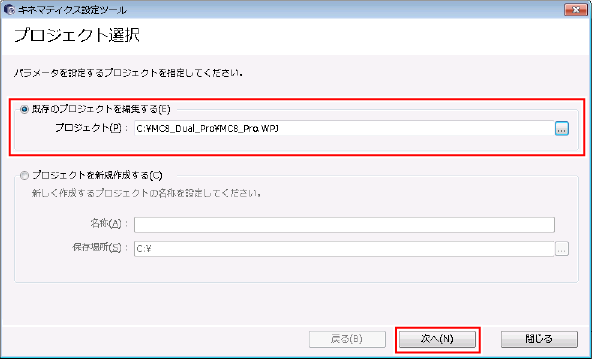

以下、ロボット制御用のプロジェクトデータへ変換する手順です。
