デュアルアーム制御用プロジェクトの概念

デュアルアーム制御機能では、RC8シリーズロボットコントローラ(以降 RC8シリーズ)またはMC8シリーズモーションコントローラ(以降 MC8シリーズ)は、2つ分のプロジェクトデータを管理しています。

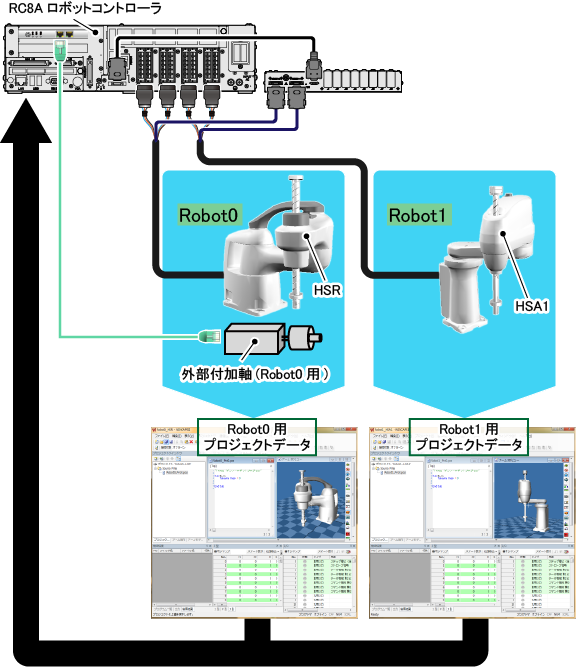

下図は、HSRとHSA1および、外部付加軸を制御する場合の例です。

2つのプロジェクトデータを管理する方法について、下記2つの項目に分けて説明します。

• WINCAPSIIIでの管理
• ティーチングペンダントでの管理

WINCAPSIIIでの管理

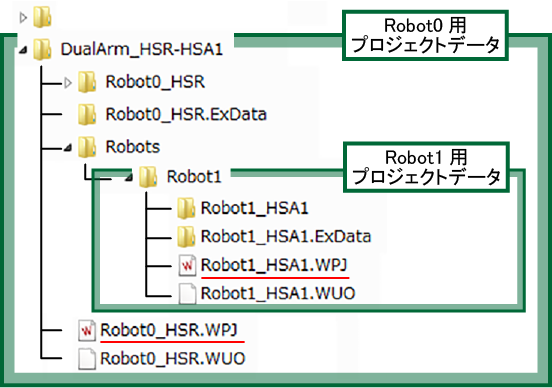

2つのプロジェクトデータは、WINCAPSIIIでは、下図のようなフォルダ構成で管理されます。

Robot0用のプロジェクトデータの中の"Robots"フォルダの中に、Robot1のプロジェクトが格納されます。

WINCAPSIIIでRobot0のプロジェクトデータを編集する場合は、上図の場合、"Robot0_HSR.WPJ"(プロジェクトファイル)を開くことで行えます。Robot1の場合は、"Robot1_HSA1.WPJ"を開きます。

冒頭のシステム構成図では、外部付加軸がRobot0用に接続されています。外部付加軸の設定をする場合は、Robot0のプロジェクトを開き、あとは、デュアルアーム制御機能を使用しないとき(ロボット1台を、1台のRC8シリーズまたはMC8シリーズで制御するとき)と同じ操作で行います("外部付加軸(EtherCAT)取扱説明書"の"パラメータの設定"を参照)。

システム構成として、MC8シリーズを使用したり、内部付加軸を使用したりする場合も、各種設定は、各ロボットのプロジェクトデータを開き、デュアルアーム制御機能を使用しないときと同じ操作で行います。

設定後のデータを、RC8シリーズまたはMC8シリーズへ送信するには、デュアルアーム制御機能特有の操作が必要です。"プロジェクトデータの送受信"を参照してください。

なお、外部軸の各ロボットへの割当てについて、詳細な考え方を"外部軸の各ロボットへの割当て"に記載しています。外部軸を使用する場合そちらも参照してください。

ティーチングペンダントでの管理

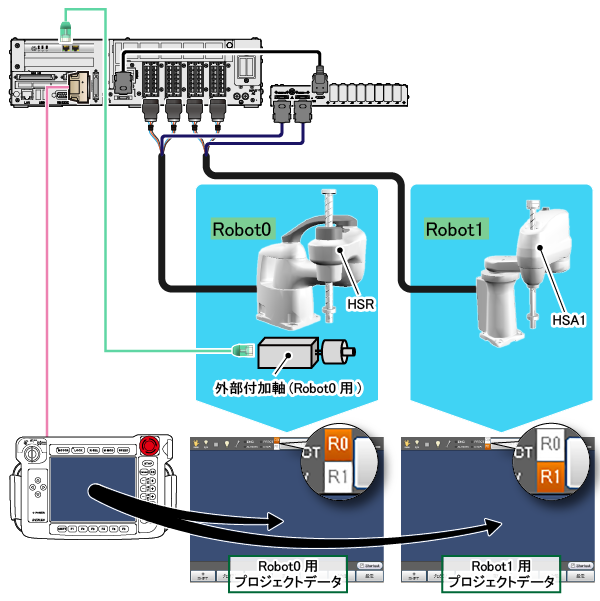

ティーチングペンダントでは、2つのプロジェクトを"ロボット選択"によって切り替えます。

以下の手順で切り替えます。

1

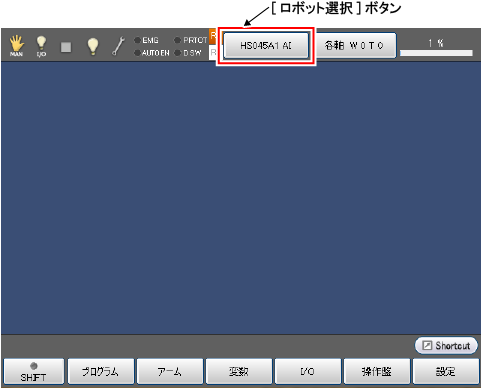

[ロボット選択]ボタンを押します。

2

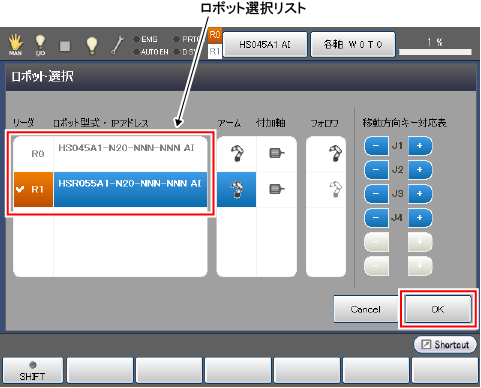

ロボット選択リストから、プロジェクトデータを編集したいロボットを選択します。

なお、ロボット選択リストのR0とR1の意味は下記の通りです。

ここでは、Robot1のプロジェクトデータを編集する場合を考えます。その場合、R1のロボット選択し、[OK]を押します。

3

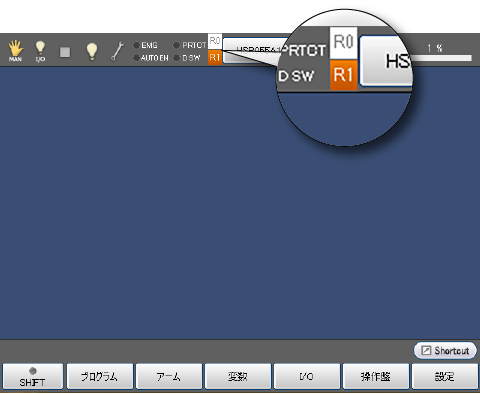

[ロボット選択]ボタンの左のアイコンが、"R1"をオレンジ色でハッチングした状態に変更されます。この状態でパラメータの設定をすると、Robot1のプロジェクトデータのパラメータを設定することになります。

なお、オレンジ色でハッチングされた方のロボットを"リーダ"と呼びます。これは協調機能を使用する場合と同じ考え方です。ただし、呼び方のみ同じで、機能(リーダとフォロワが協調して動作するなど)は協調機能を使用しない限り、同じにはなりません。

以上で、ロボットの選択操作は終了です。

このように、"ロボットの選択"でどちらかのロボットを"リーダ"にすることで、編集対象のプロジェクトデータを切替えます。

また、"リーダ"にしたロボットが操作対象のロボットとなります。例えば、Robot0(R0)を"リーダ"にした場合、手動動作や変数移動は、Robot0に対して行われます。
