WINCAPSIIIでの排他エリア設定

WINCAPSIIIのアームモデリング機能で排他エリアを作成し、データを出力します。

マスタコントローラおよび、各スレーブコントローラで行う必要があります。

ログインレベルはプログラマです。

排他エリアの作成手順

1

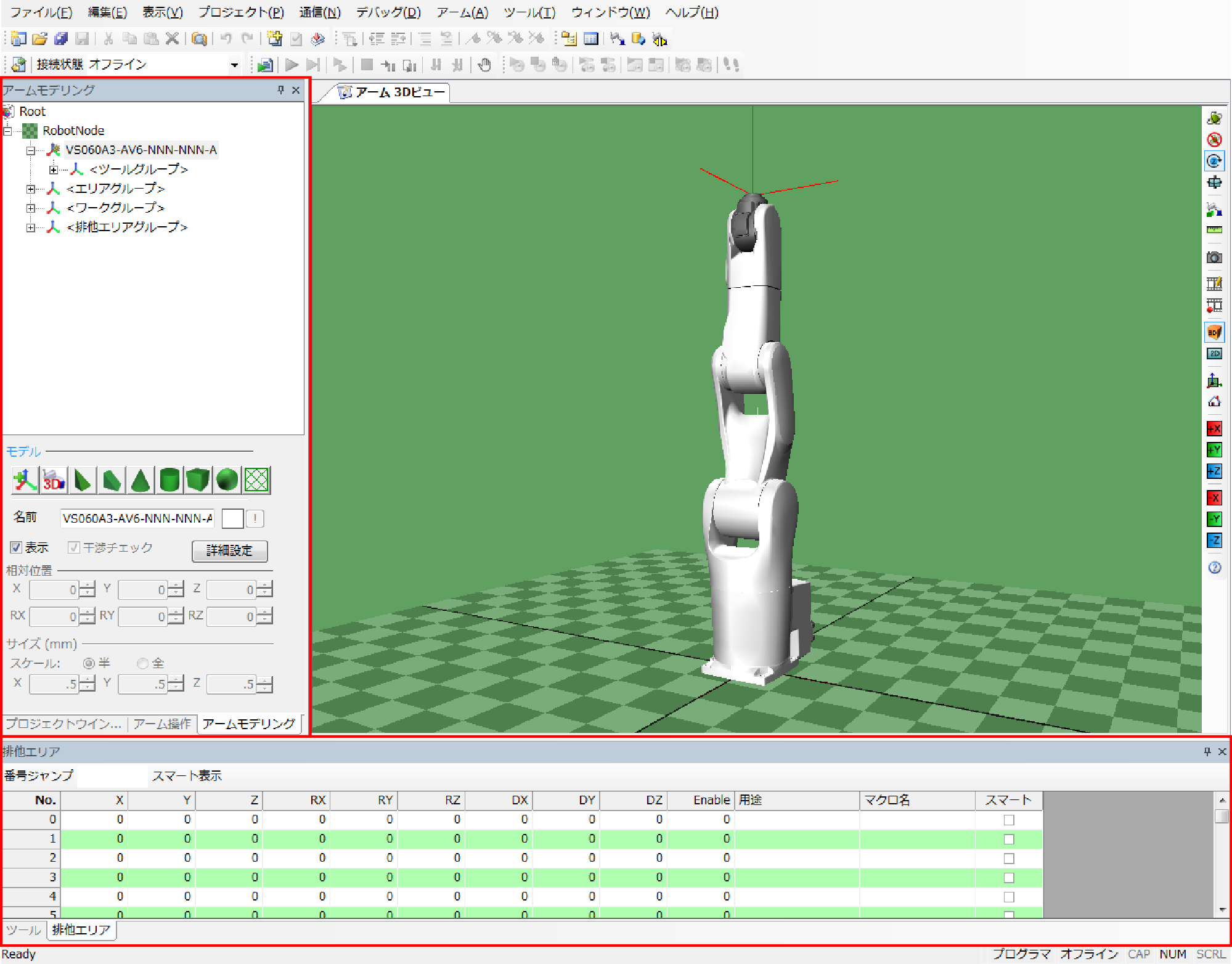

WINCAPSIIIのアームモデリングウィンドウを開き、エリアを作成します。

初めてこの機能を使用するときは、排他エリアウィンドウを開きます。

操作経路:メニュー[表示(V)] – [アーム座標系] – [排他エリア]

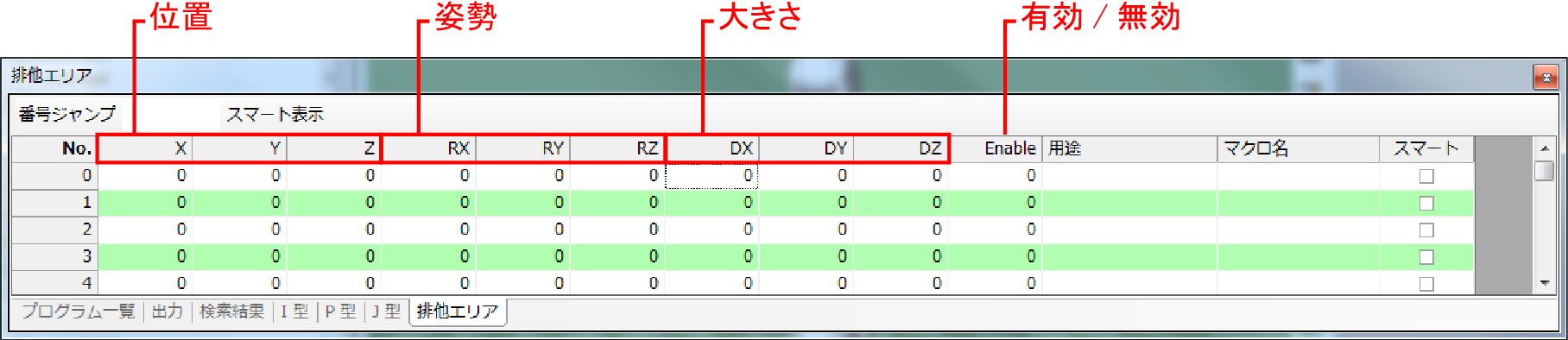

「排他エリア」ウィンドウのノードで排他モデルの位置や大きさを設定します。

項目 内容
No. エリア番号
X 位置X
Y 位置Y
Z 位置Z

RX

姿勢X
RY 姿勢Y
RZ 姿勢Z
DX 大きさX
DY 大きさY
DZ 大きさZ
Enable

1:有効

0:無効

2

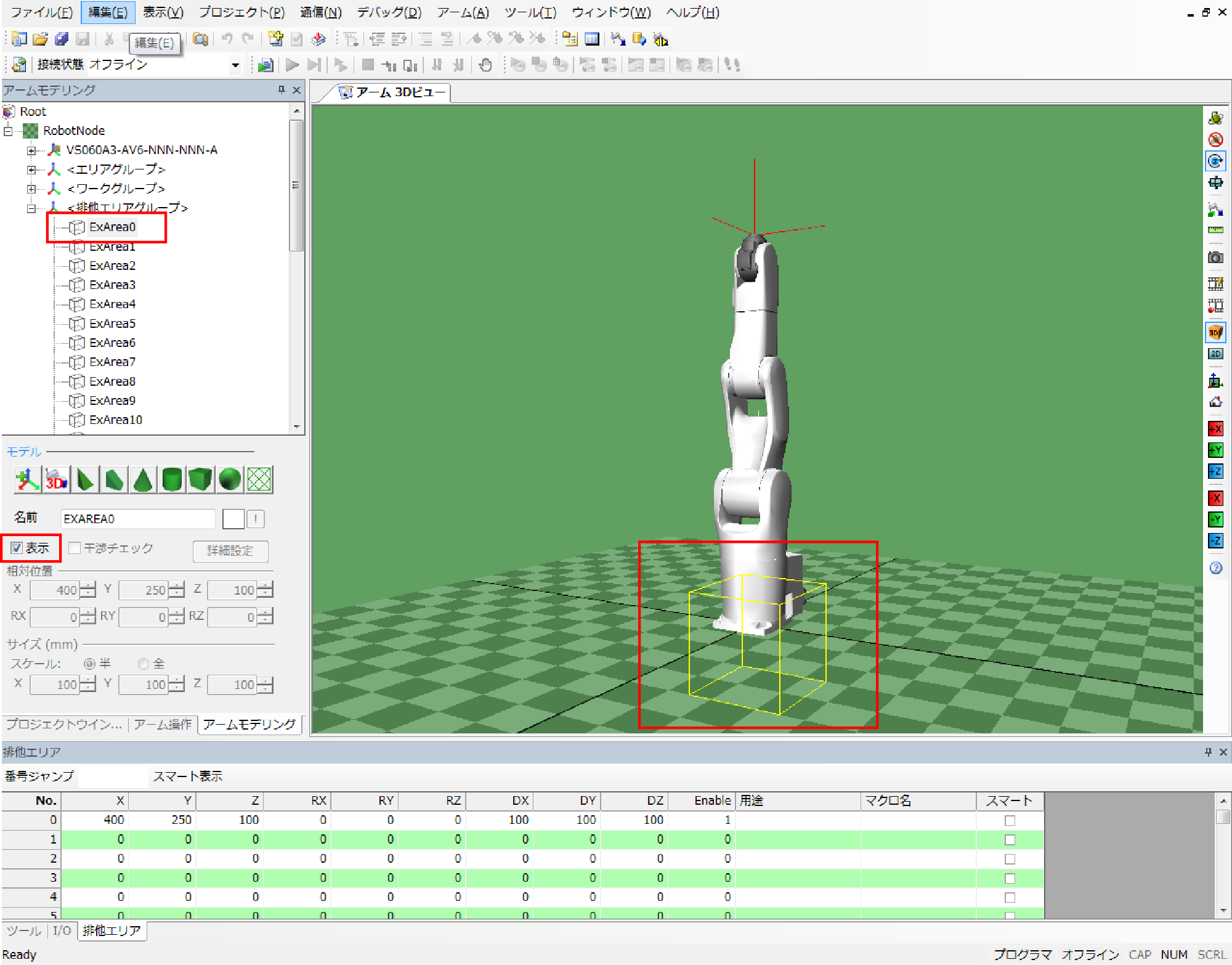

アームモデリングウィンドウで排他エリアの「表示」にチェックを入れると、エリアが表示されます。

3

排他エリアを複数作成する場合は、STEP1からSTEP2を繰り返します。

4

排他エリアのデータを出力します。

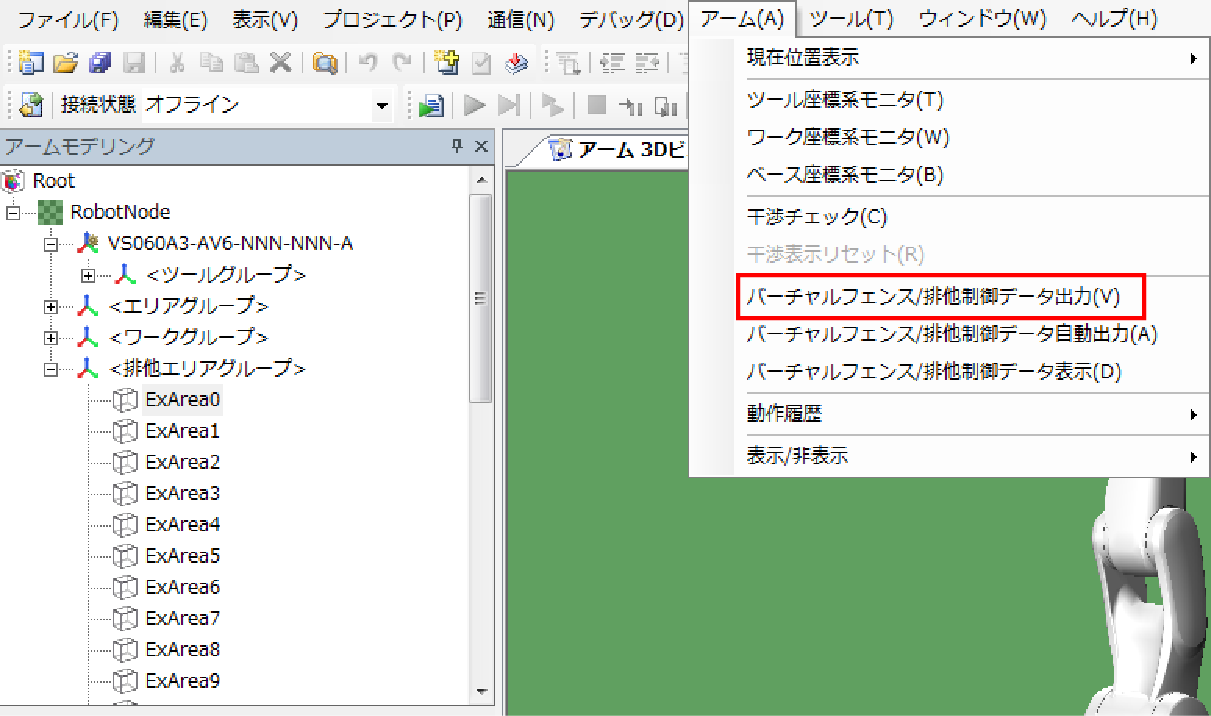

メニュー[アーム(A)]の[バーチャルフェンス/排他制御データ出力(V)]を選択します。
処理が完了すると、完了メッセージが表示されるので[OK]ボタンを押します。

出力した排他制御データを確認したい場合は、メニュー[アーム(A)]の[バーチャルフェンス/排他制御データ表示(D)]で確認することができます。

5

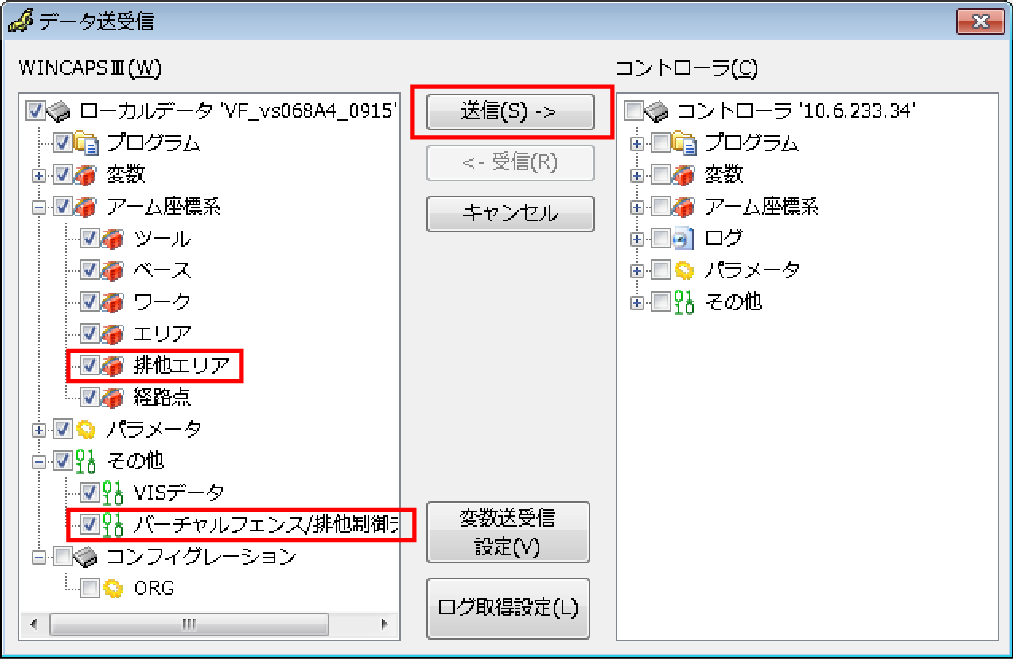

コントローラへ送信します。

「排他エリア」及び「バーチャルフェンス/排他制御データ」にチェックが付いていることを確認して送信してください。
WINCAPSIIIガイドの「通信設定」及び「データの送受信」を参照してください。

データ送信後、コントローラを再起動してください。

この作業を行うには、コントローラとWINCAPSIIIが通信可能になっている必要があります。通信設定の方法については、WINCAPSIIIガイドの「ロボットコントローラとの通信」を参照してください。

USBメモリでもデータの受け渡しができます。詳しくは「USBでのデータの受け渡し」を参照してください。

6

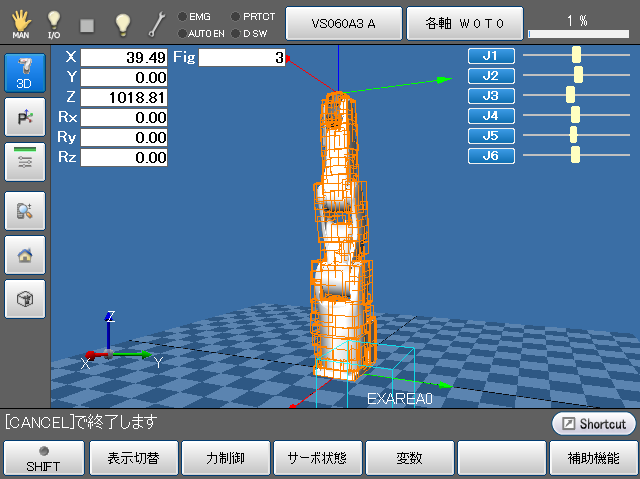

ティーチングペンダントでアーム画面を開きます。

排他制御データを表示するには、表示したい排他制御データの表示設定と、パラメータの「329:排他制御コントローラ設定」を"1:マスタ"または"2:スレーブ"に設定し、コントローラの再起動を行ってください。

排他制御データの表示/非表示

排他エリアや監視モデルの表示、非表示を設定することができます。

操作経路:基本画面 - [F2 アーム] - [F6 補助機能] - [F7 表示設定]

各項目の「表示しない/表示する」を設定後、[OK]を押します。
