通信設定

WINCAPSIIIとロボットコントローラの接続が完了したら、WINCAPSIIIの通信設定を行います。

ロボットコントローラ側の設定については、ティーチングペンダント操作ガイドの「通信設定画面の表示・変更」を参照してください。

1

「通信」メニューから「通信設定」を選択します。

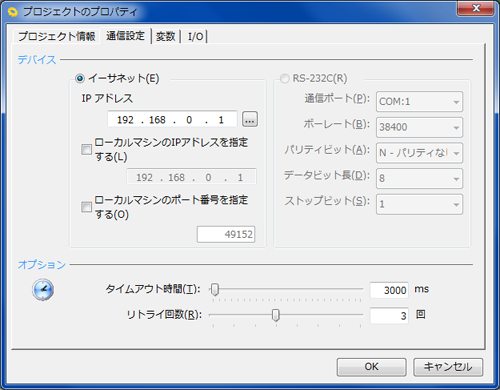

「プロジェクトのプロパティ」ダイアログの「通信設定」タブが選択された状態の画面が表示されます。

2

「デバイス」の設定を行います。

• イーサネット接続
  ロボットコントローラのIPアドレスを指定します。
  ロボットコントローラのIPアドレス設定については、立ち上げハンドブックの「パソコンとの接続と転送」を参照してください。

3

「オプション」を設定します。

「タイムアウト時間」および「リトライ回数」を設定します。

4

「OK」ボタンをクリックします。

通信設定が完了します。
