WINCAPSIIIでの監視モデル設定

WINCAPSIIIのアームモデリング機能で監視モデルを作成します。

マスタコントローラおよび、各スレーブコントローラで行う必要があります。

監視モデルデータのコントローラへの送信は、次ステップ「WINCAPSIIIでの排他エリア設定」の中で、排他エリアと一緒に行います。

監視モデル作成時の制約

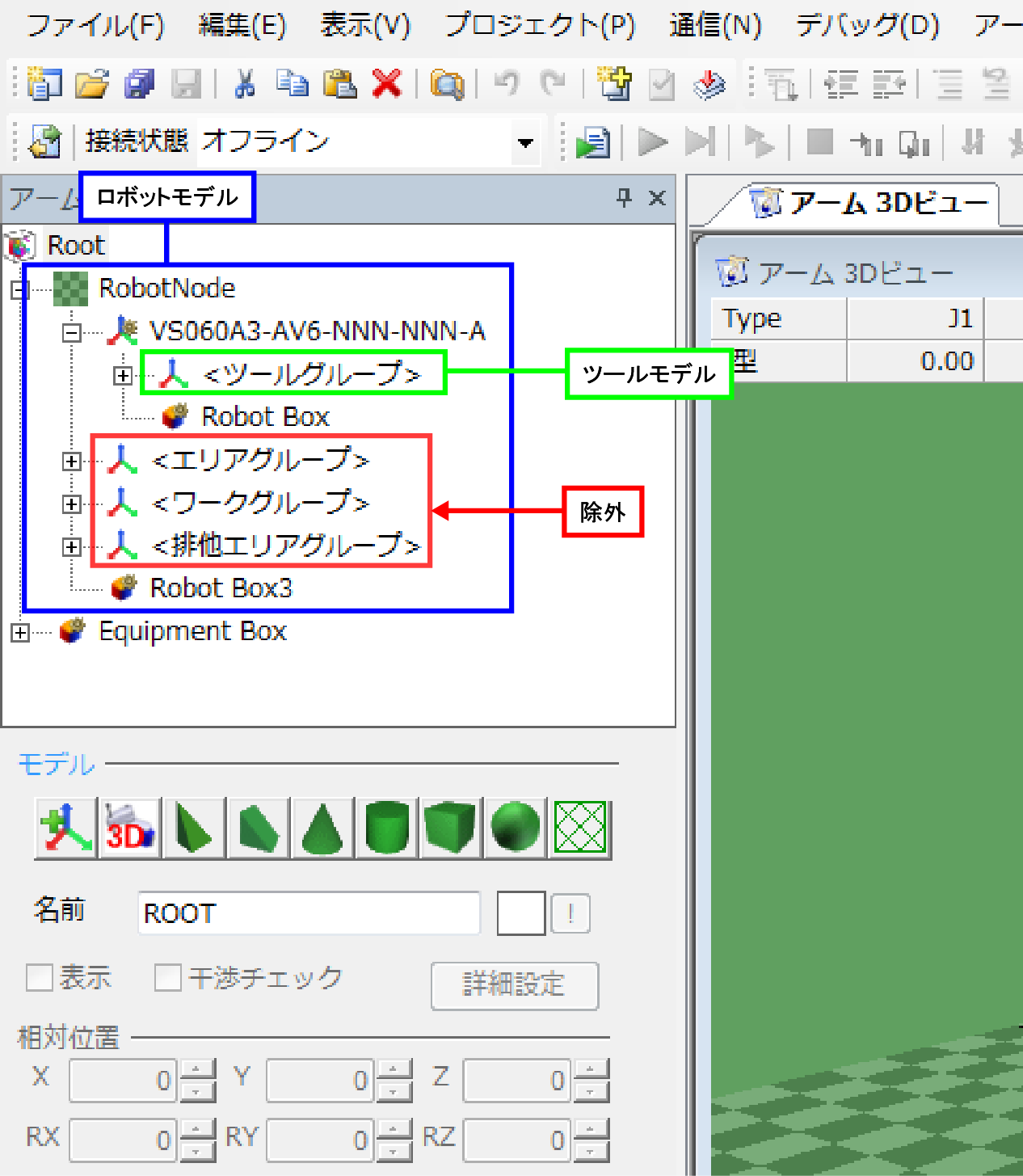

各監視モデルは指定の階層に作成してください。

監視モデル名	制約	詳細
ロボットモデル	Robot Node以下で、ツールグループ、エリアグループ、ワークグループ、排他グループ以下を除くオブジェクト。	-
ツールモデル	ツールグループ以下のオブジェクト。	ツール番号以下のツールモデルはツール番号変更後、有効になります。 ツールグループ直下のツールモデルは常時監視対象です。

監視モデルの作成手順

ロボット監視モデルは自動的に作成されているため、ユーザはツール監視モデルのみ作成します。

1

WINCAPSIIIのアームモデリング機能でモデルを作成します。

2

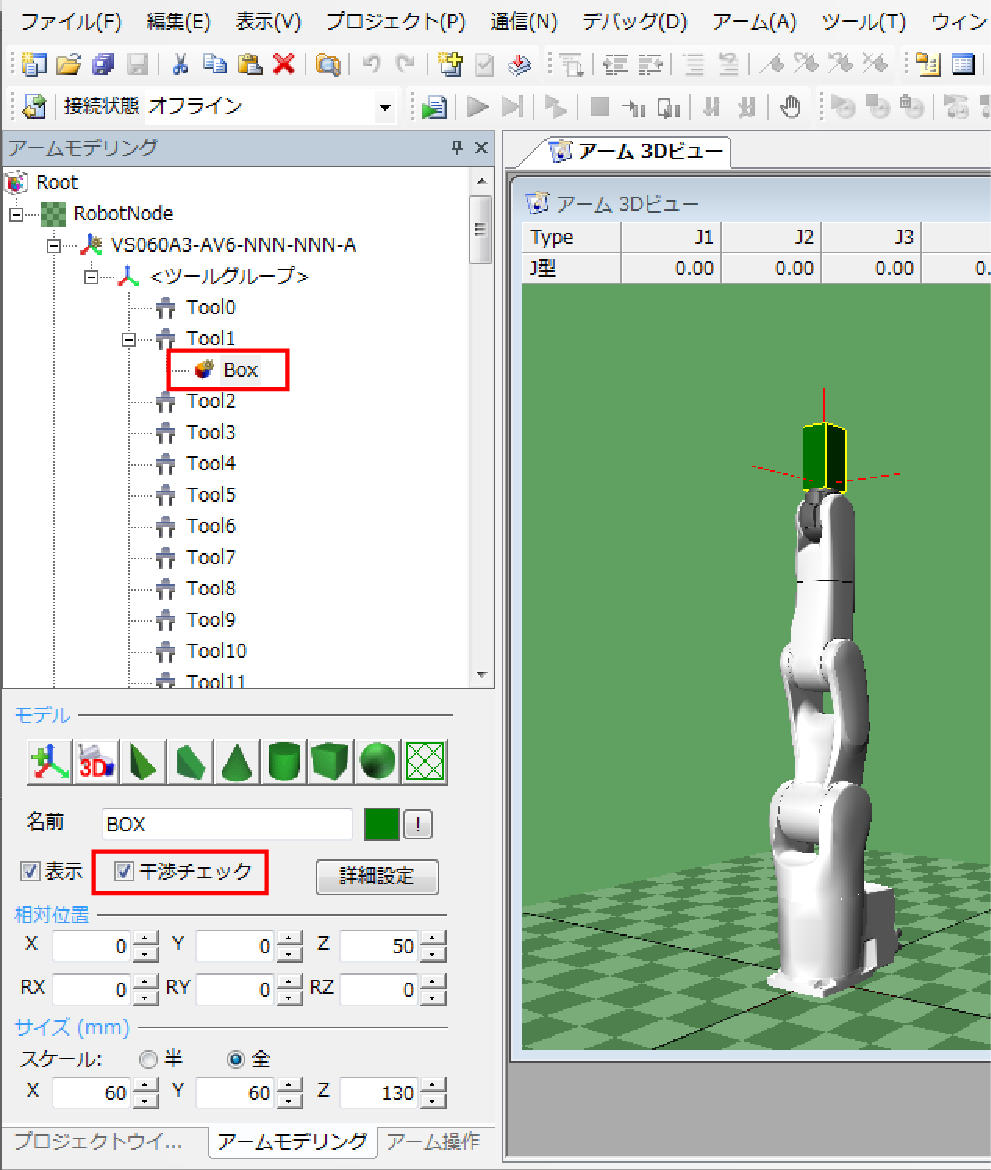

対象のオブジェクトを選択し、「干渉チェック」を有効にします。

3

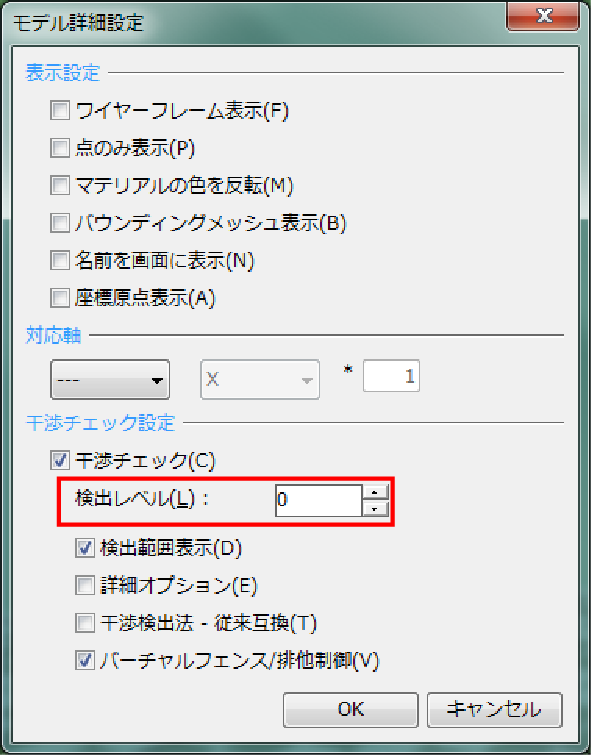

「詳細設定」から「モデル詳細設定」を開き、排他制御を有効にします。

「検出範囲表示」を有効にすると監視モデルが表示されます。

4

検出レベルを設定します。



5

監視したい全てのモデルについて、STEP2からSTEP4を繰り返します。

6

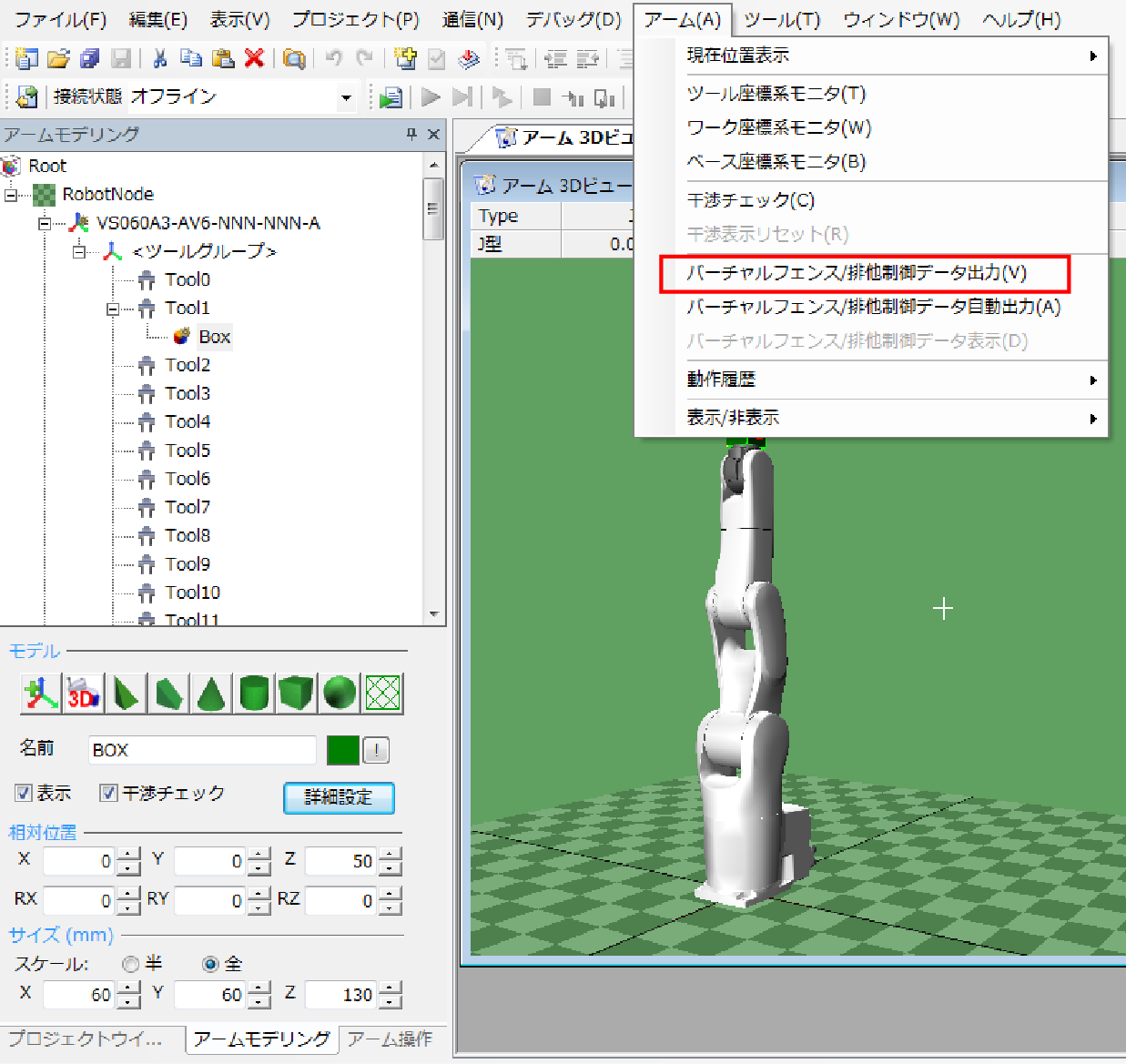

排他制御のデータをコントローラで処理できるデータに変換、保存します。

メニュー[アーム] - [バーチャルフェンス/排他制御データ出力（V）]

出力した排他制御のデータを確認したい場合は、メニュー[アーム] - [バーチャルフェンス/排他制御データ表示（D）]で確認することができます。

7

監視モデルのデータは、排他エリアデータと一緒に送信しますが、排他エリアデータをティーチングペンダントまたはプログラムで作成する場合は、ここで監視モデルデータをコントローラへ送信します。

送信の詳細は「WINCAPSIIIでの排他エリア設定」を参照してください。
