監視モデルの作成

WINCAPSIIIのアームモデリング機能で監視モデルを作成し、データを出力します。

監視モデルの作成手順

1

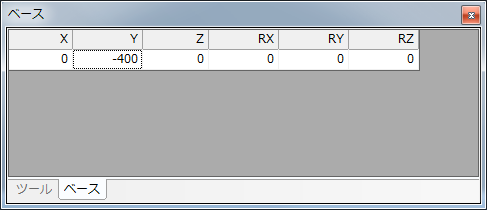

複数台のロボットで行う場合は、ワールド座標系で排他エリアを設定します。まず、ベース定義を行います。

操作経路：メニュー[表示(V)] – [アーム座標系] – [ベース]

この機能を使う場合は、ユーザパラメータ「190：起動時BASE番号」を「1：有効」にしてください。
有効にすると、ベース座標系の変更がアーム3Dビューに反映されます。

2

WINCAPSIIIのアームモデリング機能でモデルを作成します。

監視モデルを作成する場合、各監視モデルによって制約があります。詳しくは「監視モデル作成時の制約」を参照してください。

3

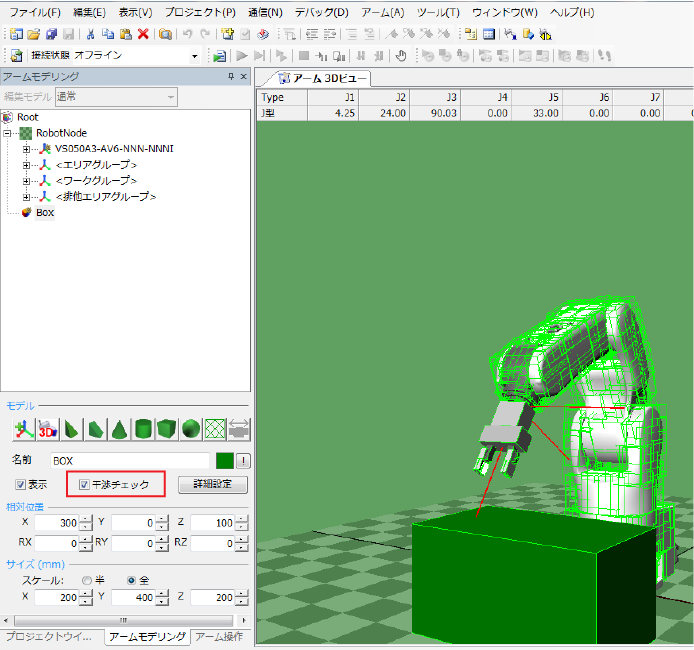

対象のオブジェクトを選択し、「干渉チェック」を有効にします。

4

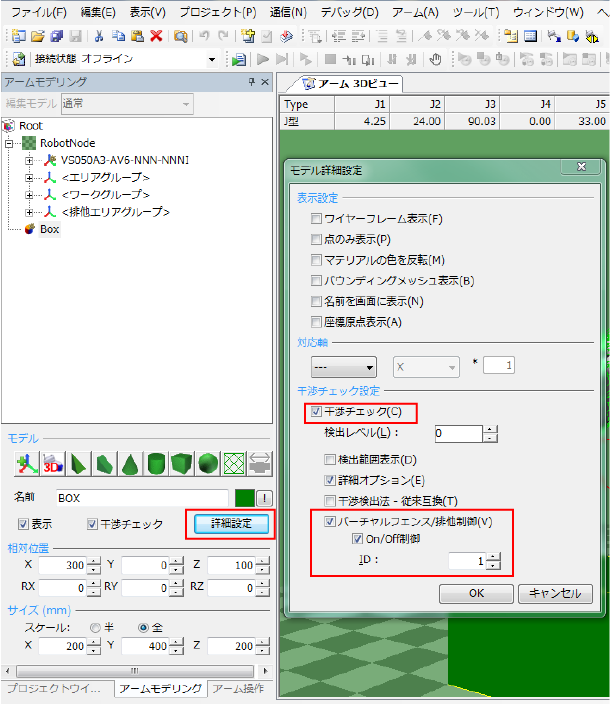

「詳細設定」から「モデル詳細設定」を開き、バーチャルフェンスを有効にします。

「On/Off制御」にチェックをし、ID番号（0～999）を付けると、VirtualFenceコマンドで監視のOn/Off切替が可能になります。（Ver.2.0.*以降）

「検出範囲表示」を有効にすると監視モデルが表示されます。

5

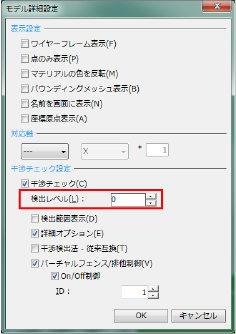

検出レベルを設定します。

6

監視したい全てのモデルについて、STEP2からSTEP4を繰り返します。

7

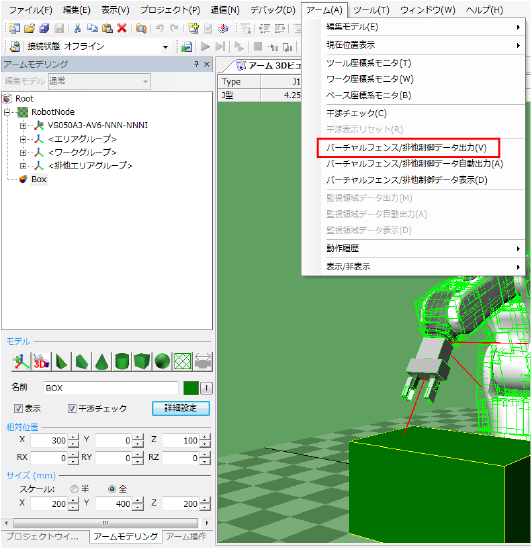

バーチャルフェンスのデータをコントローラで処理できるデータに変換、保存します。

メニュー[アーム] - [バーチャルフェンス/排他制御データ出力（V）]

出力したバーチャルフェンスのデータを確認したい場合は、メニュー[アーム] - [バーチャルフェンス/排他制御データ表示（D）]で確認することができます。

8

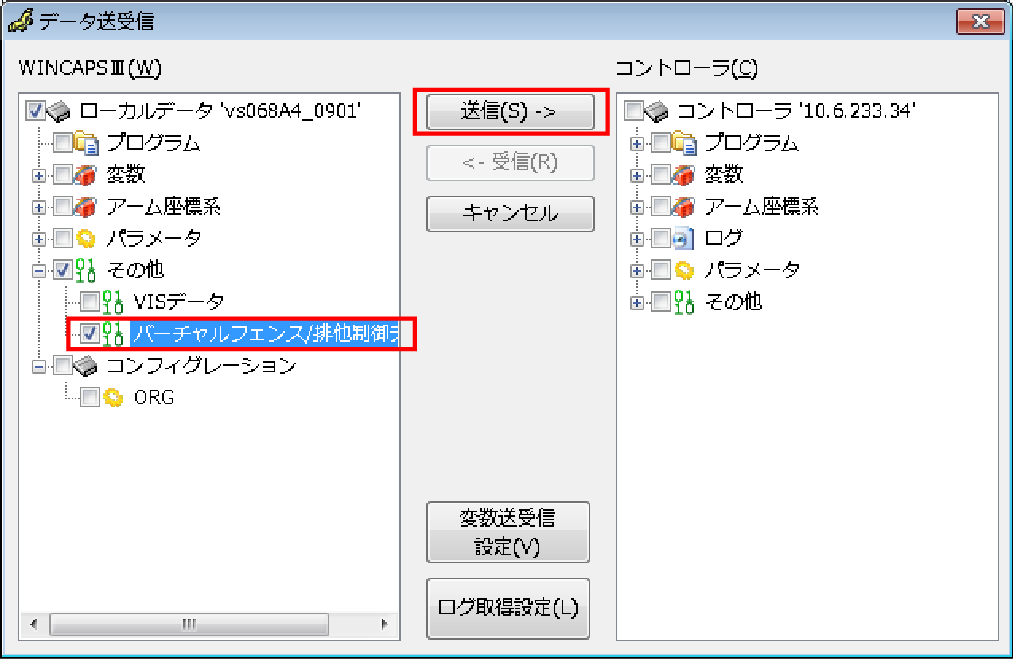

データをコントローラへ送信します。

WINCAPSIIIガイドの「通信設定」及び「データの送受信」を参照してください。

データ送信後、コントローラを再起動してください。

9

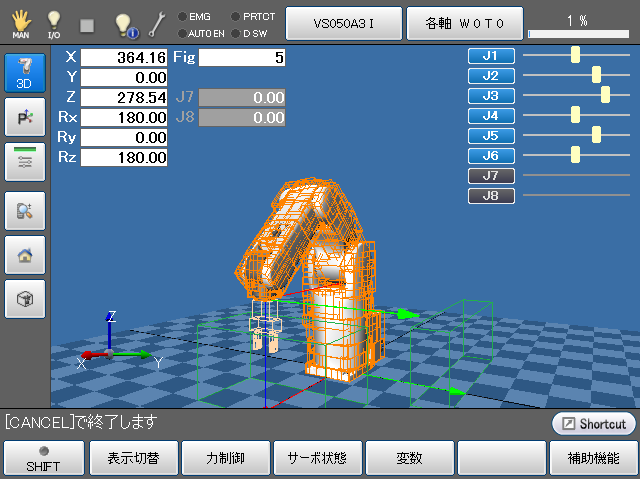

ティーチングペンダントでアーム画面を開きます。

監視モデルを表示するには、表示したい監視モデルの表示設定と、パラメータの「366：バーチャルフェンス設定」を有効にし、コントローラの再起動を行ってください。

ロボットモデルはオレンジ、常時監視するモデルはベージュ、監視の切替えが可能なモデルは緑（監視有効時のみ）で表示します。

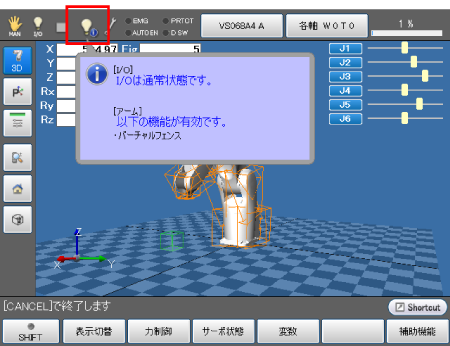

バーチャルフェンスまたは排他機能が有効な場合は、ステータスバーの「I/O状態・アーム状態」のアイコンが図のようになります。アイコンをタッチすると、詳細な情報が分かります。

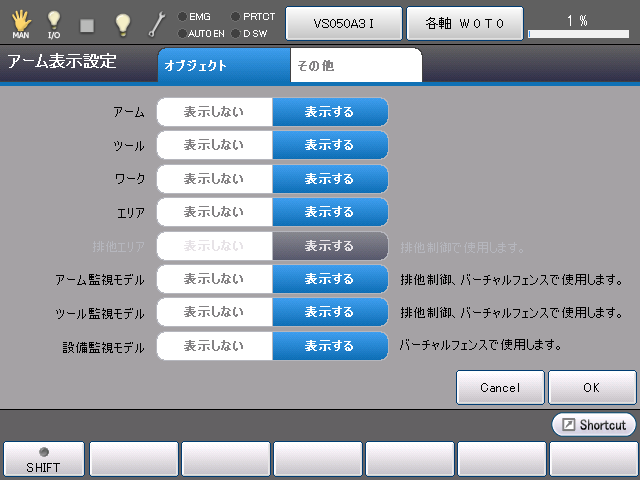

監視モデルの表示/非表示

監視モデルの表示、非表示を設定することができます。

操作経路：基本画面 - [F2アーム] - [F6補助機能] - [F7表示設定]

表示、非表示を変更後、[OK]を押します。
