コンベア・デバイスの選択
設定を行なうコンベアの番号と、デバイスの種類を選択します。
選択手順

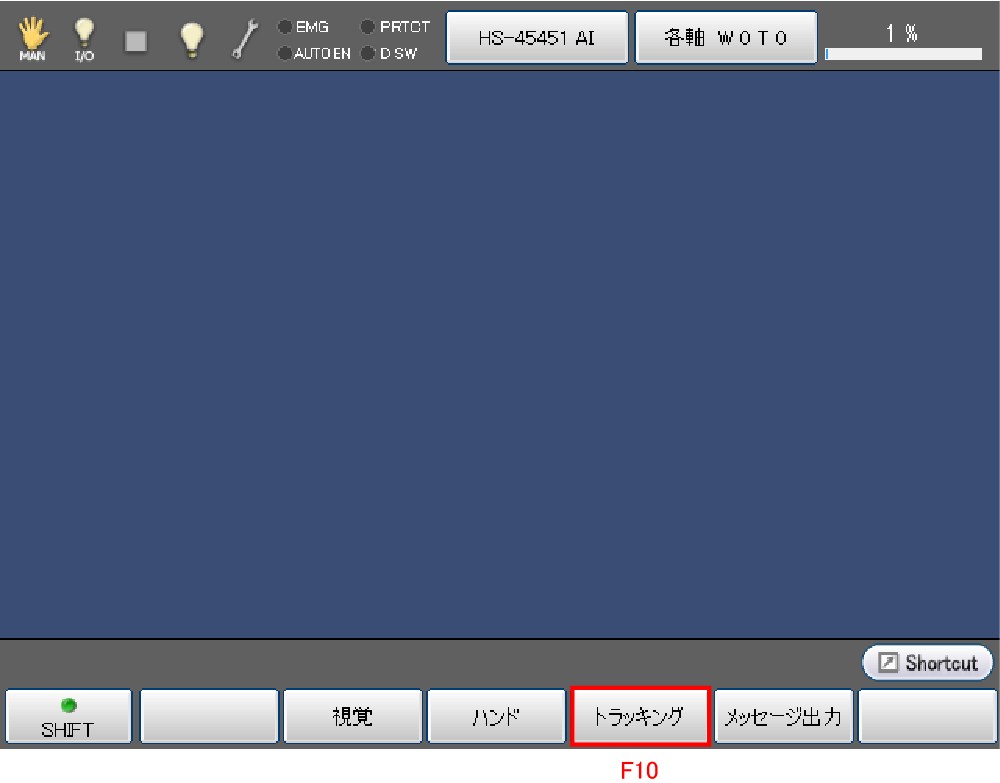

1 トラッキング設定画面の表示
基本画面 - [F10 トラッキング]を押します。
[F10 トラッキング]を操作するには、「コンベアトラッキング」または「付加軸トラッキング」のライセンスが必要です。
「トラッキング」画面が表示されます。
コンベアの設定および、[F12 詳細]の編集が行えるのは、メンテナでログインした場合のみです。

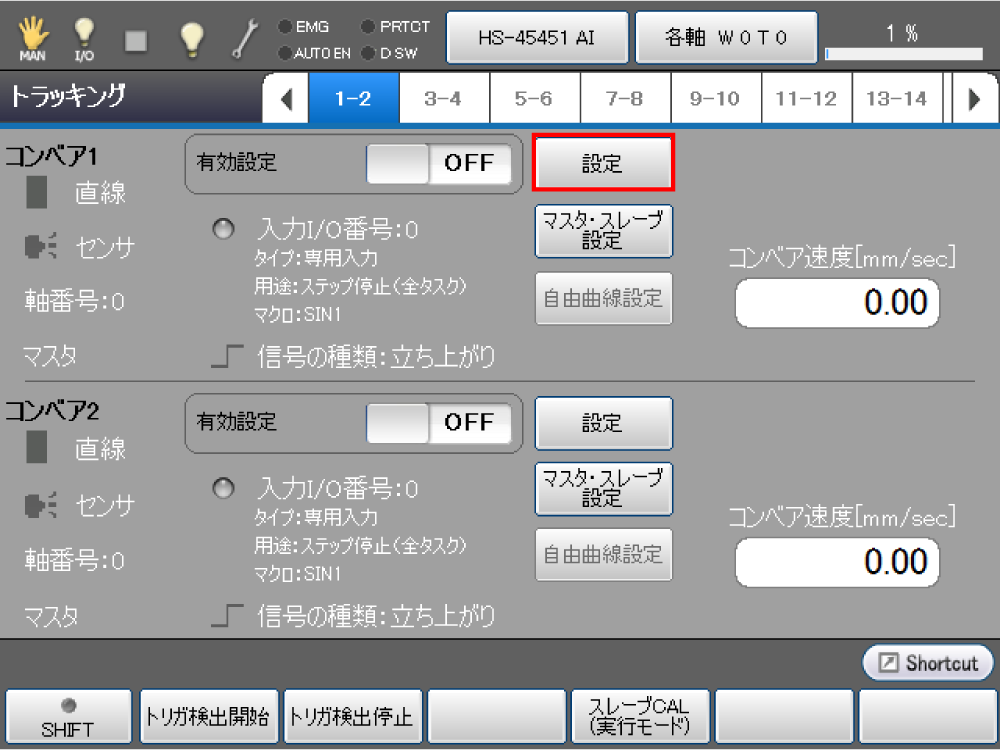

2 コンベア設定画面の表示
[設定]を押します。
- コンベアの有効設定がONの場合、「設定」ボタンは押せません。コンベアの有効設定をOFFにしてから「設定」ボタンを押してください。
- 下記コマンドを実行後にコンベアをOFFに切り替えると、各コマンドで設定された値がパラメータに書込まれます。TrackStartArea、TrackOffsetMargin、TrackTargetOffset、TrackMinimumIntervalLength

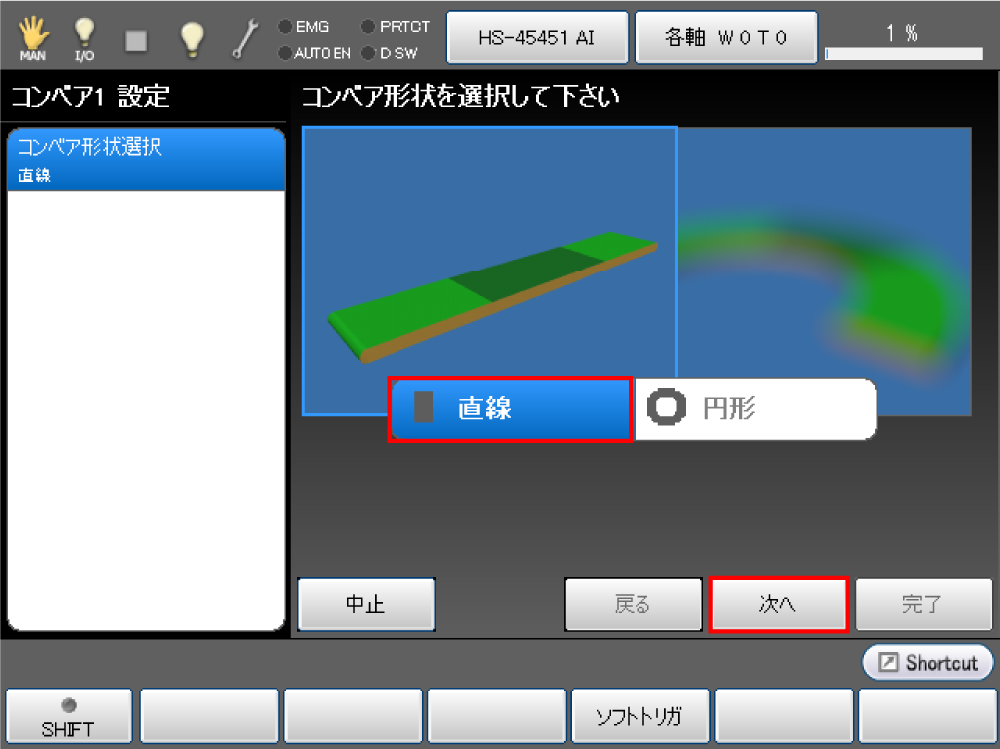

3コンベアの設定
[直線]を選択し、[次へ]を押します。
直線のコンベアが選択されます。

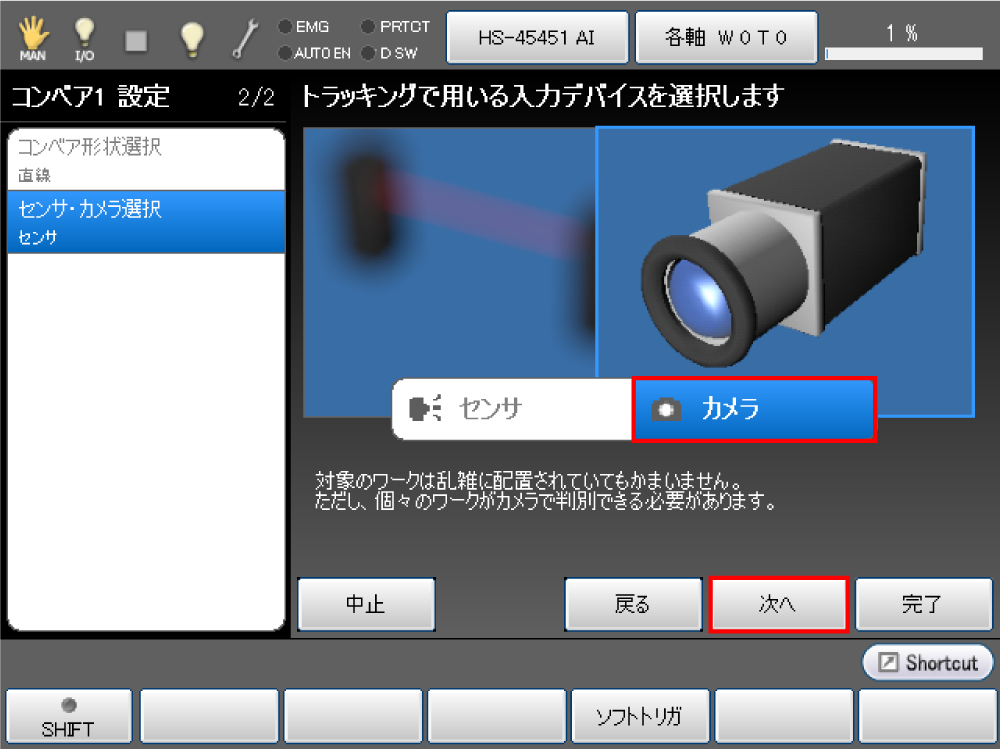

4 デバイスの設定
[カメラ]を選択し、[次へ]を押します。
[カメラ]が選択されます。
[中止] - [OK]を押すと、キャリブレーションは中止され、「トラッキング」画面に戻ります。
「エンコーダ軸番号設定」へ続きます。
