エンコーダ軸番号設定

コンベアを接続しているエンコーダの軸番号を設定します。

設定手順

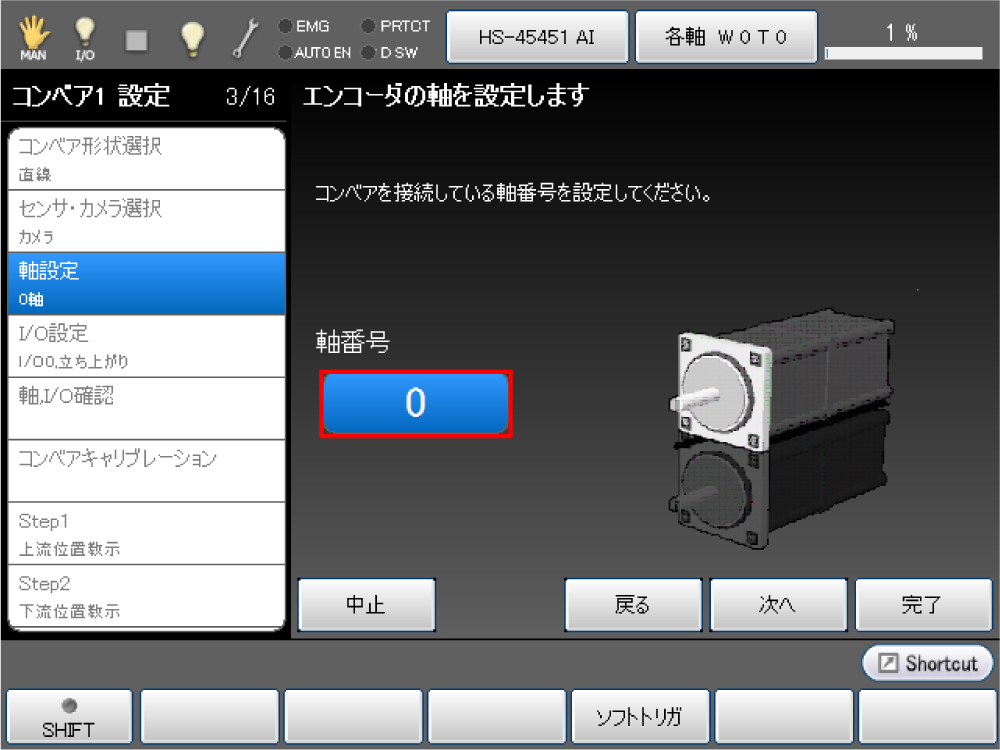

1 軸番号の選択画面表示

[軸番号]を押します。

「軸番号選択」画面が表示されます。

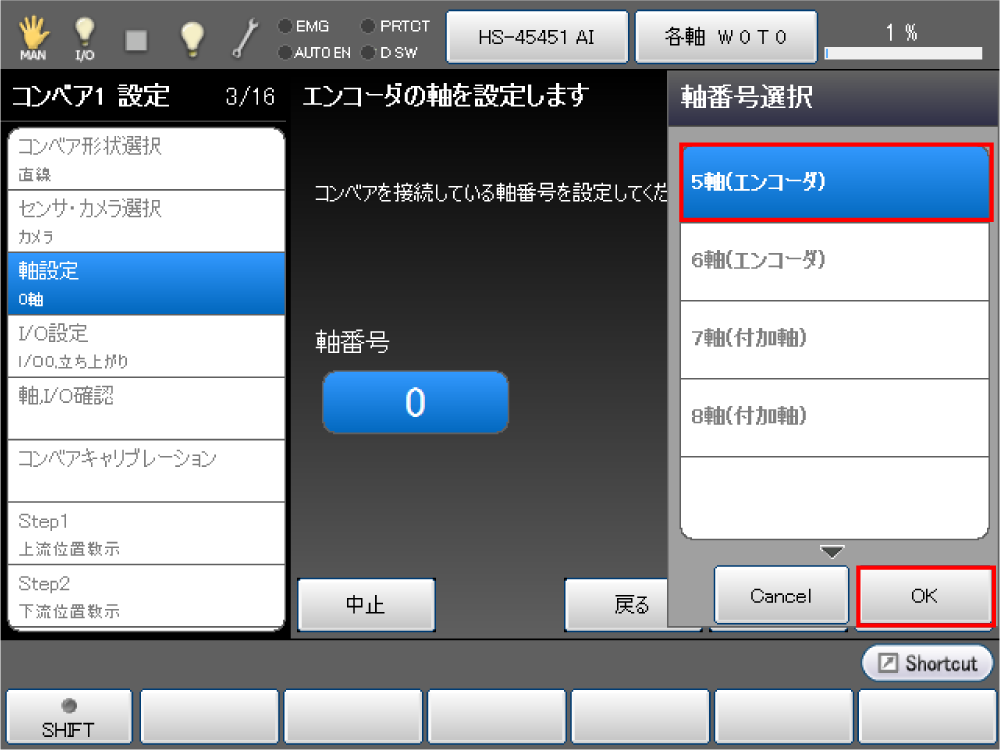

2 軸番号の選択と反映

軸番号を選択し、[OK]を押します。

「軸番号選択」画面に表示される項目は、以下の通りです。ライセンスが登録されていないと、軸番号選択画面のエンコーダ、付加軸は表記されません。

• [エンコーダのみ有効]の軸：コンベアトラッキングで使用可
• [有効]の軸：付加軸トラッキングで使用可

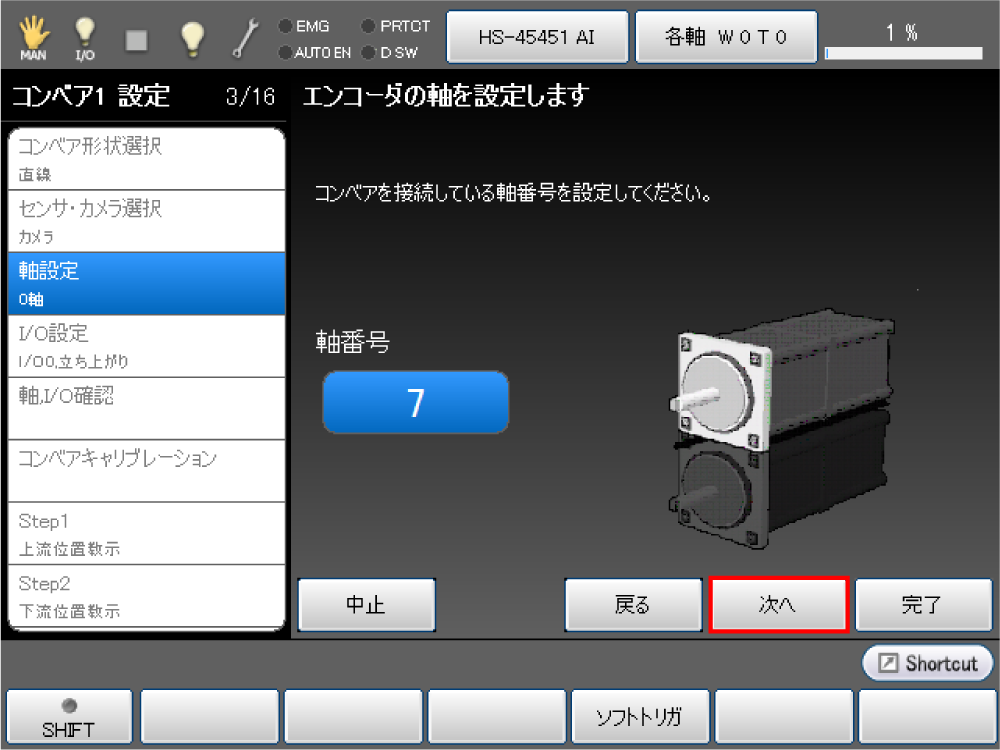

3 設定値の確認

STEP2で選択した軸番号が表示されます。
[次へ]を押します。

「I/O設定」へ続きます。
