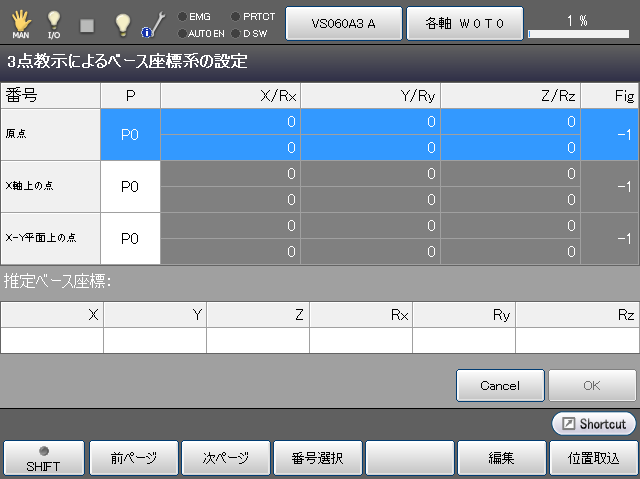

簡単教示によるベース定義

操作経路：基本画面 - [F2 アーム] - [F6 補助機能] - [F10 ベース] - [F4 簡単教示]

使用可能なファンクションキー
[F5 編集]	テンキーが表示されます。登録するP型変数の番号をテンキーで入力し、テンキー上の[OK]を押すと、指定したP型変数の座標が登録されます。
[F6 位置取込]	位置座標(P型変数)に現在位置を取り込みます。登録する番号、位置座標(P型変数)を選択し、[OK]を押すと、現在位置が取り込まれます。

3点教示について

あらかじめ原点、X軸方向の点、X-Y平面上の点の3点をティーチングして、位置座標（P型変数）に登録し、その登録した位置座標のデータを用いてベース定義を行います。

各点については、下表を参照してください。

X軸上の点	X軸上のX>0の任意の点を指定します。
X-Y平面上の点	X-Y平面上のY>0（第1象限、第2象限）の任意の点を指定します。 Y<0の点を指定すると、Y軸、Z軸の方向が意図しない向きになる可能性があります。また、Y=0の点を指定した場合は、計算不能で計算結果は出力されません。
