ID : 1730
フォルダ、もしくは、ファイルの内容表示
操作経路：[F1 プログラム] - [F11 表示]
プログラム一覧から選択されたフォルダ、もしくは、ファイルの内容を表示します。
[F11 表示]を押すと、プログラム一覧で選択されたフォルダ、もしくは、次のようなファイルの内容を表示します。

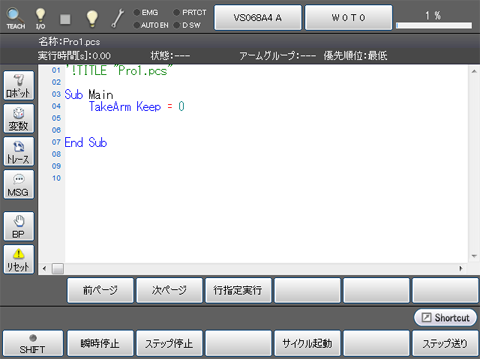

「SHIFT」ボタンを押してないとき
「SHIFT」ボタンを押したとき
| ファンクションキー以外のキー | |
|---|---|
| ロボット |
マシンロック時にロボットの3D画像を表示します。 ロボットボタンが押されている時は、ボタンが青色に点灯します。 |
| 変数 | プログラム中の変数をモニタします。 |
| トレース | プログラム実行の流れやタイミングの記録を行うトレースログを表示します。 |
| MSG | メッセージを出力します。 |
| BP |
ブレークポイントの設定をします。 [ブレークポイント設定]システムメッセージが表示されますので、その中にある「ブレークポイント設定」、「ファイル内 全解除」、「プロジェクト内 全解除」の中から選択して[OK]ボタンを押すと、ブレークポイントの設定・解除ができます。 空白行でブレークポイントを設定しても、その行では停止しません。 |
| リセット | [プログラムリセット]ウィンドウが開きますので、「このプログラムのみ」、もしくは、「すべてのプログラム」のいずれかを選択して[OK]を押すと対象のプログラムがリセットされます。 |
| 呼出履歴 |
プログラムの呼び出し履歴を表示します。 自動モードやティーチチェックモードで使用できます。 |
| Cmd Build |
一部のコマンドを自動入力する機能です。必要なパラメータも一度に入力できます。 手動モードで使用できます。 |
| ログ |
トレースログ、制御ログ、サーボログの開始、停止、クリアが行えます。 次のいずれかを選択して[OK]を押すと設定ができます。
|
| 前ページ | 現在表示されているプログラムの直前のページが表示されます。 |
| 次ページ | 現在表示されているプログラムの直後のページが表示されます。 |
| 行指定実行 |
指定した行番号からプログラムを実行します。 テンキーが表示されますので、テンキーを使用して行番号を入力し、[OK]を押すと、入力した行へ移動します。 その後、「サイクル起動」もしくは「ステップ送り」でプログラムを実行します。 |
| 番号選択 |
指定した行への移動を行います。 テンキーが表示されますので、テンキーに行番号を入力して[OK]を押すと指定した行へ移動します。 |
| 使用可能なファンクションキー | |
|---|---|
| [F1 瞬時停止] | 実行中のプログラムを瞬時停止します。 |
| [F2 ステップ停止] | 実行中のプログラムをステップ停止します。 |
| [F4 サイクル起動] | 実行中のプログラムをサイクル起動します。 |
| [F6 ステップ送り] | 選択したプログラムを「1ステップ起動」します。 |
| [F7 プロリセット] | [プログラムリセット]ウィンドウが開きますので、「このプログラムのみ」、もしくは、「すべてのプログラム」のいずれかを選択して[OK]を押すと、対象のプログラムがリセットされます。 |
| [F9 優先順位] | 優先順位を設定するシステムメッセージが表示されますので、最低、低、通常、高、最高の中からいずれかを選択して[OK]を押すと、選択されたプログラムの優先順位が変更されます。 |
