プログラム一覧ウィンドウ（自動モード）

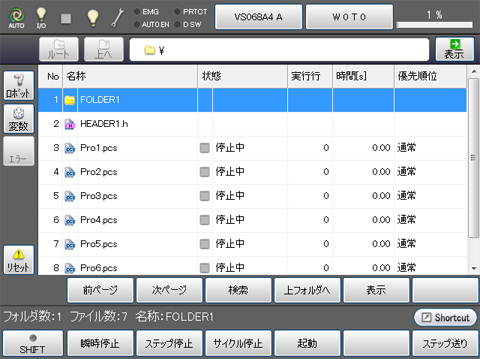

自動モードの基本画面で[F1 プログラム]を押すと、次のようなプログラム一覧ウィンドウが表示されます。



ファンクションキー以外のキー
ロボット

マシンロック時にロボットの3D画像を表示します。操作キーの説明については「ロボットの現在位置情報と3D画像の表示」を参照してください。

ロボットボタンが押されている時は、ボタンが青色に点灯します。
変数 Static変数モニタ画面を表示します。
エラー 文法エラーログ情報を表示します。
リセット 選択しているプログラムをリセット、もしくは、すべてのプログラムをリセットします。
ルート フォルダのルートへ移動します。
上へ 現在より1つ上のフォルダ階層へ移動します。
パス 表示されるファイルパス入力画面にファイルパスを入力して[OK]を押すことで、指定したファイルパスに移動します。
表示 選択したフォルダやファイルの中身を表示します。
前ページ 現在表示されているプログラム一覧より1ページ前のページに移動します。
次ページ 現在表示されているプログラム一覧の次のページに移動します。
検索 表示されるファイル名検索画面にファイル名を入力して[OK]を押すと、入力したファイル名の検索ができます。
上フォルダへ 現在より1つ上のフォルダ階層へ移動します。
表示 選択したフォルダやファイルの中身を表示します。
使用可能なファンクションキー
[F1 瞬時停止] 実行中のプログラムを瞬時停止します。
[F2 ステップ停止] 実行中のプログラムをステップ停止します。
[F3 サイクル停止] 実行中のプログラムをサイクル停止します。
[F4 起動] 選択したプログラムを1サイクル起動、もしくは、連続起動します。
[F6 ステップ送り]

選択したプログラムをステップ送りします。

ステップイン、ステップオーバーが選択できます。

ステップインとは、コール先のプロシージャの中も1行ずつ実行します。

ステッオーバーとは、コール先のプロシージャを1度に実行し、次のステップへ移動します。
[F7 プロリセット] 選択しているプログラムをリセット、もしくは、すべてのプログラムをリセットします。
[F9 優先順位] プログラムの優先順位（最低～最高）を設定します。
[F10 コンティニュスタート] コンティ停止中のすべてのプログラムをコンティニュスタートします。
[F11 表示] 選択したフォルダやファイルの中身を表示します。
