検出レベルの設定

ティーチングペンダントまたはコマンドを使用して、衝突検出の感度（検出レベル）を各軸毎に定格比(%)で設定します。入力範囲は、自動操作時は"0～1000%"、手動操作時は"0～100%"で、値を大きくすると感度が鈍り、小さくすると鋭くなります。

ティーチングペンダントで行なった設定は、コントローラ電源OFF後も保持されます。コマンドでの設定は、コントローラ電源OFF後、元の設定に戻ります。

コマンドの詳細については、「SetCollisionDetection」を参照ください。

自動・ティーチチェック時の設定手順

ティーチングペンダント操作による、自動・ティーチチェック時の設定手順を示します。

設定には、全軸のレベルを一括して設定する方法と、軸毎に個別にレベルを設定する方法があります。

ロボット動作中のレベル設定はできません。

全軸のレベルを一括して設定する手順

この方法はVer.2.7.*から有効です。

1

ロボットを動作させ、制御ログを記録します。

2

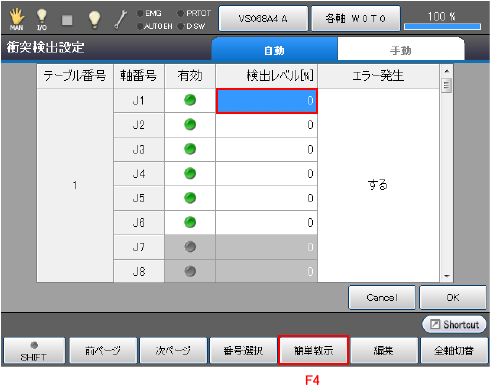

「衝突検出設定画面」で検出レベルを設定するテーブルのいずれかの軸番号を選択し、[F4 簡単教示]を押します。

「簡単教示設定画面」が表示されます。

3

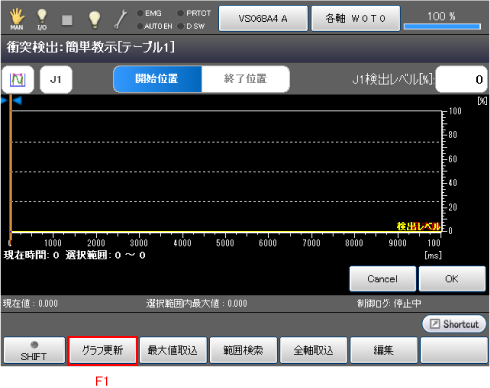

[F1 グラフ更新]を押し、制御ログを読み込みます。

STEP1で記録した、制御ログが読み込まれます。

4

[F4 全軸取込]を押します。

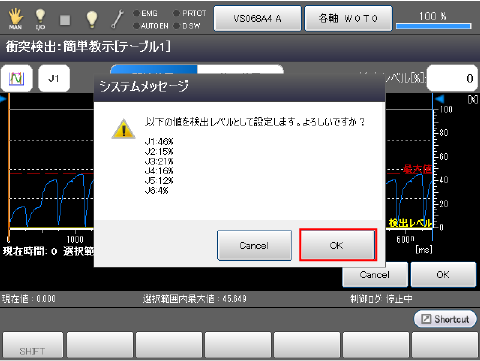

システムメッセージが表示されますので、良ければ[OK]を押します。
[Cancel]を押すと、設定は変更されません。

5

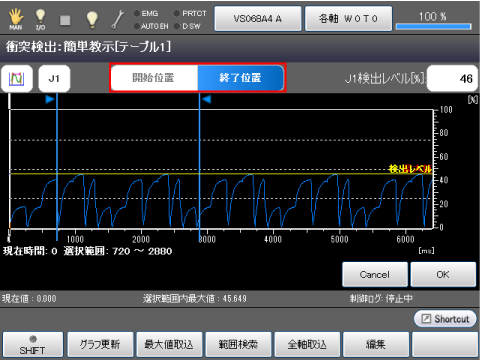

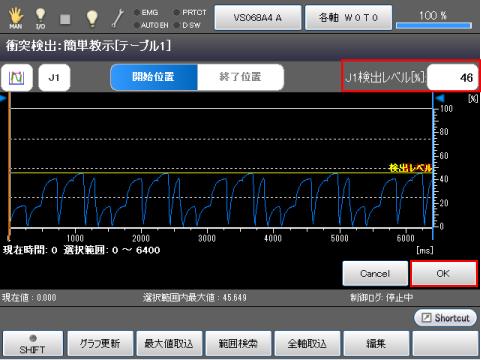

最大値が「検出レベル表示欄」に取り込まれます。良ければ[OK]を押します。

6

全軸の最大値が読み込まれます。しかし、最大値のまま設定すると衝突検知してしまいますので、軸毎に最大値よりも大きな値を設定します。

軸番号を選択し、[F5 編集]を押します。

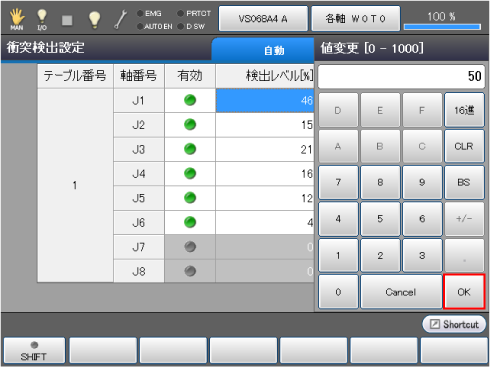

テンキーが表示されますので、値を入力し、[OK]を押します。

7

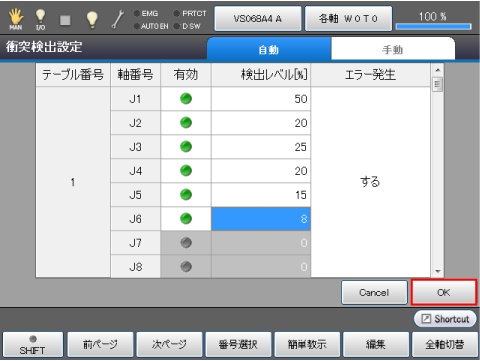

全ての軸の設定が完了後、[OK]を押します。

設定が保存され、衝突/干渉メニュー画面に戻ります。

軸毎に個別にレベルを設定する方法

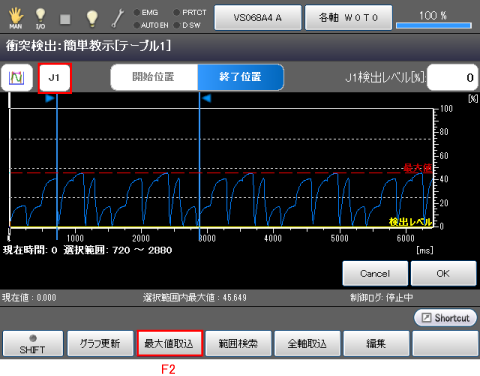

軸毎に個別にレベルを設定する場合は、上記「全軸のレベルを一括して設定する手順」のSTEP4で、軸を選択して、[F2 最大値取込]を押します。軸表示のアイコンをタッチすると軸を選択することができます。

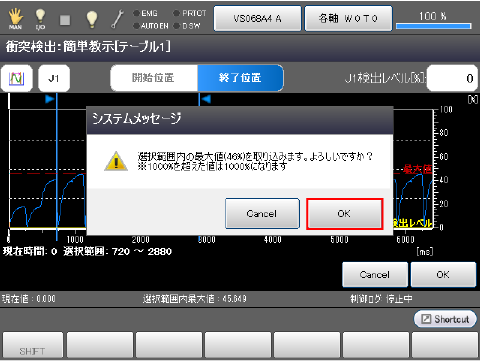

下図のシステムメッセージが表示されますので、良ければ[OK]を押します。

[Cancel]を押すと、設定は変更されません。

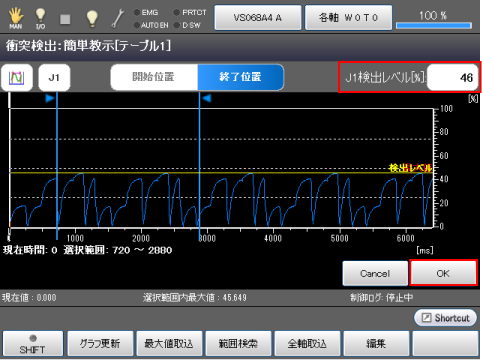

最大値が「検出レベル表示欄」に取り込まれます。

設定が必要な軸について同様に取り込みます。全部取り込み終わったら[OK]を押します。

その他の手順は、「全軸のレベルを一括して設定する手順」と同じです。

手動操作時の設定手順

手動操作時のティーチングペンダント操作による設定手順を示します。

1

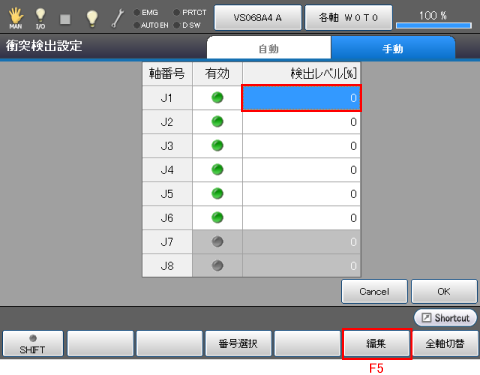

検出レベルを設定する軸番号を選択し、[F5 編集]を押します。

2

テンキーが表示されますので、値を入力し、[OK]を押します。

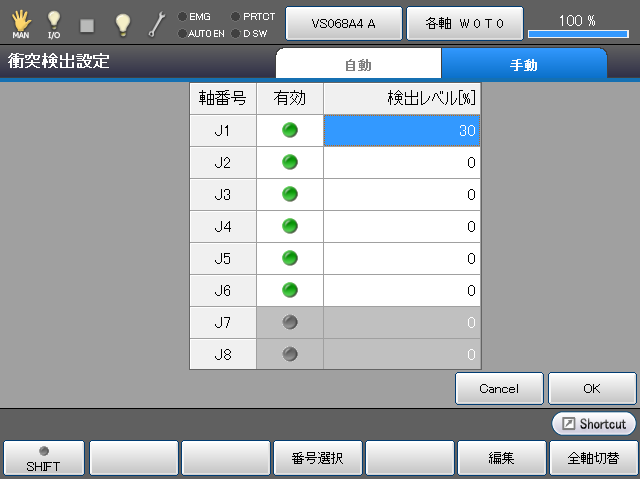

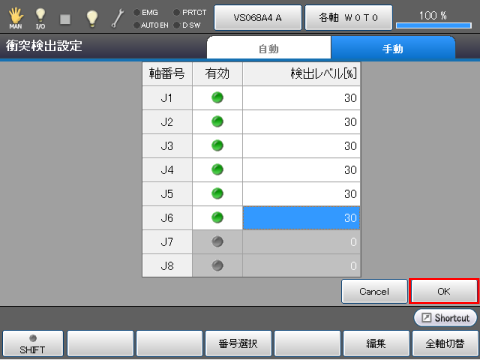

入力した値は、以下のように表示されます。

3

設定が必要な軸の割合を、STEP1とSTEP2の手順で入力します。

4

全ての軸の設定が完了後、[OK]を押します。

設定が保存され、衝突/干渉メニュー画面に戻ります。
