サーボログのグラフ表示方法

WINCAPSIIIのサーボログ機能にて、データをグラフ表示できます。

サーボログデータ取り込み

WINCAPSIIIのデータ送受信機能にて、サーボログを受信してください。

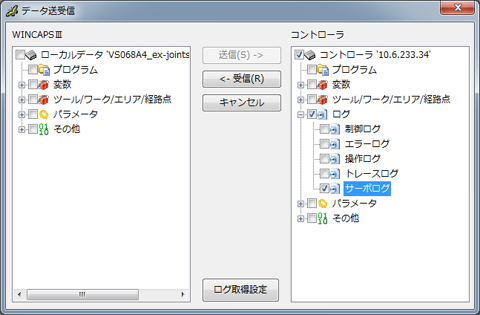

[通信]-[データ送受信]を選択し、[データ送受信]を押します。「データ送受信画面」が表示されます。
[コントローラ]側の[ログ]-[サーボログ]を選択し、[<-受信]を押します。
サーボログデータがWINCAPSIIIのプロジェクトにコピーされます。

サーボログデータのグラフ表示

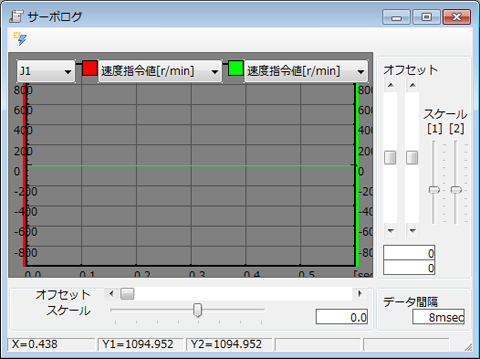

[表示]-[ログ]-[サーボログ]を選択し、WINCAPSIIIプロジェクト内のサーボログデータをグラフ表示します。
グラフのスケール、オフセットを調整し、データを確認します。

モニタデータのファイル保存方法

WINCAPSIIIにてサーボログデータをCSVファイル形式にて保存できます。

[ファイル]-[エクスポート]を選択し、「エクスポート画面」を表示します。
[保存先フォルダ]を指定し、[ログ]内の[サーボログ（Log_Srv.csv）]にチェックをつけ、[エクスポート]を押します。
指定したフォルダにCSV形式にてデータが保存されます。
