リンク情報設定

RC8シリーズロボットコントローラは、手動動作またはティーチチェック動作において、駆動しているロボット軸の動作速度を常時監視し、250mm/sec以下に制限します。
付加軸を手動動作またはティーチチェック動作で駆動するときも、同様に動作速度を制限します。
ロボット軸と付加軸のリンク状態を設定することにより、動作している軸の速度の和を常時監視し、250mm/sec以下に制限することができます。ただし、各軸の動作方向は考慮されませんので、実際の合成速度とは異なります。

リンク情報とは

ロボット各軸および付加軸（J7、J8）が動作する際に相互に影響するか、または影響しないかをあらわす各軸間の関係のことです。
リンク情報を[リンクする]と設定した場合、各軸の動作が相互に影響しあう状態になります。[リンクしない]と設定すると、各軸の動作が相互に影響しません。
ロボットの軸は全軸まとめて[リンクする]または[リンクしない]に設定されます。
以下にリンク情報の設定画面の例を示します。

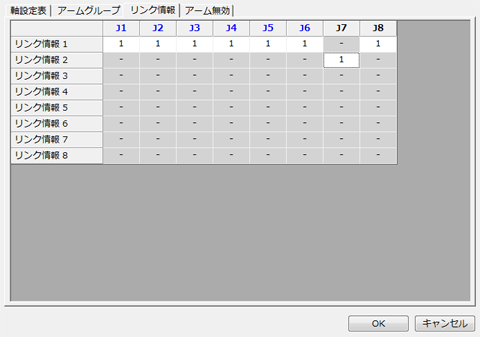

リンク情報設定 WINCAPSIII画面（例：6軸ロボット）



[1]は[リンクする]と設定した状態、[0]は[リンクしない]と設定した状態をあらわします。
上記、画面設定例では、
リンク情報1：ロボット軸（J1～J6）と付加軸（J8）はリンクしますので、ロボット軸の動作と付加軸（J8）の動作は相互に影響します。
リンク情報2：付加軸（7軸）は他のどの軸ともリンクしませんので、付加軸（J7）の動作はロボット軸の動作および付加軸（J8）の動作に対して影響しません。

リンク情報の設定例

以下にロボットと付加軸の構成と、その場合のリンク情報の設定のしかたについて、例を示します。

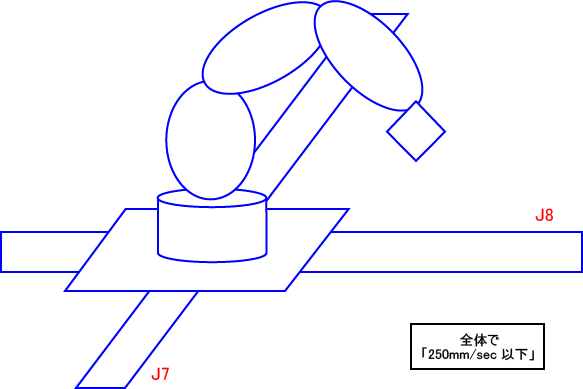

<例1> ロボット軸と付加軸（J7, J8）をリンクする場合





上図のような構成の場合、付加軸（J7、J8）の動作がロボット軸の動作に対して影響するため、ロボット軸と付加軸（J7、J8）は[リンクする]に設定します。
この場合は全体が動作速度の制限の対象になります。



• リンク情報設定例（6軸ロボット）

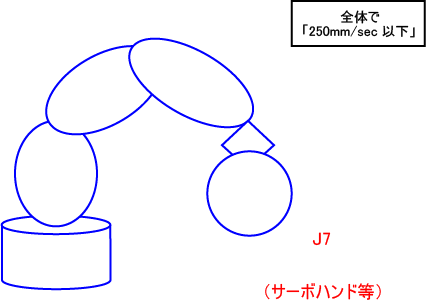

<例2> ロボット軸と付加軸（J7）をリンクする場合





上図のような構成の場合、ロボット軸の動作が付加軸（J7）の動作に対して影響をするため、ロボット軸と付加軸（J7）は[リンクする]に設定します。

この場合は全体が動作速度の制 限の対象になります。

• リンク情報設定例（6軸ロボット）

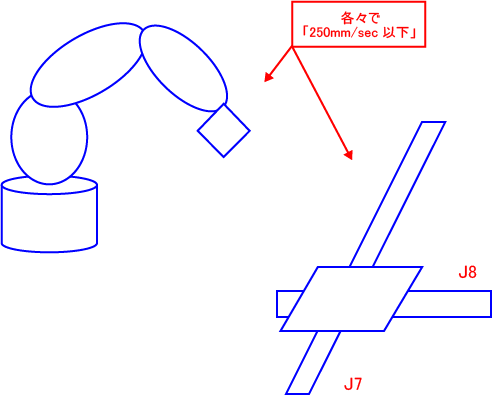

<例3> ロボット軸と付加軸はリンクしないが、付加軸J7とJ8をリンクする場合





上図のような構成の場合、付加軸（J7、J8）の動作はロボット軸の動作に対して影響をしないため、ロボット軸と付加軸（J7、J8）は[リンクしない]に設定します。しかしJ7とJ8の動作は相互に影響するため、[リンクする]に設定します。
この場合はロボット軸動作、付加軸動作（J7、J8）は別々に動作速度の制限の対象になります。

しかし、J7とJ8は全体で速度制限の対象になります。

• リンク情報設定例（6軸ロボット）

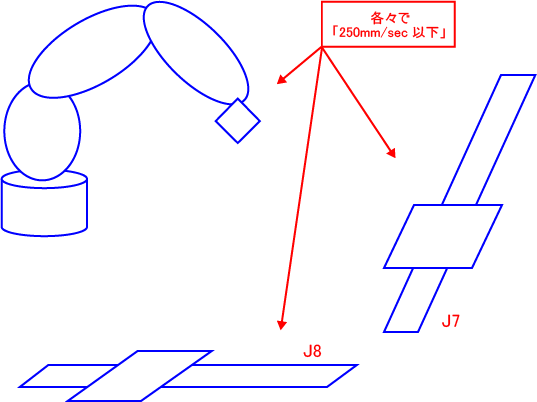

<例4> ロボット軸と付加軸間も、付加軸J7とJ8間もいずれもリンクしない場合





上図のような構成の場合、付加軸（J7、J8）の動作はロボット軸の動作に対して影響をしないため、ロボット軸と付加軸（J7、J8）は[リンクしない]に設定します。また付加軸（J7）と付加軸（J8）についても相互の動作に影響をしないため、付加軸（J7）と付加軸（J8）も[リンクしない]に設定します。
この場合はロボット軸動作、付加軸（J7）および付加軸（J8）動作の各々は別々に動作速度の制限の対象になります。

• リンク情報設定例（6軸ロボット）



リンク情報設定方法

1

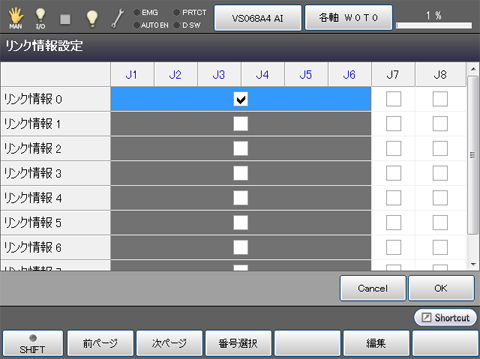

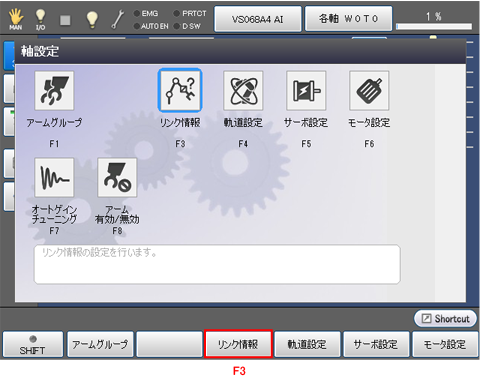

基本画面 - [F2 アーム] - [F12 保守] - [F10 軸設定] - [F3 リンク情報]を押します。



「リンク情報設定」画面が表示されます。

2

リンク情報を変更する軸を選択し、[F5 編集]を押します。

3

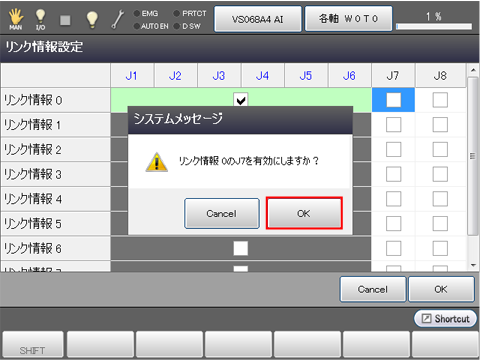

リンク情報を有効にするかのシステムメッセージが表示されますので、よければ[OK]を押します。
[Cancel]を押すと、設定は変更されません。



選択した軸にチェックマークが表示されます。

4

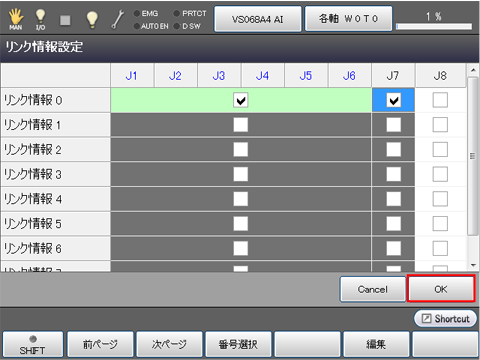

全ての設定が完了後、[OK]を押します。



設定が保存され、「軸設定」画面に戻ります。

リンク情報設定上の注意事項

1. 変更した設定は、次回電源立ち上げ時に有効となります。
2. ロボットはロボット軸の単位で設定されます。例えば4軸ロボットの場合、1軸から4軸はまとめて[有効]か[無効]に設定されます。

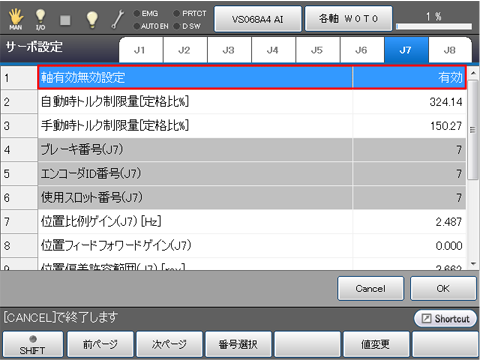

3. リンク情報で選択する軸は、[サーボパラメータ設定]で[軸有効無効設定]が[有効]になっている必要があります。
   操作経路：[F2 アーム] - [F12 保守] - [F7 軸設定] - [F5 サーボ設定]
   詳しい設定方法は、「サーボパラメータの設定」を参照してください。
