エンコーダバックアップ電池

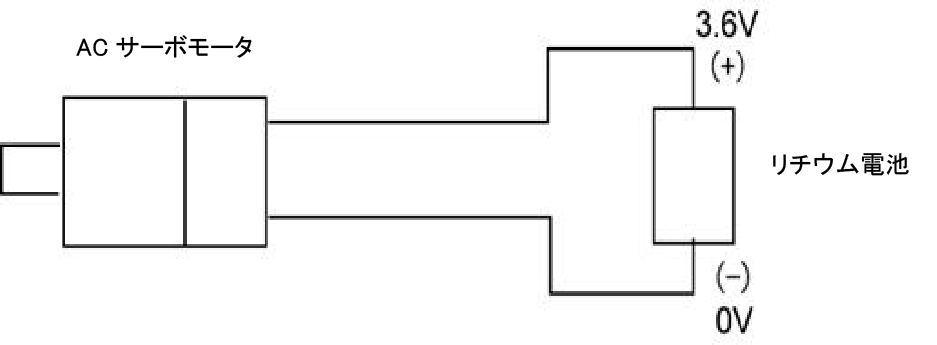

エンコーダバックアップ電池は、絶対位置エンコーダ回路による位置データの記憶のために、リチウム電池を下図のように接続します。

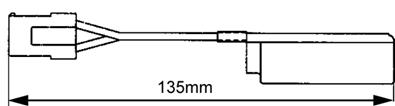

下図はオプション設定のエンコーダバックアップ電池を示し、モータ1台につき1個使用します。
エンコーダバックアップ電池は2年毎の定期交換部品です。

• 型式：MC2-BAT-ABS（品番：410611-003*）

エンコーダバックアップ電池の交換

エンコーダバックアップ電池を交換するときは、コントローラの電源を入れてモータをOFF状態で電池交換を行ってください。
