操作盤データ作成手順の概要

操作盤データを作成する手順

1. PanelDesignerの起動
2. 操作盤画面の作成
3. イベントの編集
4. コントローラへデータ送信

PanelDesignerの起動

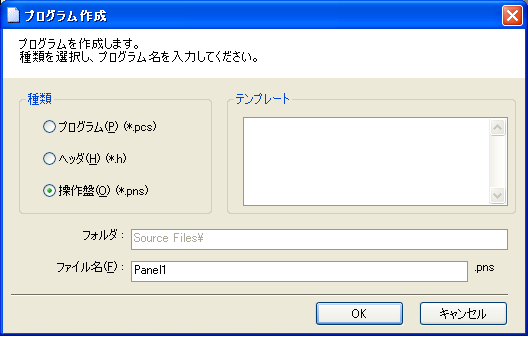

WINCAPSIIIで"プロジェクト(P)"→"プログラムの作成(P)..."を選択するとプログラムの作成ダイアログが表示されます。

[操作盤ファイル(*.pns)]を選択し、ファイル名を入力して、[OK]を押すとPanelDesignerが起動します。

操作盤画面の作成

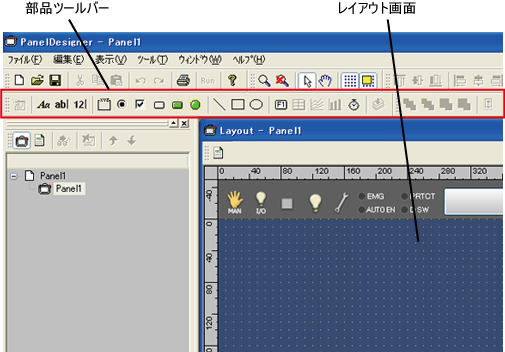

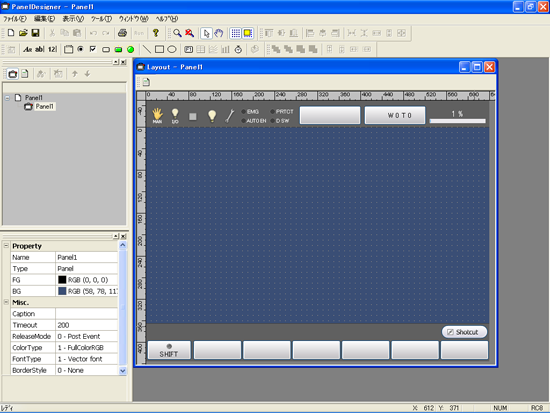

PanelDesignerに準備されている[部品ツールバー]から必要な部品を指定し、レイアウト画面上に配置して操作盤の画面を作成します。詳細は「レイアウトを作成・変更する」を参照してください。

イベントコードの編集

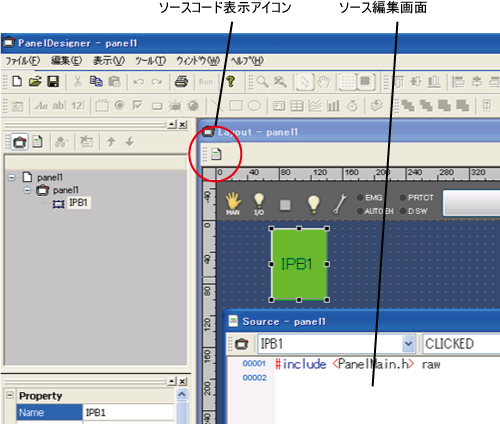

レイアウト画面のソースコーﾄﾞ表示アイコンをクリックし、ソース編集画面を開きます。

部品が押された時に行わせるイベントコードを、ソース編集画面に記述します。

詳細は「イベントコードを記述する」を参照してください。

コントローラへデータ送信

作成した操作盤ファイルをWINCAPSIIIでコントローラに送信します。これにより、ティーチングペンダントを操作盤として使用することが可能になります。

詳細は「データの送受信」を参照してください。
