プロジェクトのプロパティ設定

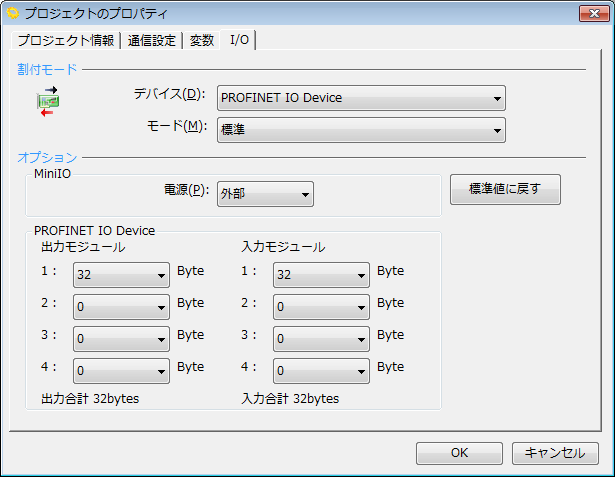

I/O増設ボードとしてPROFINET IOデバイスボードを使用する場合、WINCAPSIII「プロジェクトの設定 」「I/O」タブにて下記の情報を登録する必要があります。



割付モード

デバイス

	設定値
デバイス(D)	"PROFINET IO Device"または"[Parallel] + [PROFINET IO Device]"

モード

「標準」は標準モードを、「互換」はRC3互換モード」を示します。割付けモードの詳細は、「割付モード別機能概要 」を参照してください。

	設定値
モード(D)	"標準"または"互換"

オプション MiniIO

電源

Mini I/O、Hand I/O、パラレルI/Oの最大電流容量合計が1.3A以下の場合、内部電源供給も可能です。

	設定範囲	デフォルト
電源(P)	"外部"または"内部"	外部

オプション PROFINET IO

入出力モジュール

入力モジュール、出力モジュールにそれぞれにI/O割付を行います。これにより最大汎用入出力点数が決まります。詳細は「I/O割付 」を参照してください。

入出力モジュール	設定範囲 (バイト)	デフォルト(バイト)
1	"32"または "256"	32
2 ～ 4	"0", "32", "256" のいずれか	0
