I/O割付

PROFINET IOデバイスに割り当てられるI/Oポート領域は 入力が512 ～ 767と4096 ～ 7871と11648 ～ 15807、出力が768 ～ 1023と7872 ～ 11647と19904 ～ 24063です。

その他のポート番号については、「I/Oポートマップと割付」を参照してください。

選択可能な割付については「I/O 増設ボードの組合せと割付モード」を参照してください。

入力モジュール、出力モジュールに対するI/Oポート番号

実際に使用可能なI/Oポート番号の範囲は入力モジュールおよび出力モジュールの設定によって変わります。

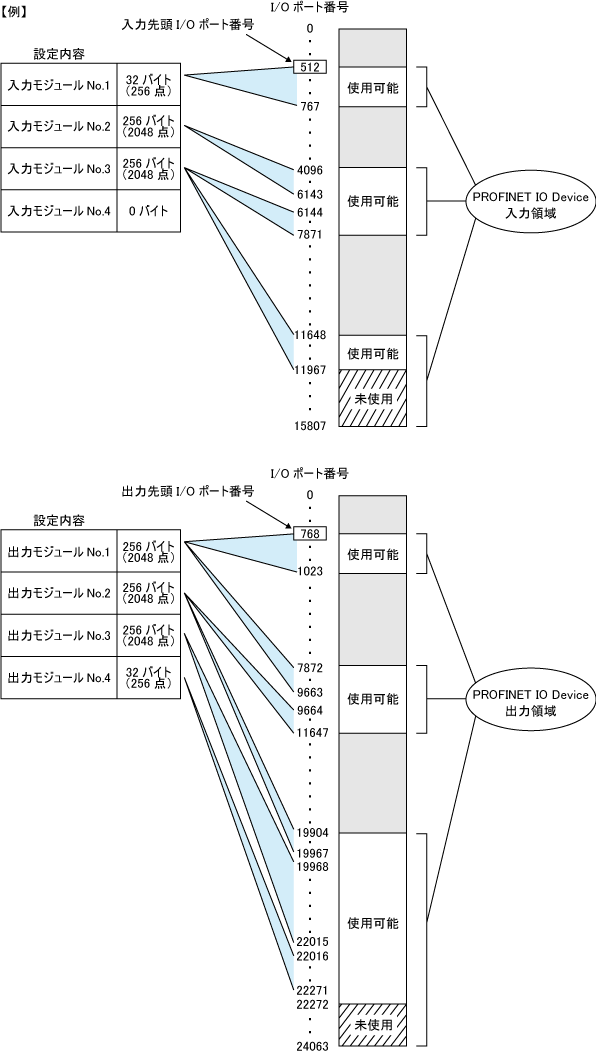

各モジュールに対するI/Oポート番号は、次の図のように、入力、出力の各先頭I/Oポート番号からモジュールのバイト数×8点分割付けられます。
