アーム軸有効／無効設定方法

付加軸調整時、ロボットアーム軸のモータ電源をオンせずに、付加軸のみモータオンし、動作確認する場合、アーム軸を無効に設定します。

設定手順

1

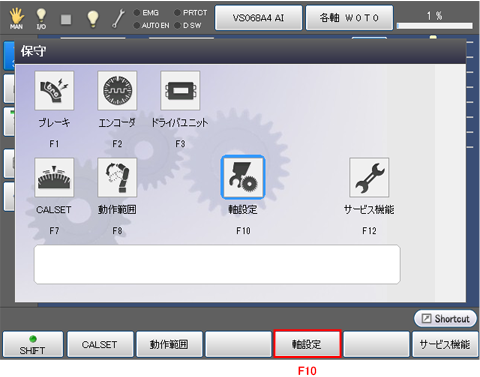

基本画面 - [F2 アーム] - [F12 保守] - [F10 軸設定]を押します。

「軸設定」画面が表示されます。

2

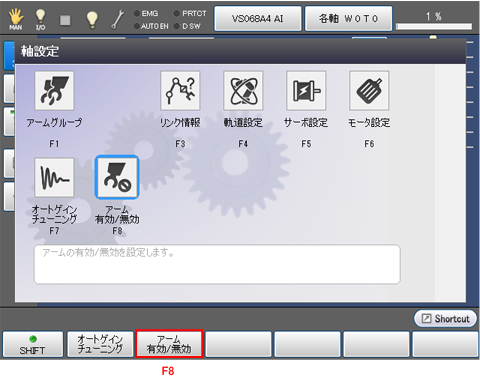

[F8 アーム有効/無効]を押します。

3

アームを無効にするかのシステムメッセージが表示されますので、よければ[OK]を押します。
アーム軸（ロボット本体の軸）が無効になります。
[Cancel]を押すと、アームは無効になりません。

4

アームが無効になっていることを確認します。
設定が変更されると、「ロボットの現在位置情報」画面の位置情報バーが、アーム無効状態を示す灰色で表示されます。

5

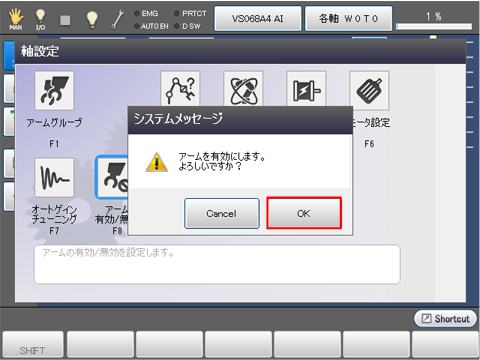

アームを有効にする場合は、STEP1の手順で「軸設定」画面を表示し、STEP2と3の要領で[アーム有効/無効]ボタンを押し、[OK]を押します。
アーム軸（ロボット本体の軸）が有効になります。

6

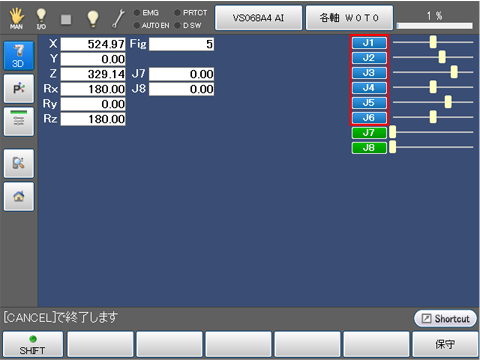

「ロボットの現在位置情報」画面の位置情報バーが、アーム有効状態を示す青色で表示されていることを確認します。
