トレースログ

プログラム実行の流れやタイミングを、実行されたコマンド行順に記録します。

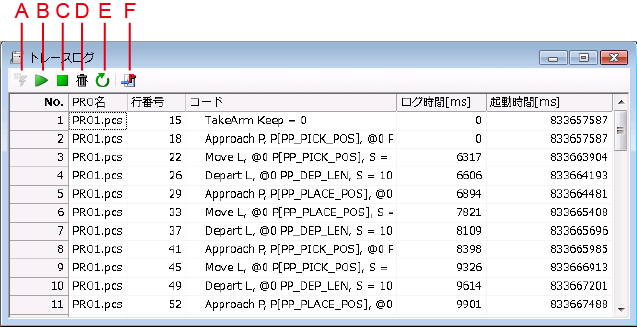

項目の説明

A：「受信」ボタン

トレースログのデータをコントローラから受信します。

B：「トレースログ開始」ボタン

トレースログの確保を始めます

C：「トレースログ停止」ボタン

現在記録しているトレースログデータを確保します。

D：「トレースログクリア」ボタン

確保しているトレースログデータをクリアします。

E：「トレースログ更新」ボタン

シミュレーション中のトレースログデータを更新します。

F：「該当行へジャンプ」ボタン

選択しているログをプログラム行を表示します。

記録するデータは、以下のとおりです。

• PRO名・行番号
• コード
  プログラムコード
• ログ時間
• 起動時間
