負荷重心位置自動測定
ここではHSR、HSA1ロボットを例に手順を説明します。
この機能はVer.2.3.*から使用できます。
1
負荷重心位置の横にある[自動測定]ボタンを押します。

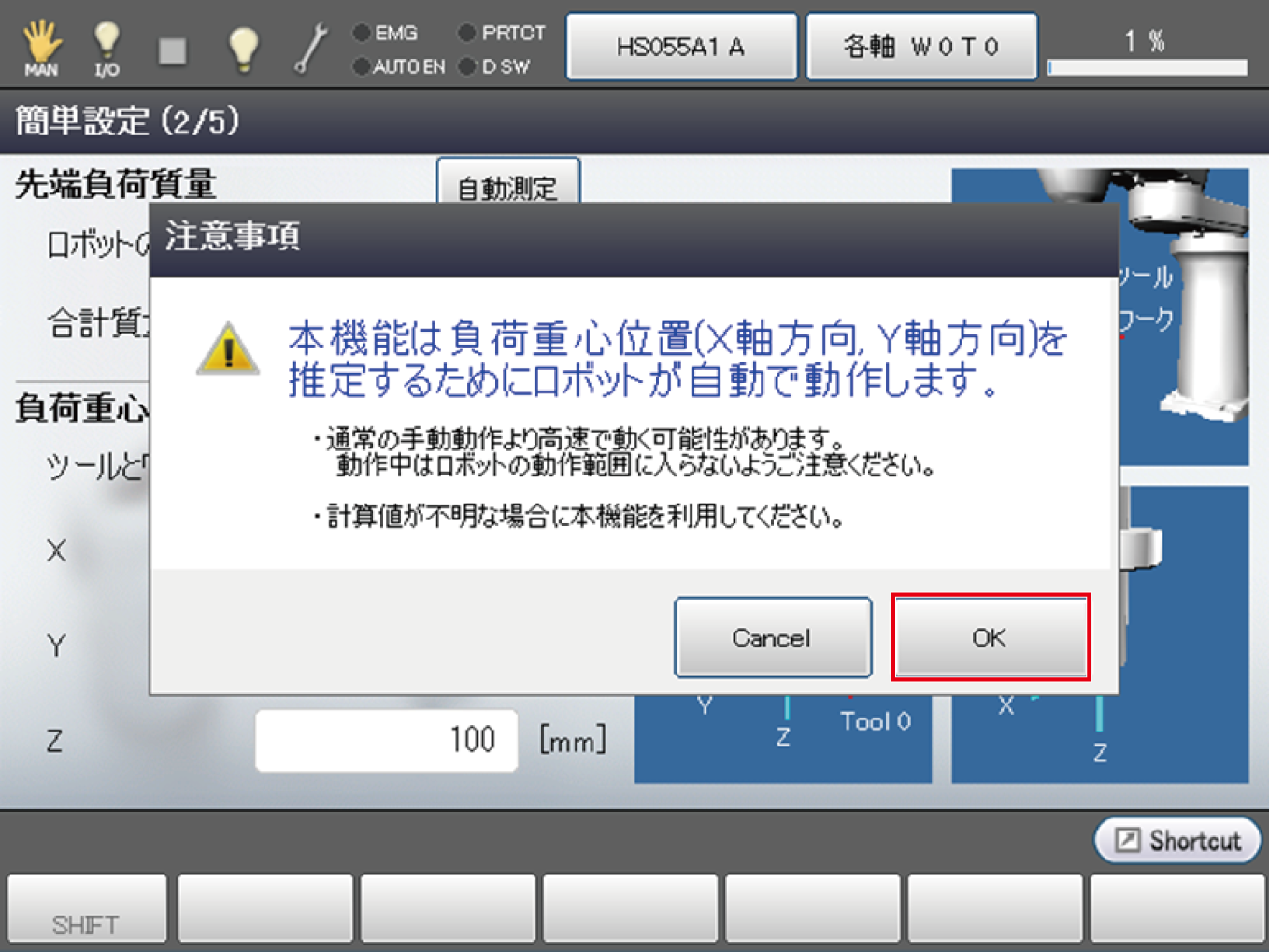

負荷重心位置画面にはロボットがどのように動作するかと、測定時の注意事項が表示されます。
確認後、[OK]ボタンを押します。

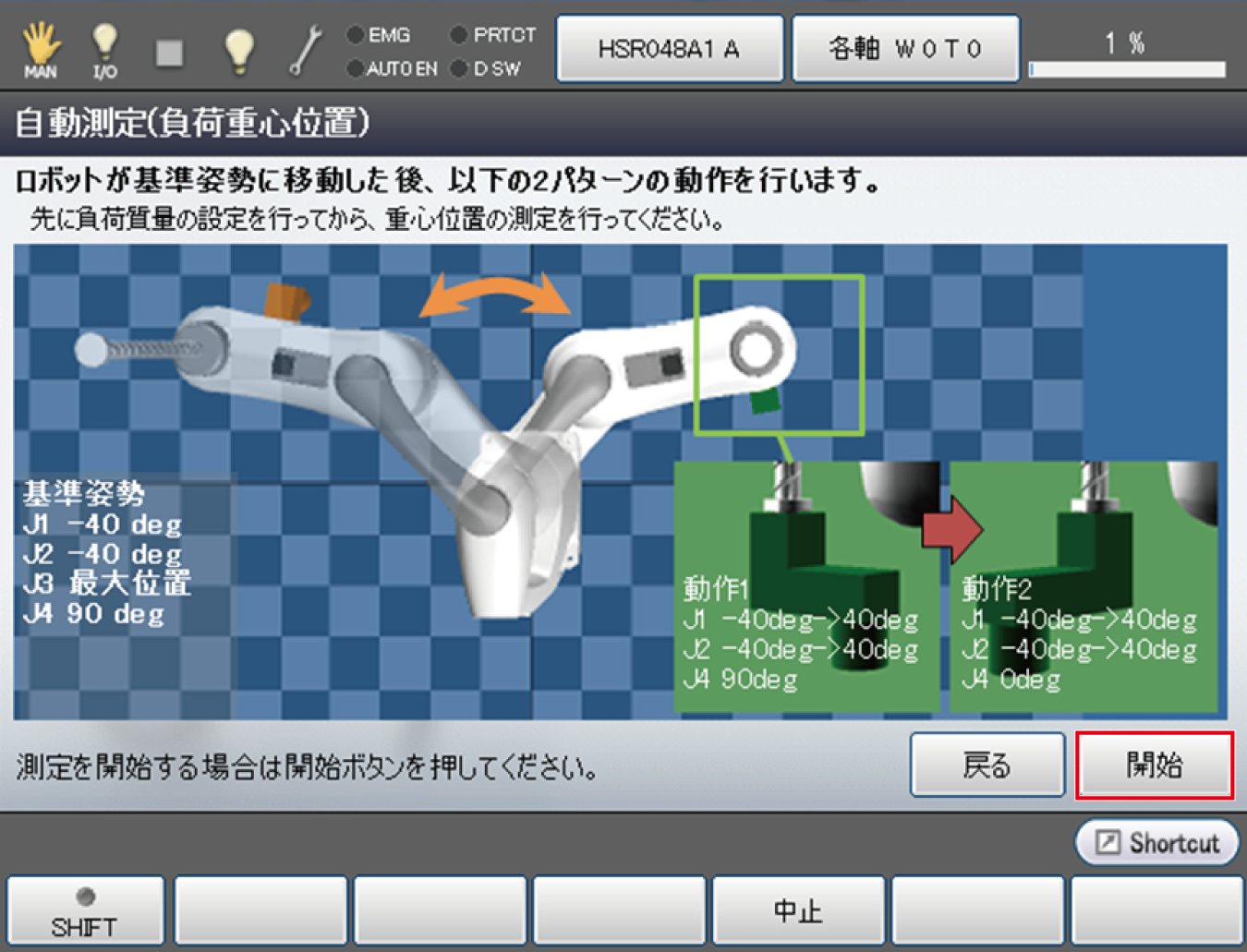

自動測定画面が表示されます。
[開始]ボタンを押します。
2

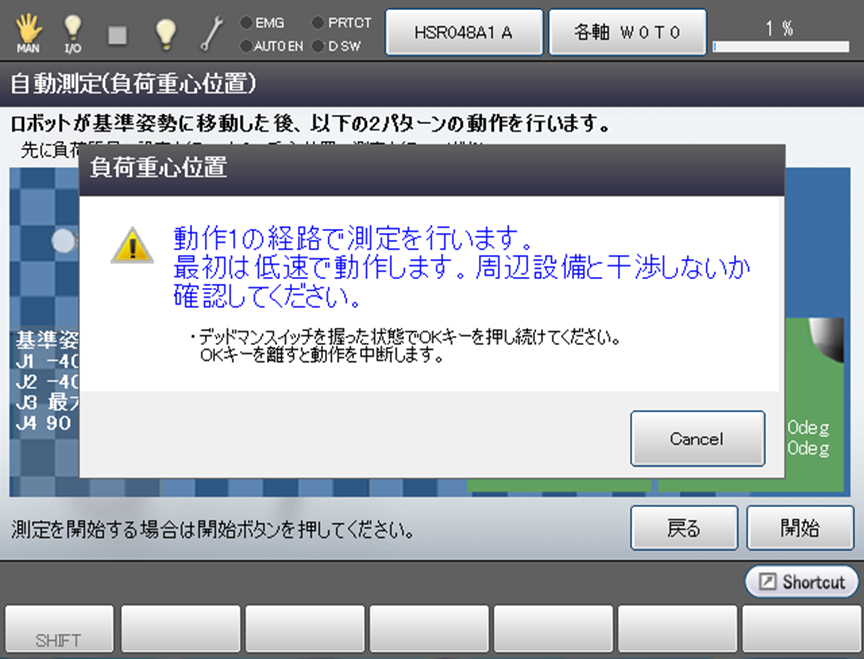

デッドマンスイッチを押しながら、[MOTOR]キーを押してモータをONにし、OKキーを押し続けます。
動作1の経路で低速動作の測定が実行されます。
- ハンド等が設備と干渉しないことを確認してください。
- 通常の手動動作よりも高速動作することがありますので、ロボットの動作範囲に近づかないでください。

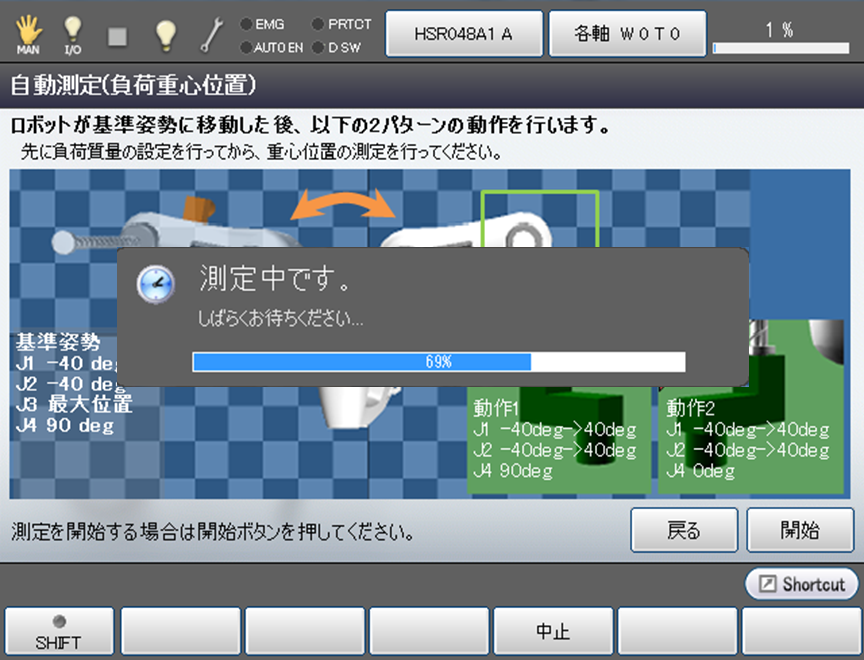

（実行中の画面）
測定が完了するまで、デッドマンスイッチとOKキーを押し続けます。

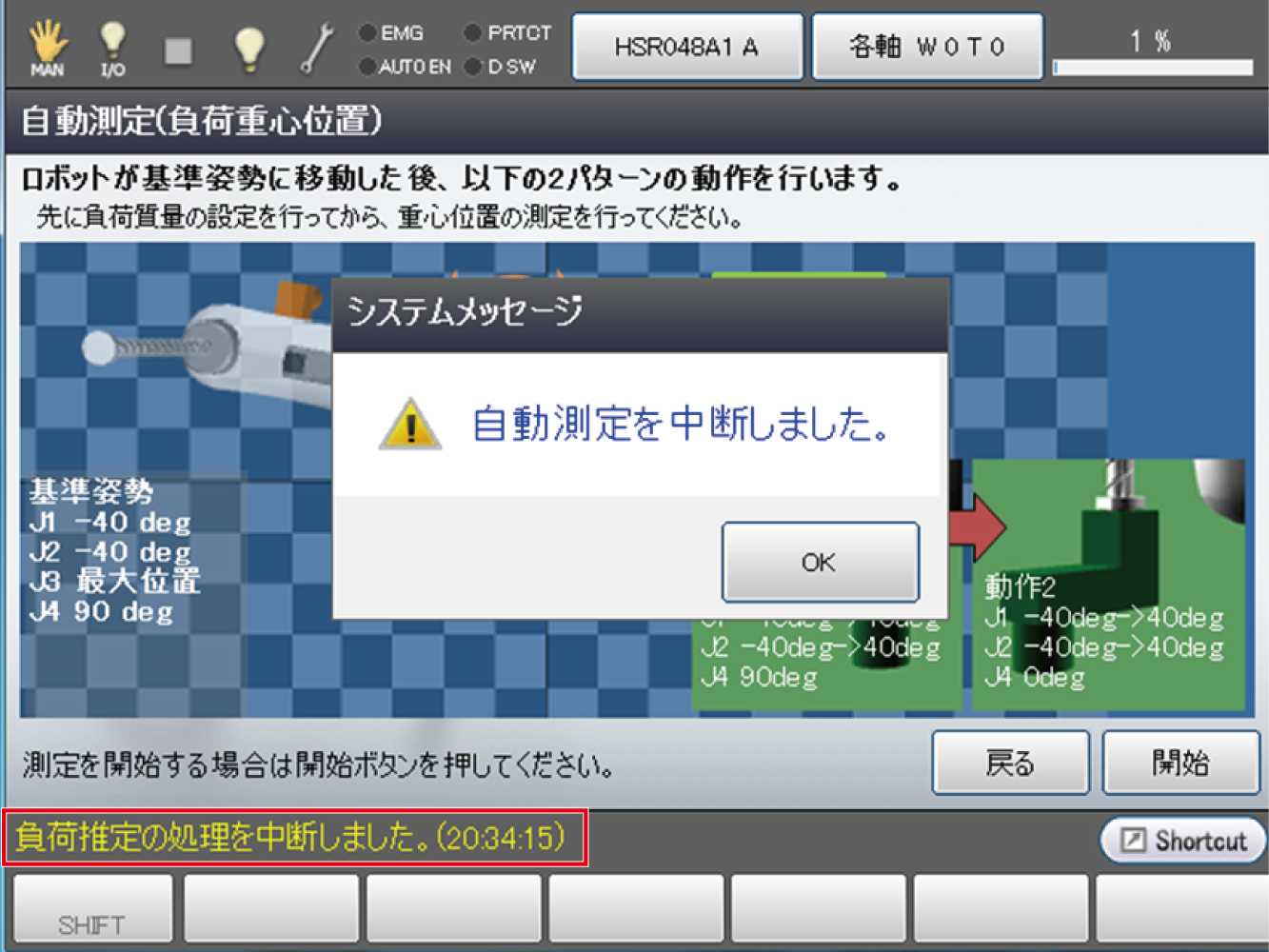

測定中にデッドマンスイッチ、もしくはOKキーを離すと測定は中断されます。
3

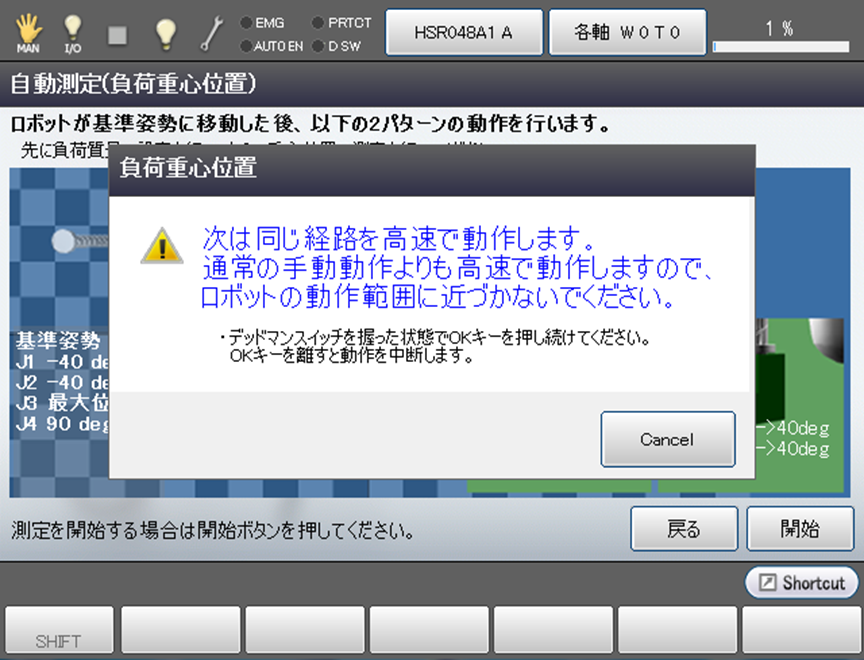

低速動作の測定が完了すると、高速動作の自動測定が実行されます。
デッドマンスイッチとOKキーを押し続けます。
ロボットが高速で動作するため、ロボットの動作範囲内に入らないでください。
（実行中の画面）
4
動作2の経路で、もう一度低速動作と高速動作を行います。
（実行中の画面）
5
（実行中の画面）
6

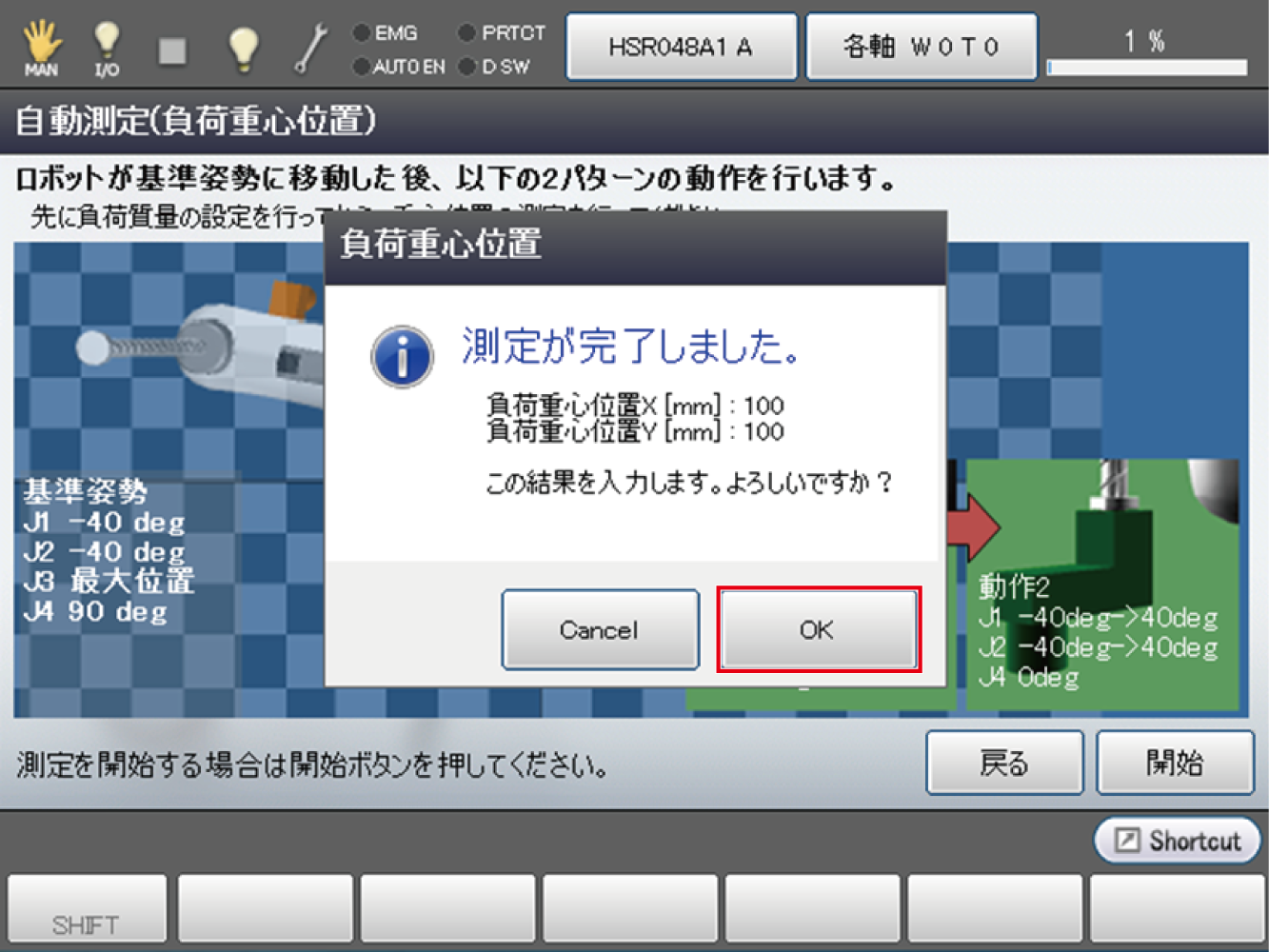

測定値が最大許容範囲内の場合、測定が完了となります。

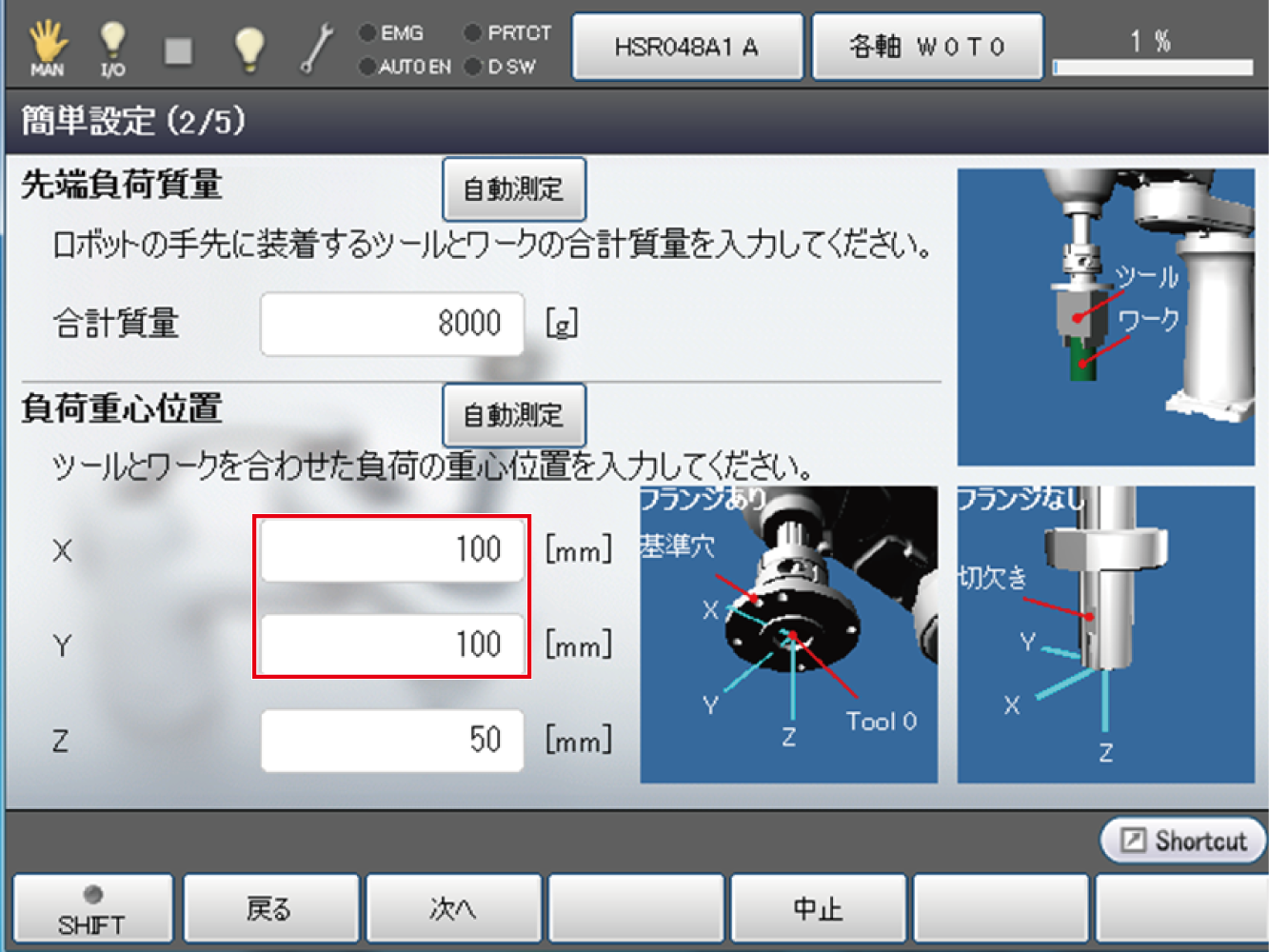

[OK]ボタンを押すと、[簡単設定]画面に戻ります。負荷重心位置の測定値が入力されています。
| 1 | HSR、HSA1ではZ軸方向の重心位置を推定しません。計算値が分かる場合は直接値を入力してください。 |

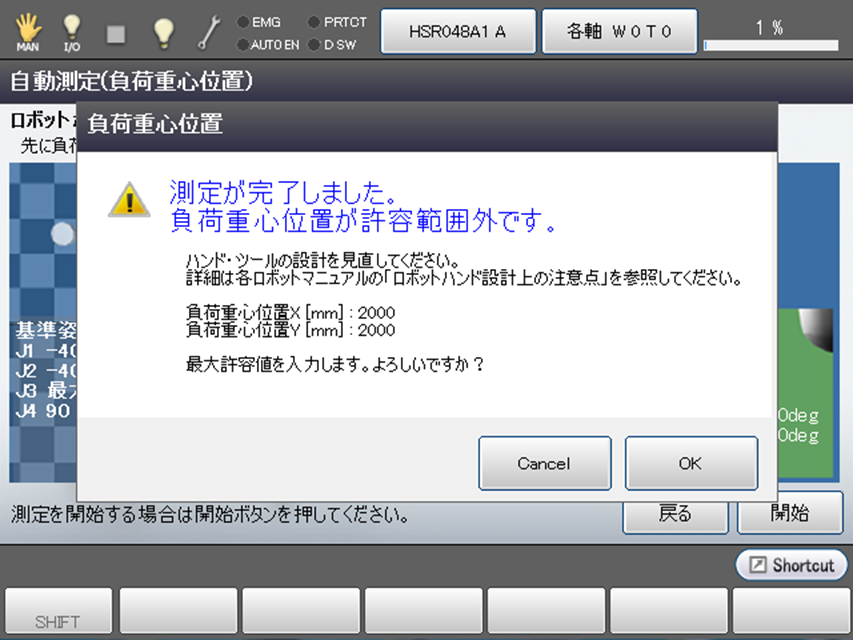

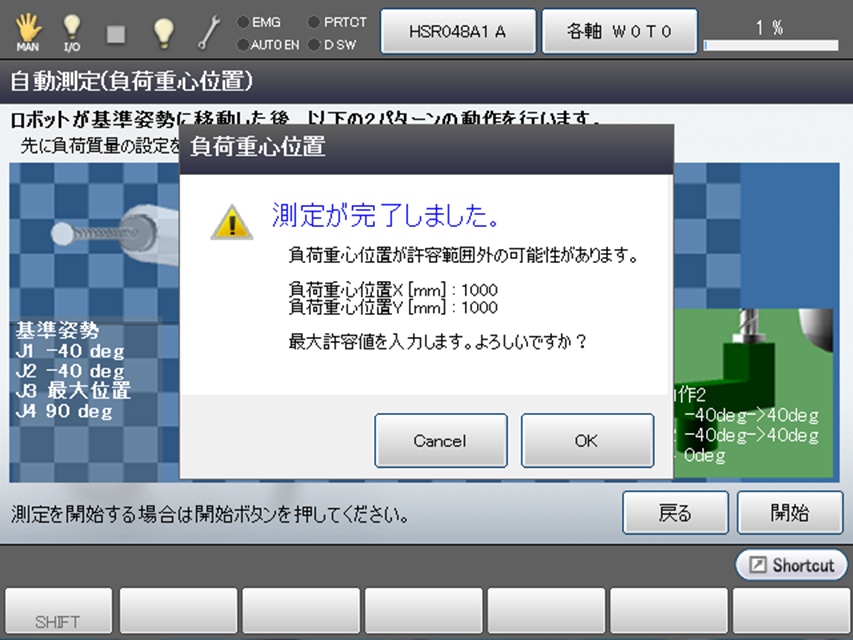

| 2 | 最大許容範囲が外れた場合は、下記のようなメッセージが表示されます。
|
| 3 | 自動測定画面で「Cancel」を押して[簡単設定] - [先端負荷質量]設定画面に戻った場合、測定値は入力されないので注意してください。 |
