ブレーキ解除ハーネス RC8付加軸/MC8 UL用

UL仕様向けオプションです。
UL仕様ではペンダントから付加軸のブレーキを解除することができません。しかし、オプションのブレーキ解除ハーネス RC8付加軸/MC8 UL用をブレーキ線に挿入し、お客様準備の24VDC電源、ブレーキ解除スイッチと接続することで、ブレーキ解除回路を構成できます。

ブレーキ解除ハーネス RC8付加軸/MC8 UL用をご使用になる際には、注意ステッカをお客様で準備しブレーキ解除スイッチの近くに貼付してください。

注意ステッカには、モータ動作に注意するよう記載してください。

ブレーキ解除ハーネス RC8付加軸/MC8 UL用を、UL仕様以外には使用しないでください。故障の原因になります。

ブレーキ解除ハーネス RC8付加軸/MC8 UL用の接続方法

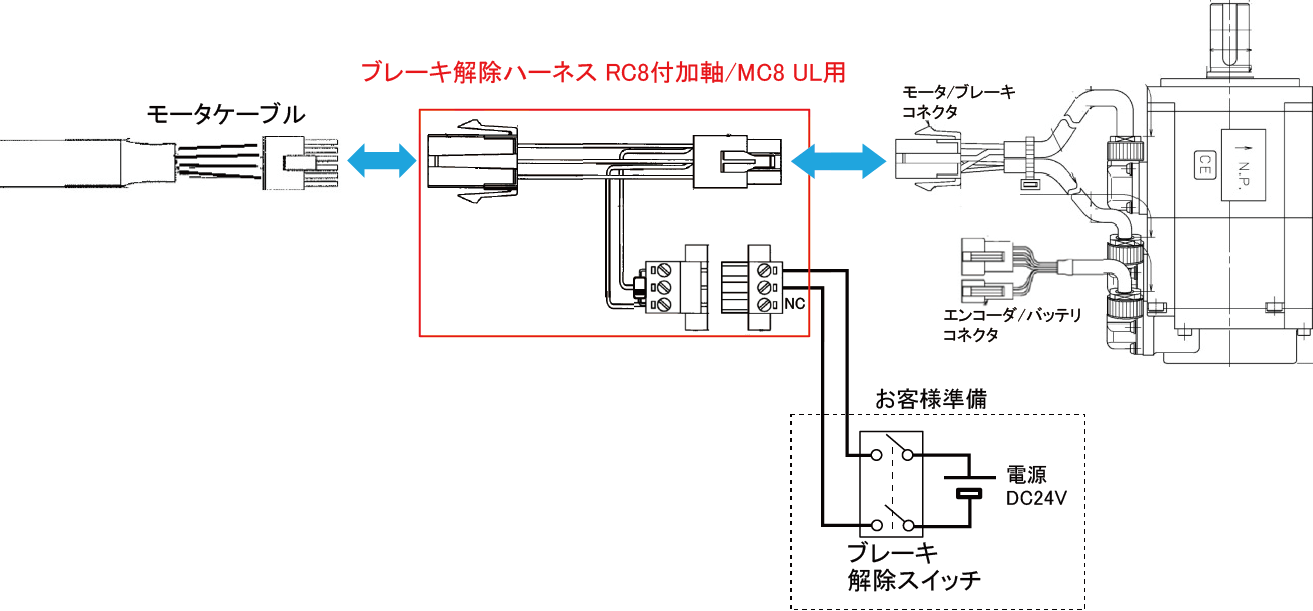

図のようにブレーキ解除ハーネス RC8付加軸/MC8 UL用をブレーキラインに挿入します。

ブレーキ解除スイッチ	状態
ON	解除
OFF	有効
