ID : 1478
プロジェクトのプロパティ設定

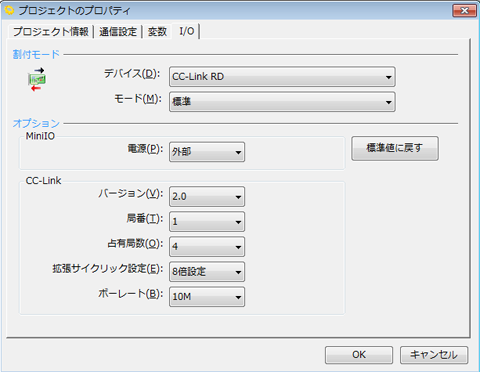

I/O増設ボードとしてCC-Linkリモートデバイスボードを使用する場合、WINCAPSIII「プロジェクトの設定 」「I/O」タブにて下記の情報を登録する必要があります。
割付モード
デバイス
| 設定値 | |
|---|---|
| デバイス(D) | "CC-Link RD"または"[Parallel] + [CC-Link RD]" |
モード
割付けモードを設定します。「標準」は標準モードを、「互換」はRC3互換モード」を示します。割付けモードの詳細は、「割付モード別機能概要 」を参照してください。
| 設定値 | |
|---|---|
| モード(D) | "標準"または"互換" |
オプション MiniIO
電源
Mini I/O、Hand I/O、パラレルI/Oの最大電流容量合計が1.3A以下の場合、内部電源供給も可能です。
| 設定範囲 | デフォルト | |
|---|---|---|
| 電源(P) | "外部"または"内部" | 外部 |
オプション CC-Link
汎用入出力点数は、占有局数および拡張サイクリック設定（Ver.2.00のみ）で変更可能です。「I/O割付」を参考に設定してください。
バージョン
| 設定範囲 | デフォルト | |
|---|---|---|
| バージョン(V) | "1.1"または"2.0" | 1.1 |
局番
| 設定範囲 | デフォルト | |
|---|---|---|
| 局番(T) | 1～63 | 1 |
占有局数
| 設定範囲 | デフォルト | |
|---|---|---|
| 占有局数(O) | 2～4 | 4 |
拡張サイクリック設定
拡張サイクリック設定は、バージョン2.0の機能です。バージョン1.1をご使用の場合は、設定不要です。
| 設定値 | デフォルト | |
|---|---|---|
拡張サイクリック設定(E) |
"1倍設定", "2倍設定", "4倍設定" または "8倍設定"のいずれか | 1倍設定 |
ボーレート
| 設定範囲 | デフォルト | |
|---|---|---|
| ボーレート(B) | "156K", "625K", "2.5M", "5M" または "10M"のいずれか | 10M |
