I/Oの設定

ロボットコントローラと通信を行うためのI/Oを設定します。

下記に、その手順を説明します。

1

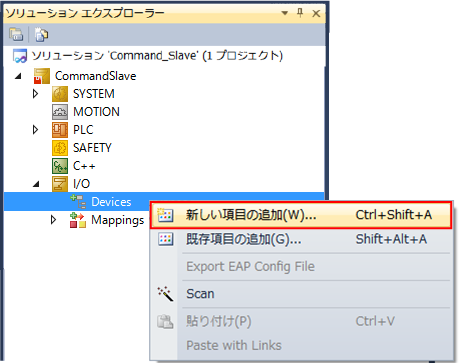

「ソリューション エクスプローラー」タブの「Devices」を右クリックします。

[新しい項目の追加]をクリックします。



2

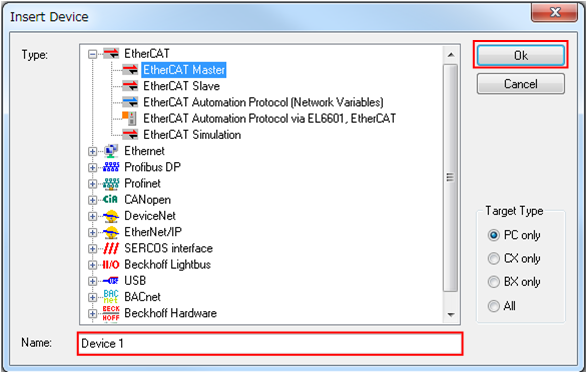

使用するフィールドネットワークの種類を選択します。
この例では、"EtherCAT Master"を選択します。

任意の名前を入力し、[Ok]をクリックします。

3

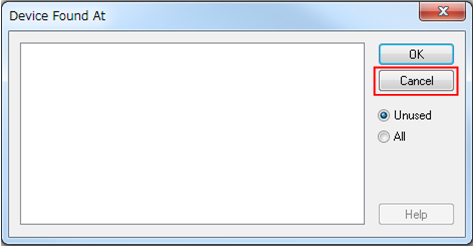

[Cancel]をクリックします。

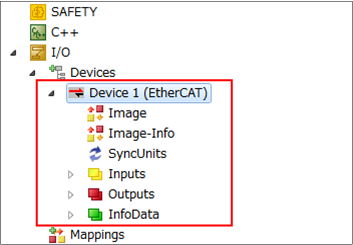

「Devices」の下階層に、選択したフィールドネットワークの項目が追加されます。

4

下記URLから、デンソーウェーブロボットHPへアクセスし、フィールドネットワーク設定ファイルをダウンロードします。

https://www.denso-wave.com/ja/robot/download/application/

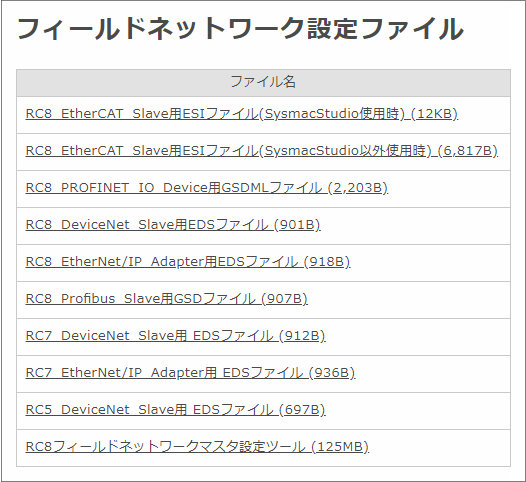

「アプリケーションソフトウェア」ページ内の「フィールドネットワーク設定ファイル」をクリックします。

5

使用するフィールドネットワークに合った設定ファイルをダウンロードします。

この例では、「RC8 EtherCAT Slave用ESIファイル(SysmacStudio以外使用時)」をダウンロードします。

6

ダウンロードしたフィールドネットワーク設定ファイルを解凍し、アプリケーションにインストールします。

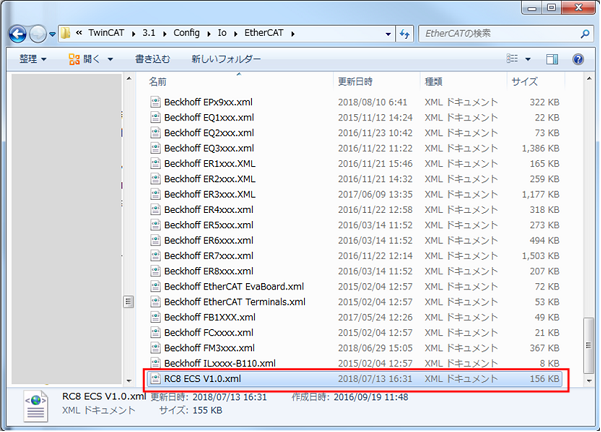

この例では、下記のフォルダにダウンロードしたファイルを保存することで、インストールが完了します。

C:\TwinCAT\3.1\Config\Io\EtherCAT

7

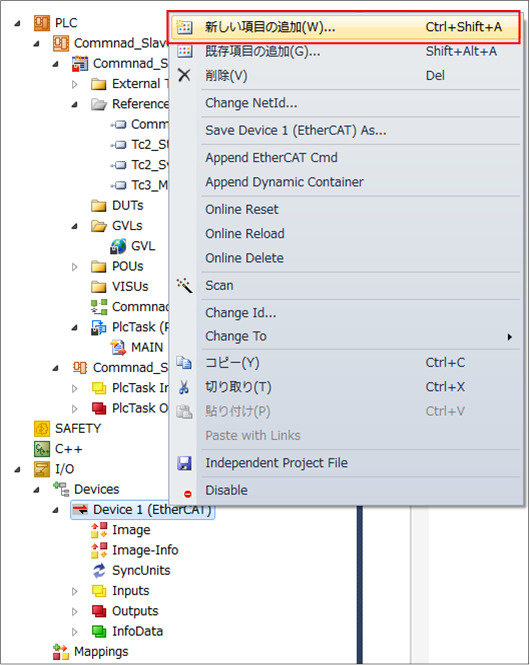

STEP3で追加したフィールドネットワークの項目を右クリックします。

「新しい項目の追加」をクリックします。

8

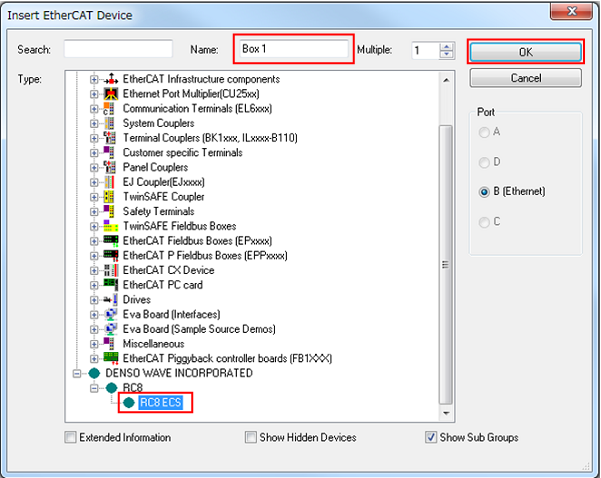

[DENSO WAVE INCORPORSTED] - [RC8] - [RC8 ECS]を選択します。

任意の名前を入力し、[OK]をクリックします。

9

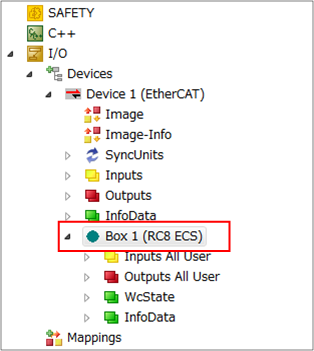

ECSファイルが追加されます。

追加された項目をダブルクリックします。

10

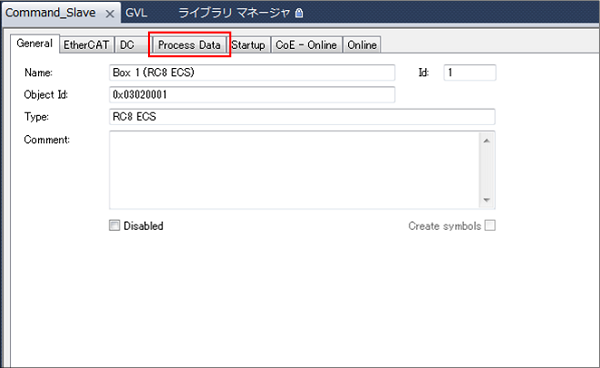

プロパティが表示されます。

「Process Data」タブを選択します。

11

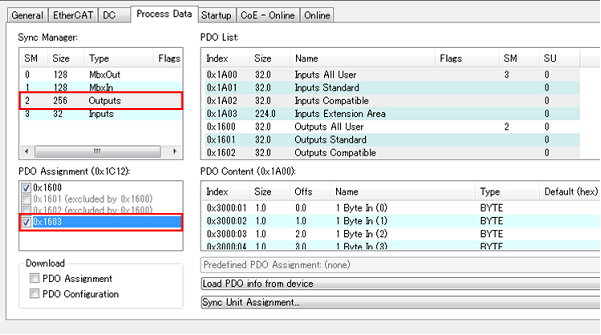

「Sync Manager」の項目の「Outouts」を選択し、「PDO Assignment」の項目の[0x1603]にチェックを入れます。

12

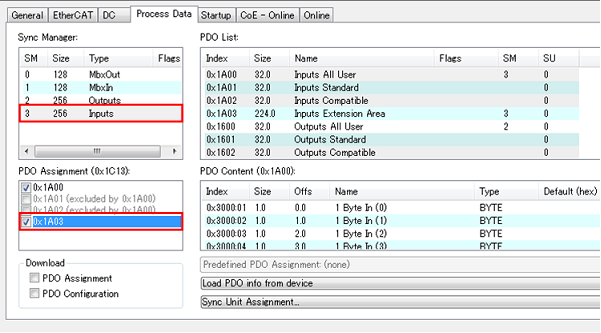

続いて、「Sync Manager」の項目の「Inputs」を選択し、「PDO Assignment」の項目の[0x1A03]にチェックを入れます。



以上で、I/Oの設定は完了です。
