ID : 7571

MC_PalletTargetPosition

パレットの条件を指定し、その条件で何段目の先頭から何番目かを指定すると、その位置を取得できます。

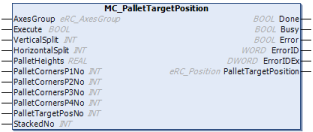

グラフィック表示 FBカテゴリ
非動作

入出力変数

変数名 データ型 有効範囲 初期値 省略
AxesGroup eRC_AxesGroup 不可
ロボットグループ
ユーザー定義型のロボット変数 (構造体 : eRC_AxesGroup) を指定します。

入力変数

変数名 データ型 有効範囲 初期値 省略
Execute BOOL
  • TRUE : 起動
  • FALSE : -
 FALSE 不可
実行開始
FALSEからTRUEに変化すると、このFBを実行します。
VerticalSplit INT 1以上 1 不可
パレットの縦分割数
パレットのP1からP3方向の分割数(N)を指定します。
HorizontalSplit INT 1以上 1 不可
パレットの横分割数
パレットのP1からP2方向の分割数(M)を指定します。
PalletHeights REAL - 0 不可
パレットの1段の高さ
1段の高さを指定します。パレットの高さの位置は、[1段の高さ]*([段積位置]-1）で計算されます。次第に積み上がっていく場合には、プラスの値を入力します。次第に減っていく場合には、マイナスの値を入力します。
PalletCornersP1No INT 0以上 0 不可
パレットの四隅P1番号
パレットの四隅のうち先頭の位置を位置座標(ポジション型)で指定します。
PalletCornersP2No INT 0以上 0 不可
パレットの四隅P2番号
パレットの四隅のうち2番目の位置を位置座標(ポジション型)で指定します。
PalletCornersP3No INT 0以上 0 不可
パレットの四隅P3番号
パレットの四隅のうち3番目の位置を位置座標(ポジション型)で指定します。
PalletCornersP4No INT 0以上 0 不可
パレットの四隅P4番号
パレットの四隅のうち4番目の位置を位置座標(ポジション型)で指定します。
PalletTargetPosNo INT 1 - (縦分割*横分割) 1 不可
パレット目標位置番号
その段の先頭から数えて何番目かを指定します。
StackedNo INT 1以上 1 可能
段積位置
先頭から数えて何段目かを指定します。

出力変数

変数名 データ型 / 説明
Done BOOL
実行完了確認
TRUE : このFBの実行が完了した。
FALSE : このFBの実行が完了していない。
Busy BOOL
このFBの処理状態
TRUE : このFBを実行している。
FALSE : このFBを実行していない。
Error BOOL
エラーの有無
TRUE : このFBが異常終了した。
FALSE : このFBが正常終了した。
ErrorID WORD
エラーの発生元
2800 (16進数) : PLCのプログラムでエラーが発生。
2801 (16進数) : ロボットコントローラでエラーが発生。
ErrorIDEx DWORD
エラーコード
エラーの内容を特定する番号です。
詳細は、「エラーコード一覧」を参照してください。
PalletTargetPosition eRC_Position
パレットの目標位置

機能説明

パレットの条件を指定し、その条件で何段目の先頭から何番目かを指定すると、その位置を取得できます。
パレットの条件は、P1_P3分割数(N)、P1_P2分割数(M)、パレットの高さ、パレットの四隅位置(P1～P4)で指定します。

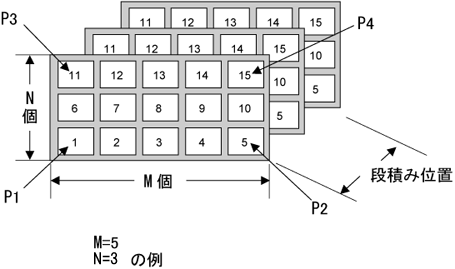

パレットの位置番号は図のようにP1からP2に向かって振られ、P2に達すると、P1からP3へ向かって1プラスした位置から横に振られています。


注意事項

-
