MC_RobotCalSet

ロボットのCALSETを実行します。

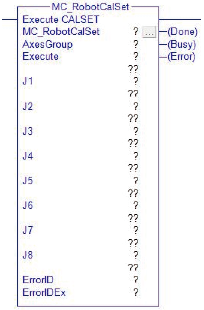

グラフィック表示 AOIカテゴリ
非動作

入出力変数

変数名 データ型 有効範囲 入出力条件
AxesGroup eRC_AxesGroup -
ロボットグループ
ユーザー定義型のロボット変数 (構造体 : eRC_AxesGroup) を指定します。

入力変数

変数名 データ型 有効範囲
Execute BOOL
  • TRUE : 起動
  • FALSE : -
実行開始
FALSEからTRUEに変化すると、このAOIを実行します。
J1 BOOL
  • TRUE : 有効
  • FALSE : 無効
1軸のCALSET
TRUE : CALSETを行います。
FALSE : CALSETを行いません。
J2 BOOL
  • TRUE : 有効
  • FALSE : 無効
2軸のCALSET
TRUE : CALSETを行います。
FALSE : CALSETを行いません。
J3 BOOL
  • TRUE : 有効
  • FALSE : 無効
3軸のCALSET
TRUE : CALSETを行います。
FALSE : CALSETを行いません。
J4 BOOL
  • TRUE : 有効
  • FALSE : 無効
4軸のCALSET
TRUE : CALSETを行います。
FALSE : CALSETを行いません。
J5 BOOL
  • TRUE : 有効
  • FALSE : 無効
5軸のCALSET
TRUE : CALSETを行います。
FALSE : CALSETを行いません。
J6 BOOL
  • TRUE : 有効
  • FALSE : 無効
6軸のCALSET
TRUE : CALSETを行います。
FALSE : CALSETを行いません。
J7 BOOL
  • TRUE : 有効
  • FALSE : 無効
7軸のCALSET
TRUE : CALSETを行います。
FALSE : CALSETを行いません。
J8 BOOL
  • TRUE : 有効
  • FALSE : 無効
8軸のCALSET
TRUE : CALSETを行います。
FALSE : CALSETを行いません。

出力変数

変数名 データ型 / 説明
Done BOOL
実行完了確認
TRUE: このAOIの実行が完了した。
FALSE : このAOIの実行が完了していない。
Busy BOOL
このAOIの処理状態
TRUE : このAOIを実行している。
FALSE : このAOIを実行していない。
Error BOOL
エラーの有無
TRUE : このAOIが異常終了した。
FALSE : このAOIが正常終了した。
ErrorID INT
エラーの発生元
2800 : PLCのプログラムでエラーが発生。
2801 : ロボットコントローラでエラーが発生。
ErrorIDEx DINT
エラーコード
エラーの内容を特定する番号です。
詳細は、「エラーコード一覧」を参照してください。

機能説明

CALSETについて
コントローラが認識する位置情報と、ロボット本体の実際の位置の関係を較正することを、CALSETといいます。CALSETでは、各軸にあらかじめ決められた固定できる位置があり、その位置とエンコーダ値を対応させるデータ(CALSET値)を作成します。このとき軸を固定した位置をCALSET位置と呼び、CALSET位置が何度であるかを記録したデータがRANG値です。
CALSETデータは、ロボット1台ごとに異なります。
モータ交換やエンコーダのバックアップ電池が消耗しエンコーダ内の位置データが消滅したときには、CALSET作業が必要になります。

注意事項

エンコーダバックアップ電池の寿命等でエラーが発生した場合、または、コントローラ電源OFF時にロボットに過大な衝撃が加わりエラーが発生した場合は、エンコーダをリセットしてCALSET作業を行なう必要があります。
このAOIを実行する前に、AOI"MC_EncReset"を実行してください。
