位置決め時間

1. サイクルタイムの算出に使う位置決め時間のグラフを、図に示します。
2. 位置決め時間は、各軸ごとに動作開始から目標点に達するまでに要する時間を示します。
3. 目標点に達したあとの振動減衰時間は、グラフに考慮されていません。
4. 複数軸を同時に動作させる場合は、位置決め時間が最も長い軸の時間にならいます。

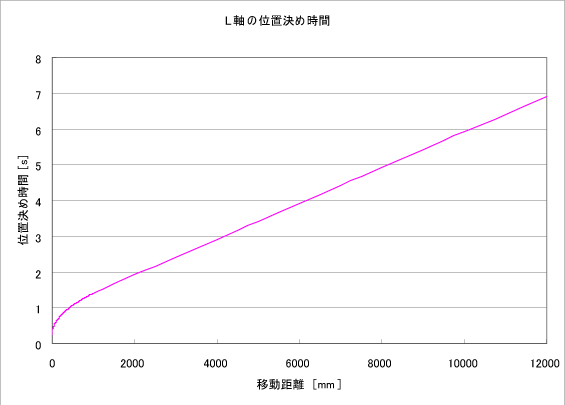

L軸

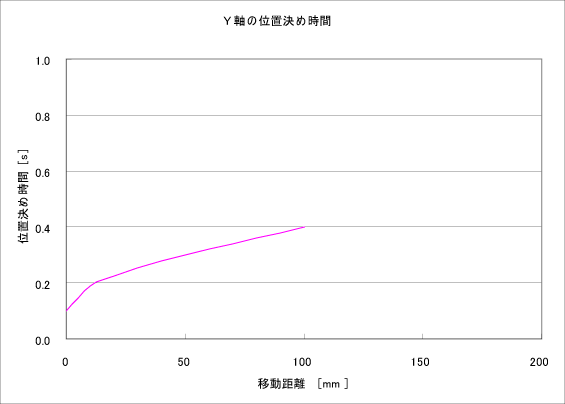

Y軸

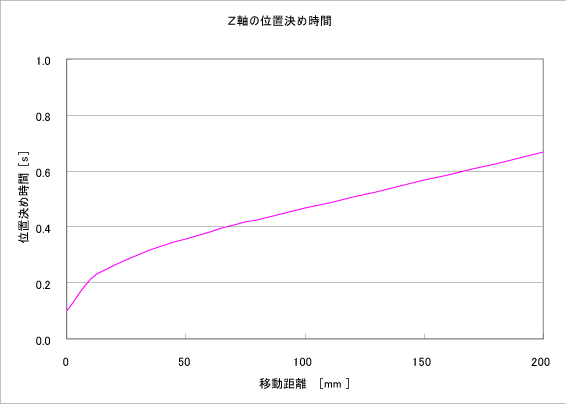

Z軸

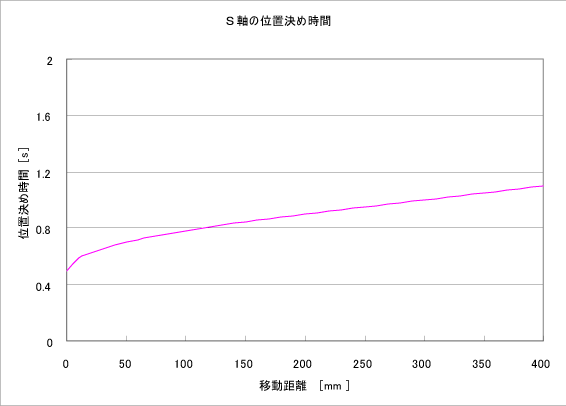

S軸

• 負荷により整定時間がかかる場合は、速度を落としてご使用ください。
