ID : 5609
型式

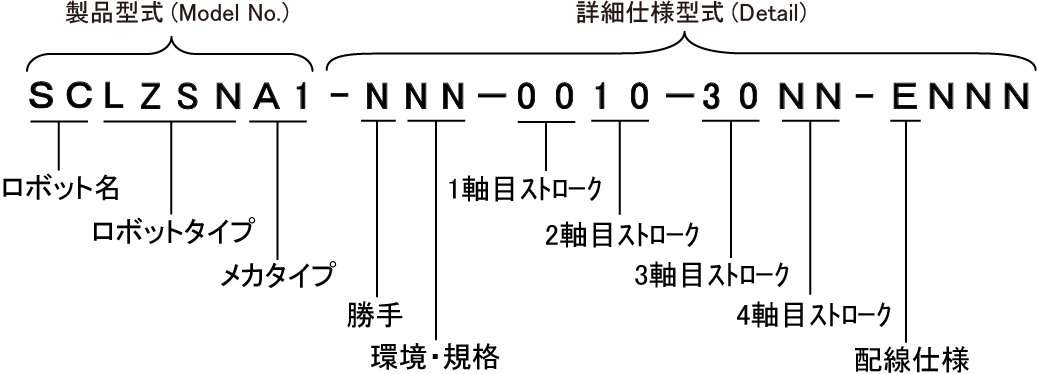

型式は以下のとおりです。
ロボット名
SC： SCシリーズロボット
ロボットタイプ
| LZNN | LSNN |
| LYZN | LSSN |
| LZZN | LZSN |
| LYZZ | LZSS |
ロボットタイプの詳細は、「LYZS表記」を参照してください。
メカタイプ
A1： 標準
勝手
N： 標準
環境・規格
NN： 標準
1～4軸目ストローク
ロボットタイプ毎に各軸のストロークが異なります。単位は10mm。"10"はストローク100mmを表します。
1軸目は、”00”です。
| ロボットタイプ | 1軸目 | 2軸目 | 3軸目 | 4軸目 |
|---|---|---|---|---|
| LZNN | 00 | 10,20 | NN | NN |
| LYZN | 00 | 10 | 10,20 | NN |
| LZZN | 00 | 10,20 | 10,20 | NN |
| LYZZ | 00 | 10 | 10,20 | 10,20 |
| LSNN | 00 | 30,40 | NN | NN |
| LSSN | 00 | 30,40 | 30,40 | NN |
| LZSN | 00 | 10,20 | 30,40 | NN |
| LZSS | 00 | 10,20 | 30,40 | 30,40 |
配線仕様
E： 標準
ID : 5609
