ロボットコントローラとマスタボードの接続設定

ロボットコントローラとDeviceNetマスタボードの接続設定を行います。

1　

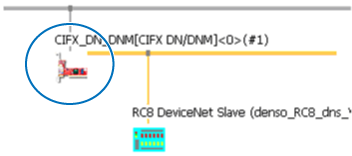

「システム構成のソフト設定 」で追加したDeviceNetマスタボード「CIFX DN/DNM」のアイコンをダブルクリックします。

2　

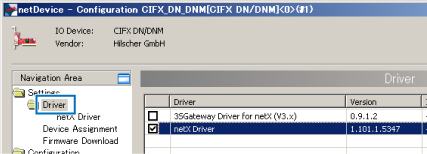

画面左のツリーから、[Setting] - [Driver]をクリックし、「netX Driver」にチェックを付けます。

3

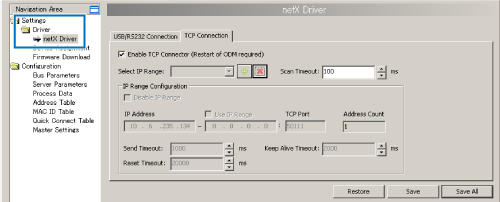

[Settings] - [Driver] - [netX Driver]をクリックします。

4

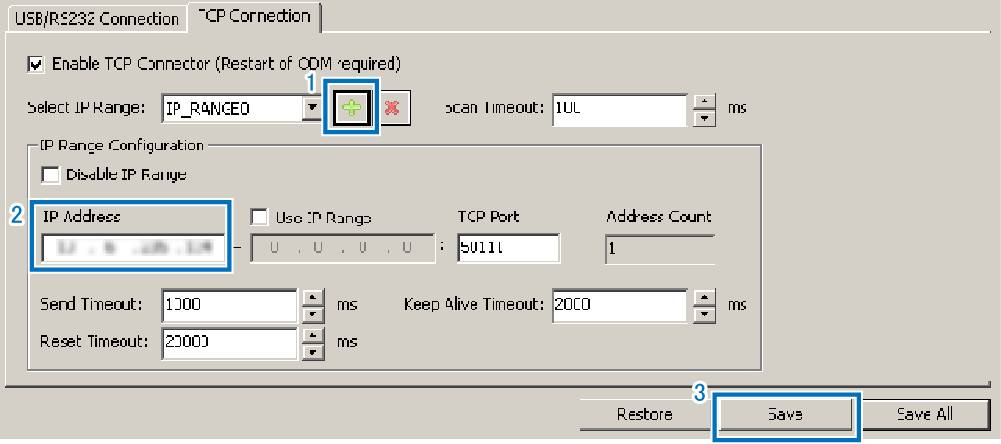

[TCP Connection]タブから1の[＋]ボタンをクリックします。その後2にロボットコントローラのIPアドレスを入力し、3の「Save」ボタンをクリックします。

5

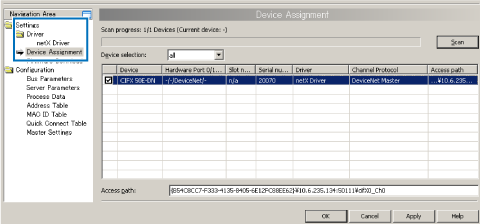

[Settings] - [Driver] - [Device Assignment]をクリックします。
画面表中に「CIFX50E-DN」または「CIFX」というデバイスが見つかるので、チェックを付けて「OK」をクリックします。見つからない場合には、「Device selection」欄を”all”にして、「Scan」ボタンをクリックしてください。

以上でロボットコントローラとマスタボードの接続設定は終了です。
