クリーンルーム仕様の5軸、6軸CALSET

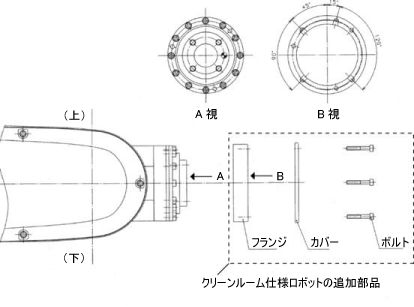

クリーンルーム仕様ロボットの6軸部には、下図に示すフランジとカバーが追加されています。従って、5軸・6軸部のCALSETを行なうときは、以下のように行ってください。

1

5 軸・6軸部のCALSETの前にフランジとカバーを取外してください。

2

ティーチングペンダント操作ガイドの「CALSET操作メニューの表示」を参照して、5 軸・6軸部のCALSETを実施してください。

3

もとどおりフランジとカバーを3本のボルト(M3×20)で取付けてください。
ボルト締め付けトルク：　1.57 Nm　±　20％
