設計例（高速搬送装置）

下記の高速搬送装置を例に、以下の項目を説明します。

• ねじ軸径、リード、ナットの選定
• 精度、隙間の選定

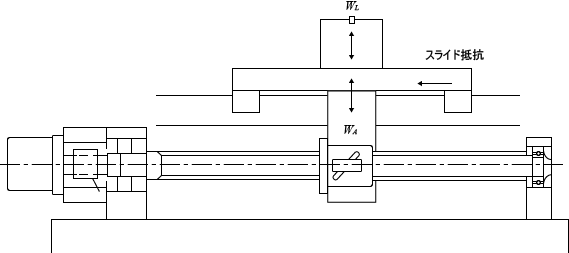

高速搬送装置

設計条件

1. テーブル設計仕様

   項目	記号	内容	備考
   テーブル重量		40kg
   搬送物重量		20kg	(最大)
   最大ストローク		700mm
   早送り速度		1000mm/sec	(60m/min)
   位置決め精度	-	±0.10/700mm	(0.01mm/パルス)
   繰り返し精度	-	±0.010mm
   要求寿命		25000hr	(5年)
   摺動面（転がり）		0.01	(摩擦係数)
   駆動モータ	-	ACモータ	(Nmax=3000rpm)

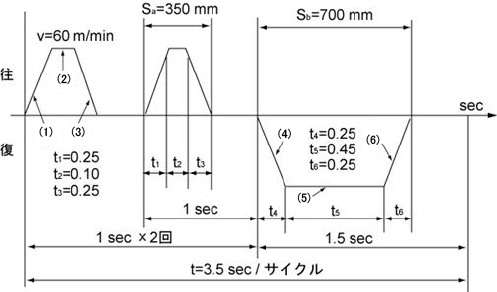

2. 運転条件
