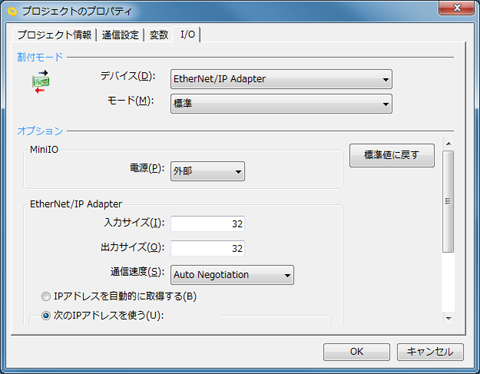

プロジェクトのプロパティ設定

割付モード

デバイス

	設定値
デバイス(D)	"EtherNet/IP Adapter"または"[Parallel] + [EtherNet/IP Adapter]"

モード

「標準」は標準モードを、「互換」はRC3互換モード」を示します。割付けモードの詳細は、「割付モード別機能概要 」を参照してください。

	設定値
モード(D)	"標準"または"互換"

オプション MiniIO

電源

Mini I/O、Hand I/O、パラレルI/Oの最大電流容量合計が1.3A以下の場合、内部電源供給も可能です。

	設定範囲	デフォルト
電源(P)	"外部"または"内部"	外部

オプション EtherNet/IP Adapter

入出力サイズ

入出力サイズは、「汎用入出力のI/O点数算出方法」を参考に設定してください。1バイト単位で入出力の増減ができ、これにより最大汎用入出力点数が決まります。

	モード	設定範囲 (バイト)	デフォルト(バイト)
入力サイズ(I)	標準	5～499	32
	互換	5～501
出力サイズ(O)	標準	4～500	32
	互換	4～500

通信速度

ネットワークの通信設定にあわせて通信速度を選択してください。

	設定範囲	備考	デフォルト
通信速度(S)	Auto Negotiation	接続している機器に応じて自動的に設定	Auto Negotiation
	100M Full Duplex	100Mbpsの全二重
	100M Half Duplex	100Mbpsの半二重
	10M Full Duplex	10Mbpsの全二重
	10M Half Duplex	10Mbpsの半二重

IPアドレス

EtherNet/IP で使用するIPアドレスをDHCPで自動的に取得するか、または指定するかを選択します。指定する場合には詳細を設定します。

選択肢	詳細設定項目
IPアドレスを自動的に取得する(B)	-
次のIPアドレスを使う(U)	-IPアドレス(P) -サブネットマスク(M) -デフォルトゲートウェイ(G)
