第4軸(T軸)のCALSET治具の取付け手順

第4軸(T軸)または全軸のCALSETを行う場合、あらかじめCALSET治具を、以下に説明する手順で取付けてください。

1

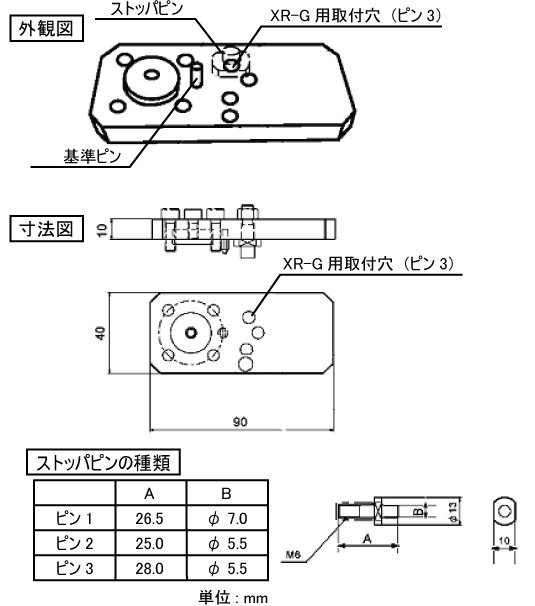

ストッパピンをCALSET治具に組付けます。

2

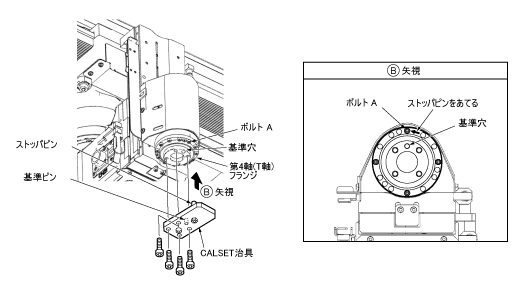

CALSET治具を、下図に示すように、第4軸(T軸)フランジに取付けます。

第4軸(T軸)のCALSET位置は、第4軸(T軸)フランジをまわして、下図のストッパピンが“ボルトA”に当たる位置です。
