配線・配管固定用のステーの製作例
保守・点検のためにロボットのカバーを脱着することがあります。配線・配管固定用のステーはカバー脱着の支障にならないように設置してください。
配線・配管用のステーは、以下に示すステー1、ステー2、ステー3およびステー4を参考に製作してください。

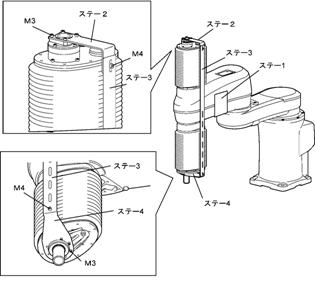

ステーの全体取り付け例
HM/HMSのステーの例
|
HM/HMS-W（防塵防滴タイプ）のステーの例
|

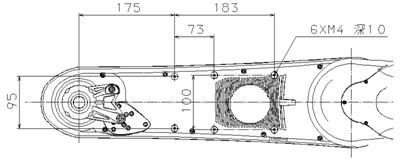

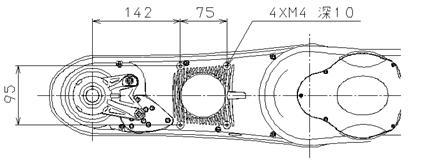

セカンドアーム下部の既設ねじ位置図
HM-4*60*(-W)、HM/HMS-4*70*(-W)
|
HM/HMS-4*85*(-W)、HM-4*A0*(-W)
 |
