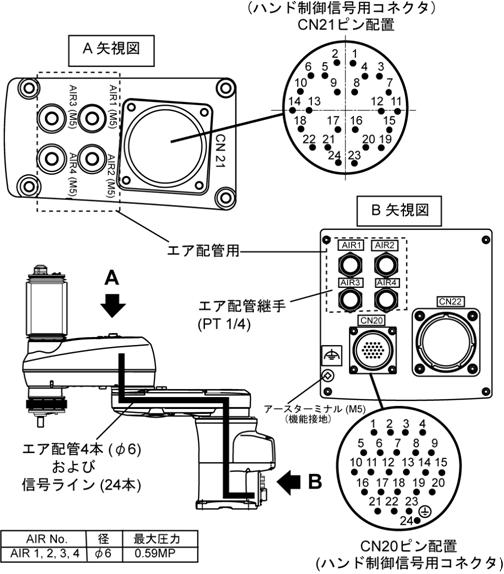

HM/HMS-W-UL (防塵防滴タイプ UL仕様)

図が見にくい場合はこちらをご覧ください。(PDF:109KB)

注1 : CN21のピン番号1～24とCN20のピン番号1～24は同じピン番号間が接続されています。許容電流は1ラインあたり1Aです。

注2 : CN20、CN21には付属のコネクタセットをお使いください。

410889-084*

410877-064*
(CN20用)

CE01-6A24-28SC-D(D69)
(ストレートプラグ)

(第一電子工業製)

410877-065*
(CN20用)

CE01-24BS-DS
(ストレートバックシェル)

(第一電子工業製)

410877-066*
(CN20用)

CE3057-16A-1-D
(ケーブルクランプ)

(第一電子工業製)

適合配線径
φ15～19.1

410877-067*
(CN20用)

CE3057-16A-4-D
(ケーブルクランプ)

(第一電子工業製)

410877-047*(*1)
(CN21用)

WEBSP2524AM-1-D(R1)
(ストレートプラグ)

(第一電子工業製)

適合配線径
φ12.5～16
