HM/HMS-W (防塵防滴タイプ)
|

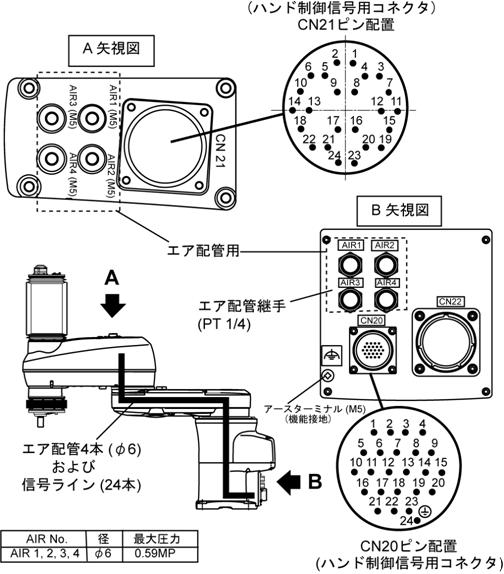

図が見にくい場合はこちらをご覧ください。(PDF:109KB) |
|
注1 : CN21のピン番号1～24とCN20のピン番号1～24は同じピン番号間が接続されています。許容電流は1ラインあたり1Aです。 注2 : CN20、CN21には付属のコネクタセットをお使いください。 |
| コネクタセット品番 | 品 番 | 型式と品名 | 外観図 |
|
|---|---|---|---|---|
| 410889-010* | 410877-048* (CN20用) |
JL05-6A24-28S-(A72) (日本航空電子工業製) |
|
|
| 410877-049* (CN20用) |
JL05-24EB3B-(17)-(A72) (日本航空電子工業製) |
適合配線径 |
|
|
| 410877-050* (CN20用) |
JL05-24EB3B-(21)-(A72) (日本航空電子工業製) |
適合配線径 |
||
| 410877-047*(*1) (CN21用) |
WEBSP2524AM-1-D(R1) (第一電子工業製) |
適合配線径 |
|
|
*1 : 2019年5月頃よりコネクタを変更しています。コネクタは互換性があるため、どちらのコネクタでもロボットとの接続が可能です。ただし、適合配線径が旧品のものと異なります。変更後のコネクタを使用する場合は上記表記載の適合配線径に適したケーブルを使用してください。
