防塵・防滴タイプ/H1グリスタイプのエア配管、信号配線

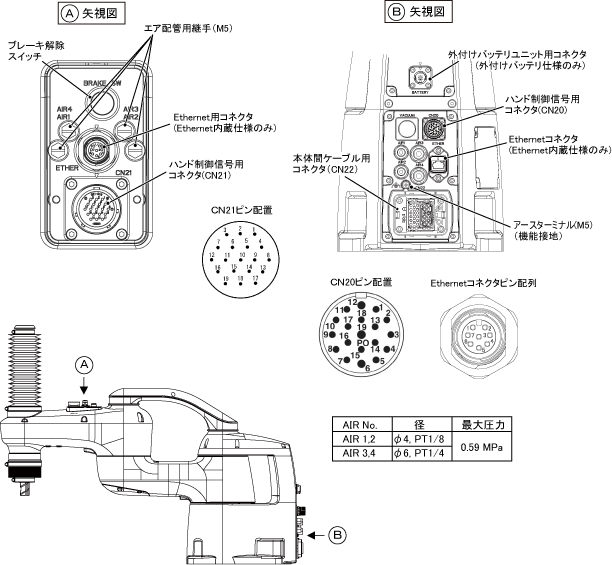

下図はEthernet内蔵仕様、外付けバッテリ仕様です。
|
図が見にくい場合はこちらをご覧ください。(PDF:783KB) |
|
注1 : CN21のピン番号1～19とCN20のピン番号1～19は同じピン番号間が接続されています。許容電流は1ラインあたり1Aです。 注2 : CN20、CN21には付属のコネクタセットをお使いください。 |
供給するエアにはエアフィルタ(ろ過度 : 5µm以下推奨)に通したドライエアを使用してください。配管前にエアチューブ内をドライエアでエアブロー(フラッシング)してください。エアチューブ内の切粉、切削油、ゴミ等はバルブの故障につながることがあります。
| コネクタセット品番 | 品 番 | 型式と品名 | 外観図 | |
|---|---|---|---|---|
| 410889-098* | 410877-101* (CN20用) |

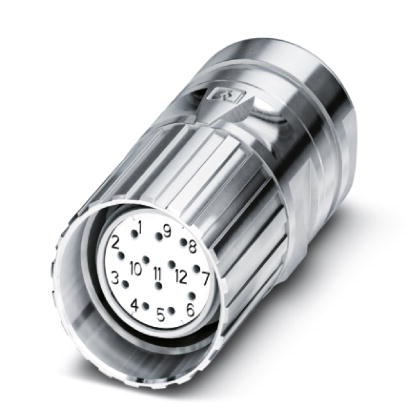

CA-19S1N1280DNS (フェニックス製) |
|
|
| 410877-044*(*1) (CN21用) |
WEBSP2119M-1-D(R1) (第1電子工業製) |
適合配線径 |
|
|
| - | 410877-098* (Ethernet用) |
SACC-MS-8QO SH ETH SCO (フェニックス製) |
|
|
| 410877-102* (Ethernet用) |

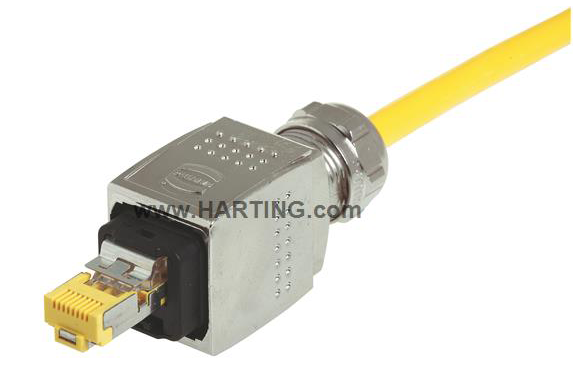

09 35 225 0401 (HARTING製) |
|
||
*1 : 2019年5月頃よりコネクタを変更しています。コネクタは互換性があるため、どちらのコネクタでもロボットとの接続が可能です。ただし、適合配線径が旧品のものと異なります。変更後のコネクタを使用する場合は上記表記載の適合配線径に適したケーブルを使用してください。
