標準タイプ/ジャバラタイプのエア配管、信号配線

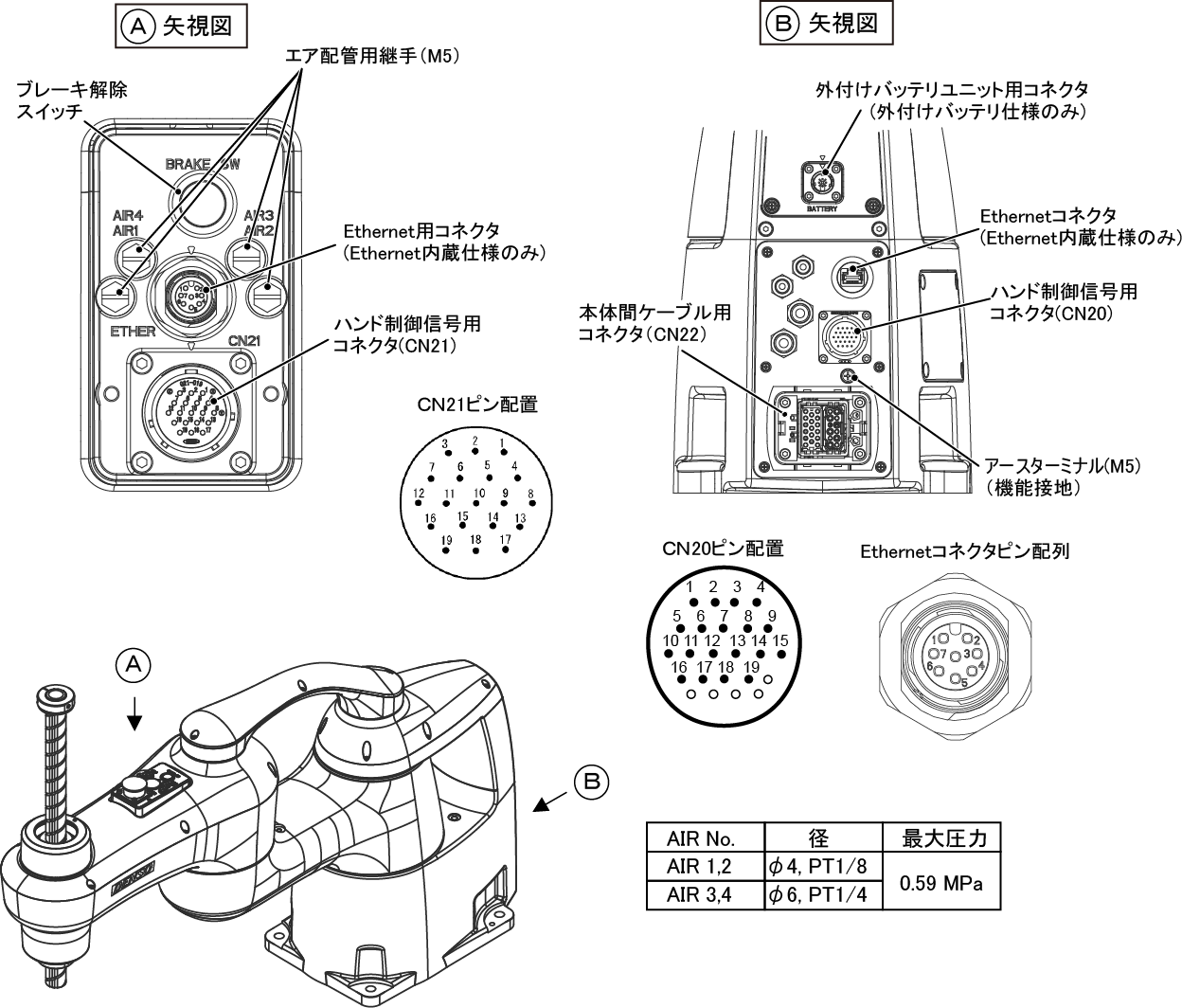

下図はEthernet内蔵仕様、外付けバッテリ仕様です。
|
図が見にくい場合はこちらをご覧ください。(PDF:864KB) |
|
注1：CN21のピン番号1～19とCN20のピン番号1～19は同じピン番号間が接続されています。許容電流は1ラインあたり1Aです。 注2：CN20、CN21には付属のコネクタセットをお使いください。 |
供給するエアにはエアフィルタ(ろ過度：5µm以下推奨)に通したドライエアを使用してください。配管前にエアチューブ内をドライエアでエアブロー(フラッシング)してください。エアチューブ内の切粉、切削油、ゴミ等はバルブの故障につながることがあります。
| コネクタセット品番 | 品 番 | 型式と品名 | 外観図 |
|---|---|---|---|
| 410889-007* | 410877-017* (CN20用) |
SRCN6A25-24S(丸型コネクタ) (日本航空電子工業製) |
 |
| 410877-042* (CN21用) |
JMSP2119M(ストレ－トプラグ) (第1電子工業製) |
 |
|
| - | 410877-098* (Ethernet用) |
SACC-MS-8QO SH ETH SCO (フェニックス製) |
 |
