非常停止時、モータOFFで各軸を動かすには

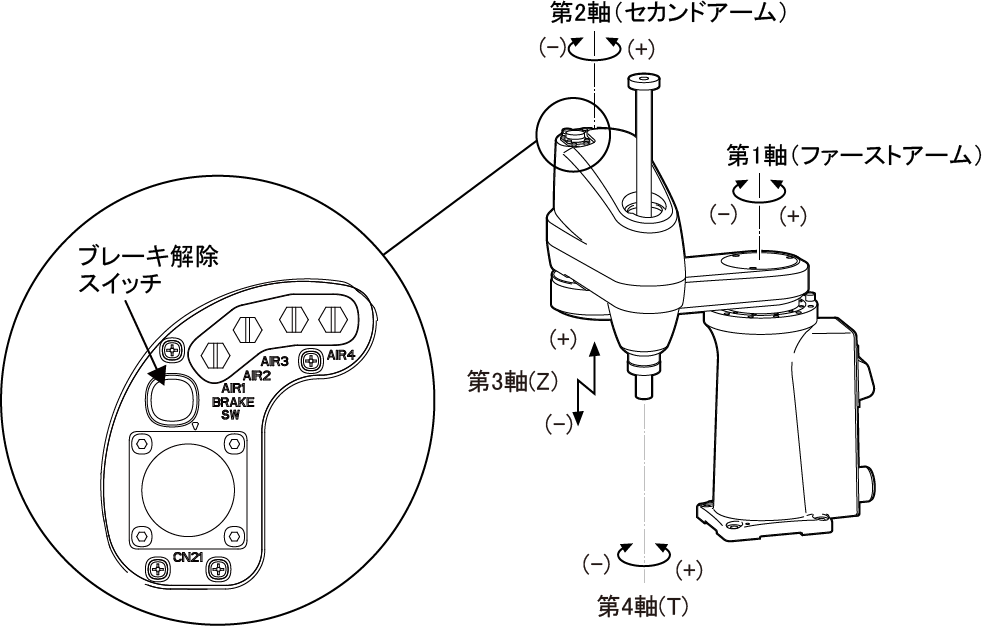

非常停止時、モータOFFのまま各軸を動かす方法を下表に示します。なお、第3軸(Z)・第4軸(T)は、ブレーキ付ですのでブレーキ解除の操作が必要です。
ブレーキ解除操作を行うと、Z軸が落下します。けがおよび設備損傷の恐れがないことを確認の上、作業を行ってください。
非常停止時の各軸の動かし方
| 軸 | 各軸の動かし方 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 第1軸 | 手でアームを押して動かす。 | ||||||||
| 第2軸 | |||||||||
| 第3軸（Z軸） |
モータのブレーキを解除して、手で軸を動かす。 ブレーキ解除を行うには、以下の方法があります。
|
||||||||
| 第4軸（T軸） | |||||||||
|
|||||||||
手でロボットを動かす際は、プラスチックカバー以外の部分を持って行ってください。
