コネクタの組付け手順

締付けナットへのEthernetケーブルの組付け手順を説明します。

1

ケーブルの端末処理をします。

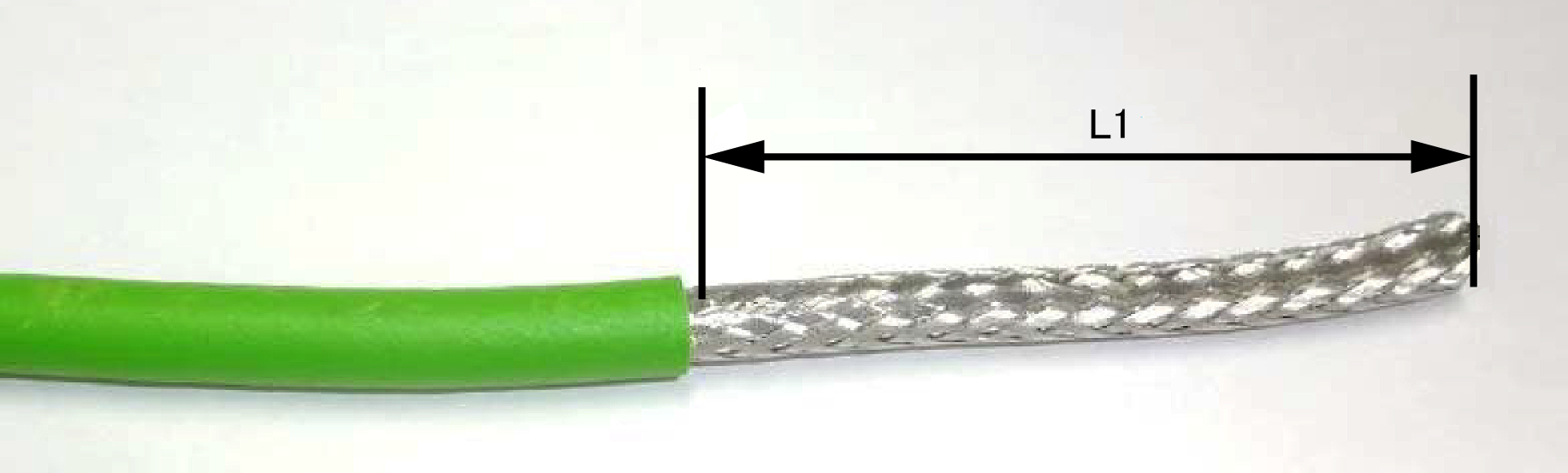

ケーブル端からL1(40～80mm)剥いてください。
(推奨工具：フエニックス・コンタクト製　WIREFOX-D 11 (1212160))

2

ケーブルのシールド線を処理します。

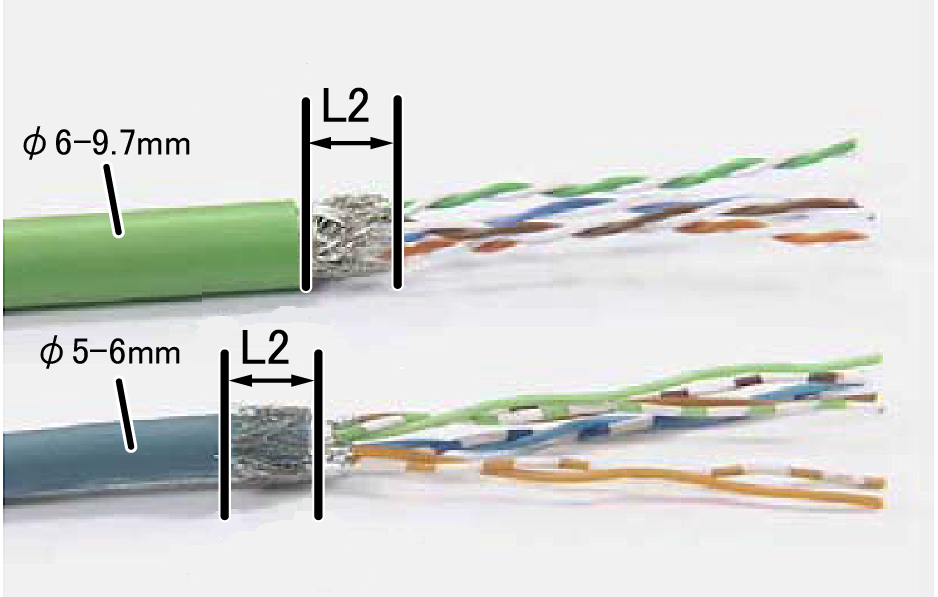

シールド線をL2=約6㎜残し、電線以外のもの(電線を覆っているアルミ箔や、電線と電線の間にある紐など) を取り除きます。

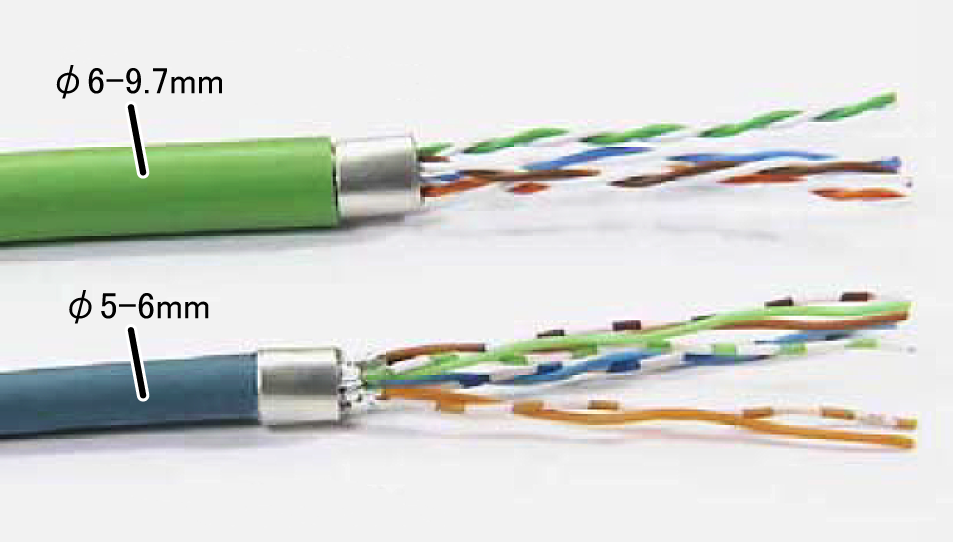

ケーブル外形により処理方法が異なります。

• φ≧6mm：折り返さない
• φ<6mm：ケーブルシース上に折り返す

3

シールド線を太さφ6～7程度になるよう、付属の粘着剤付導電テープで束ねます。
ツイストペアの場合は撚りを戻し、締付けナットの端子の色(STEP 5で説明)に合わせて整えておくと、スムーズに作業を行えます。

4

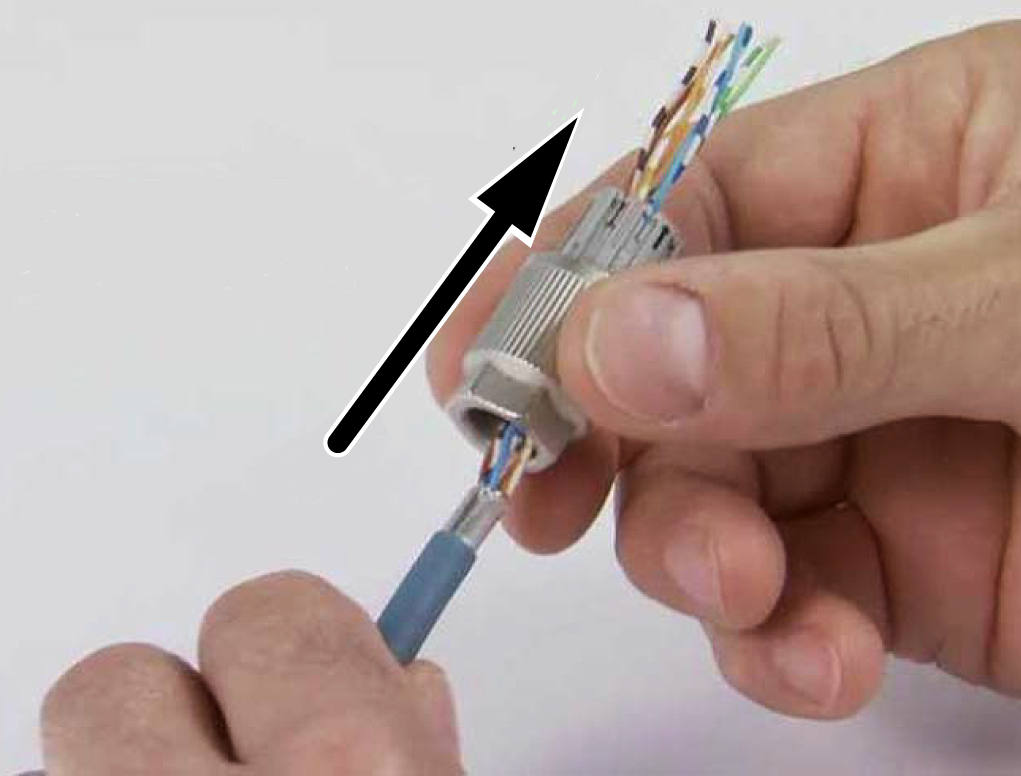

締付けナットにケーブル線を通します。

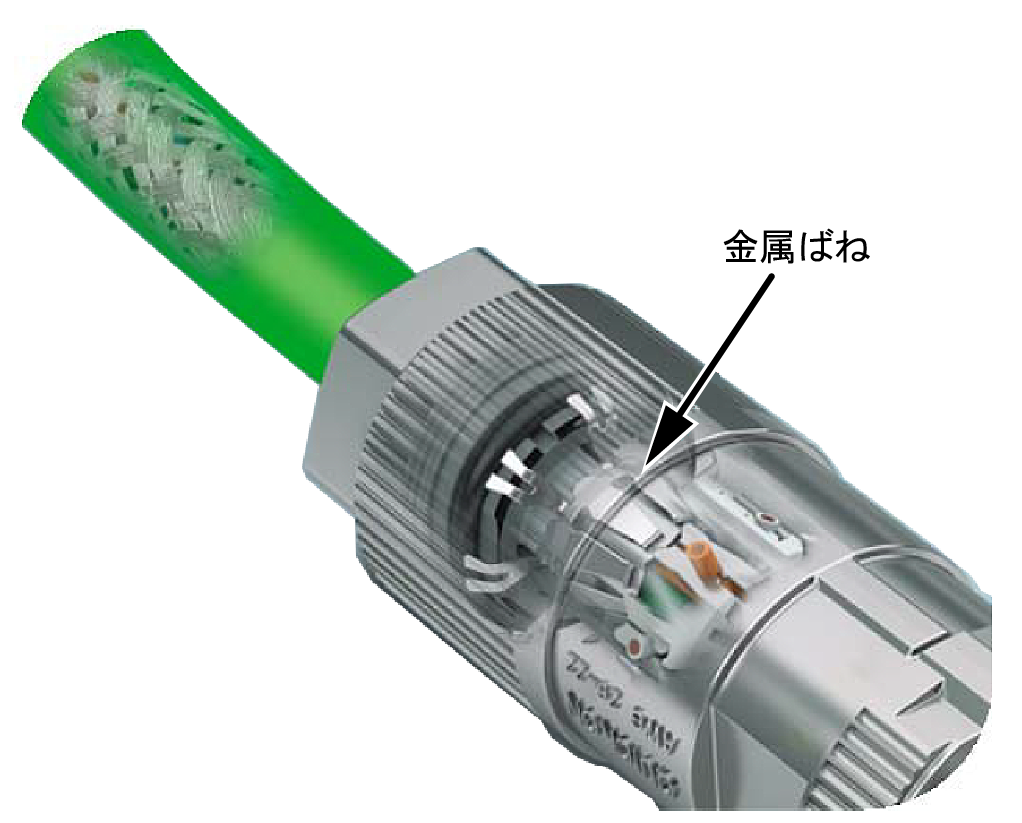

シールド線を束ねた箇所が、締付けナット内部の金属ばねに接触するまでケーブルを軽く押し込みます。

5

端子の色と同じ色の電線を、端子の隙間に押し込みます。

6

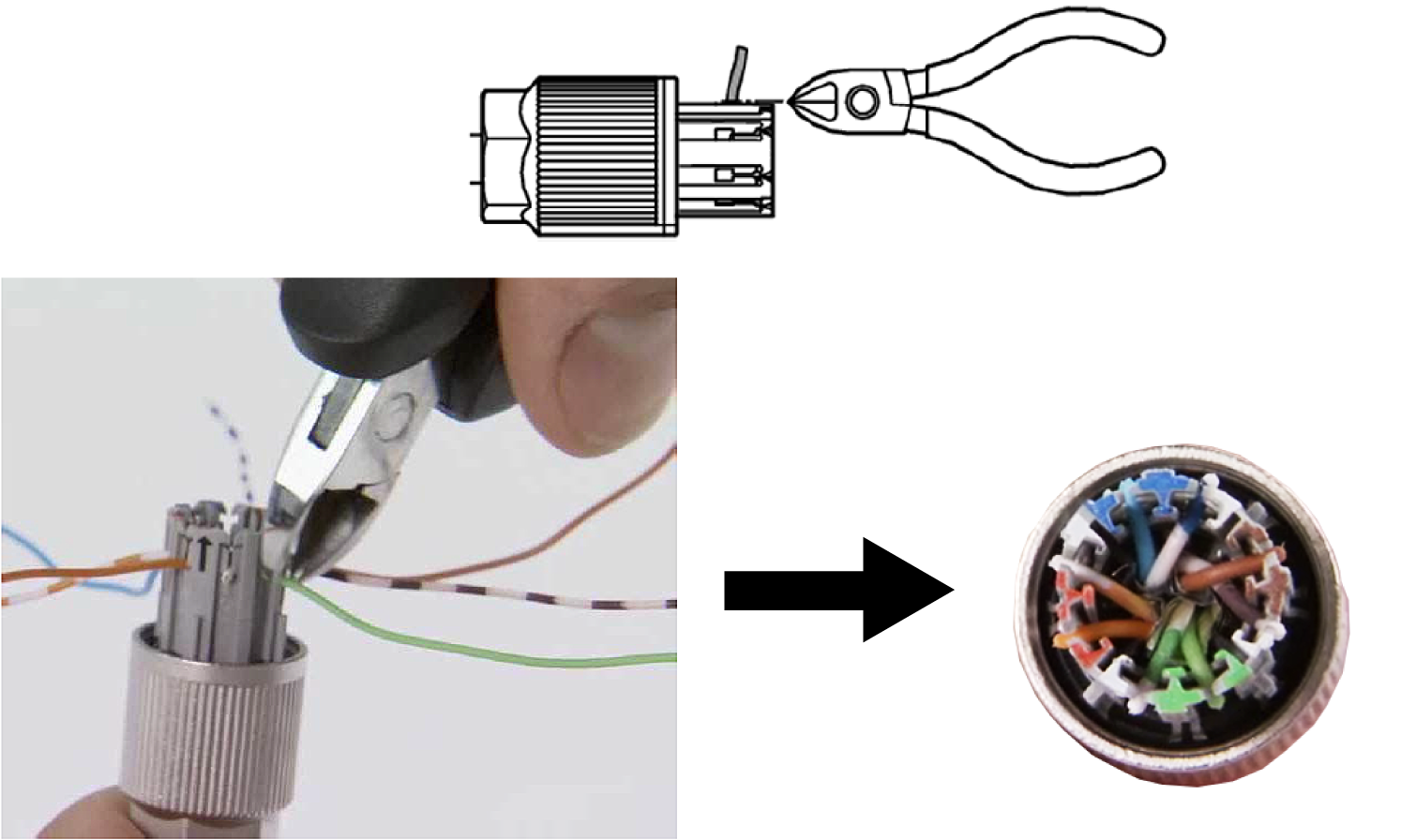

余分な電線をニッパーで切ります。

7

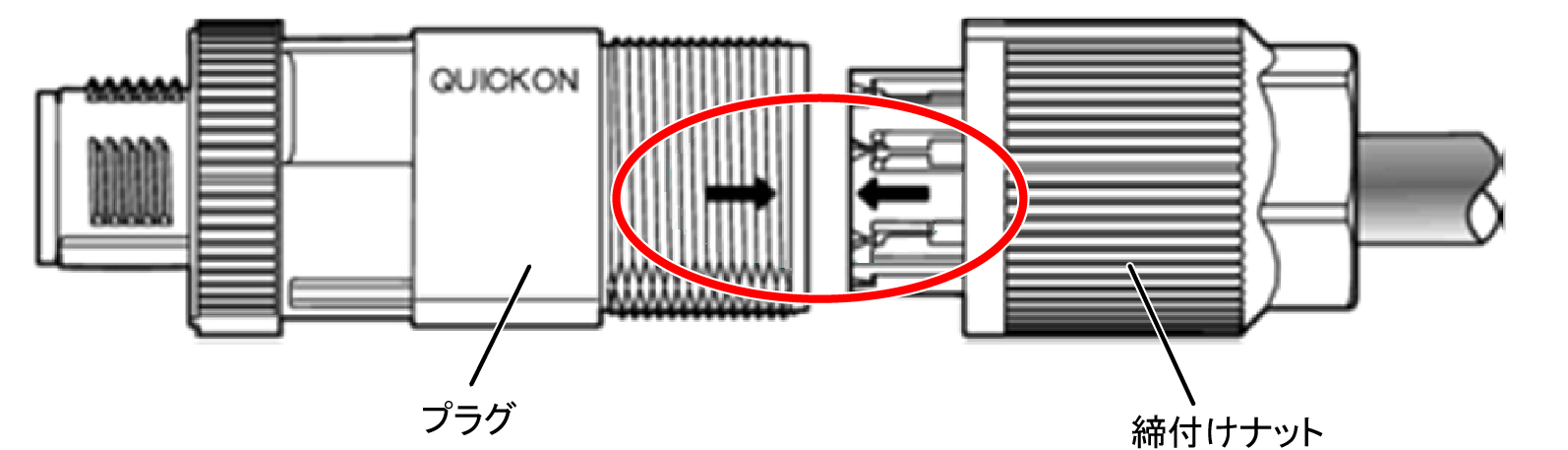

プラグと締付けナットの矢印を合わせ、プラグに締付けナットを挿入します。

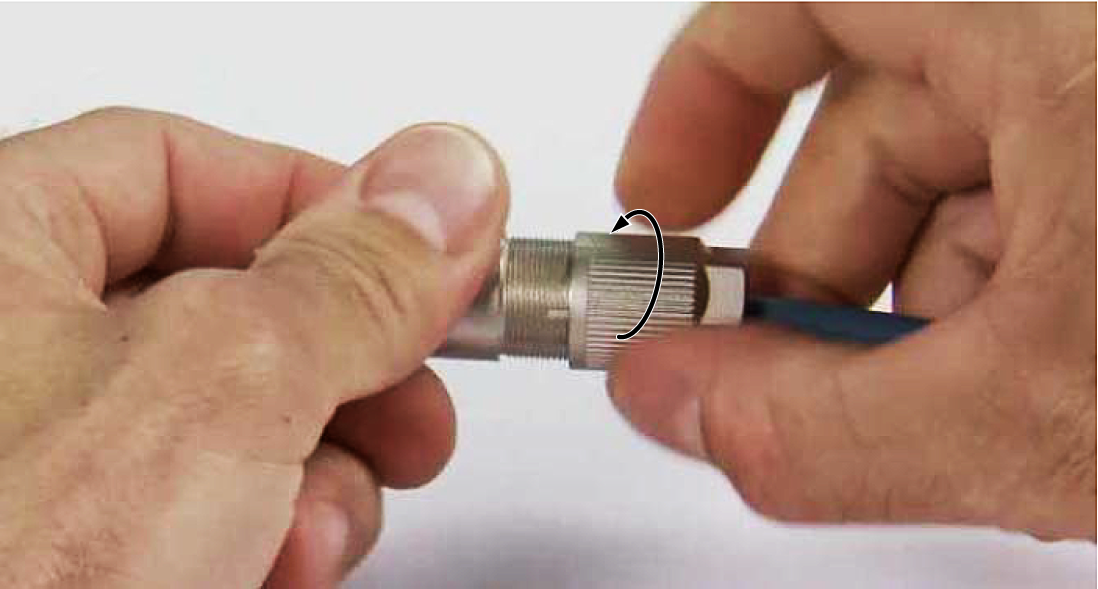

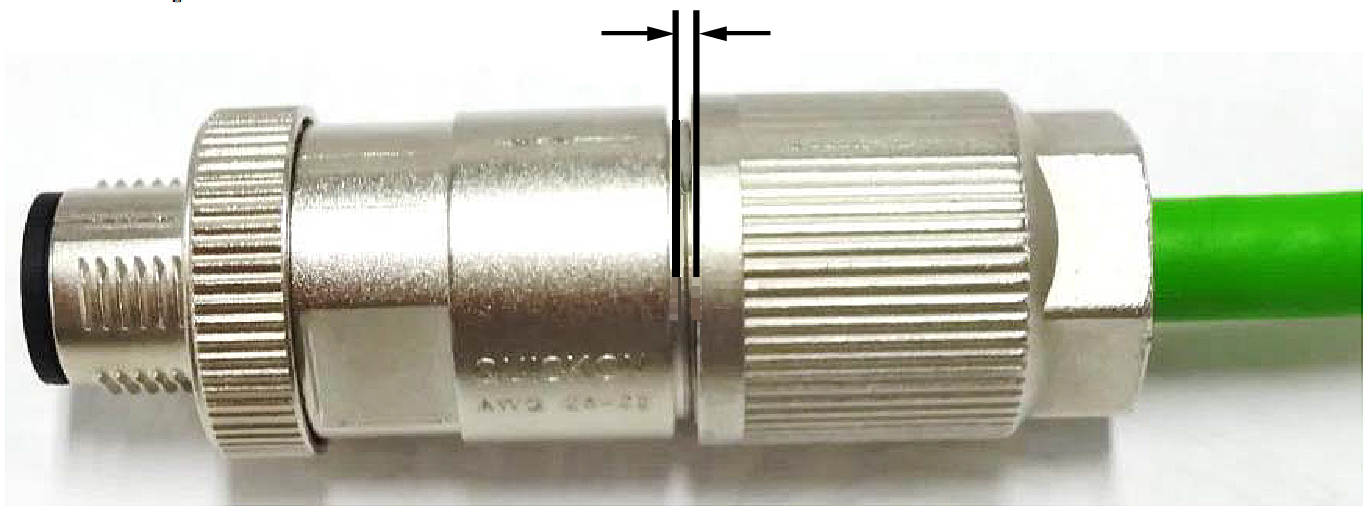

矢印が見えなくなるまで手で締付けナットを回します。

8

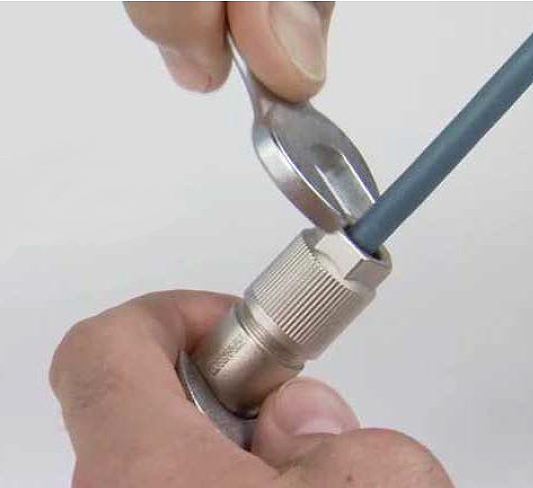

レンチ（口幅15mm）でプラグの側面にある平らな面を挟んで固定し、締付けナットをトルクレンチで増し締めします。（推奨トルク値：5Nm）
