ピン配置と印刷されている線色
本コネクタの端子には、ストレート結線(TIA/EIA-568-B)で結線するための線色が印刷されております。
従って、ストレート結線(TIA/EIA-568-B)で結線する場合は、下図を参照する必要はありません。
その他の結線を行う場合、下図を参照してください。

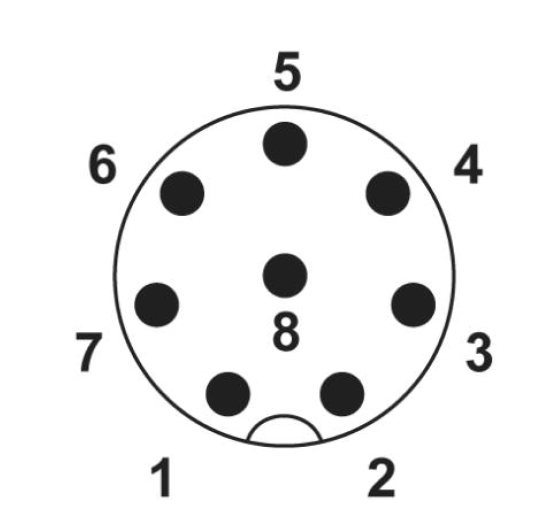

ピン配置
印刷されている線色
| ピン番号 | 線色 | 信号名 | 極数 | 準拠規格 |
|---|---|---|---|---|
| 1 | 白/青 | D3- | 8 | TIA/EIA-568-B |
| 2 | 白/茶 | D4+ | ||
| 3 | 茶 | D4- | ||
| 4 | 橙 | D1- | ||
| 5 | 白/緑 | D2+ | ||
| 6 | 白/橙 | D1+ | ||
| 7 | 青 | D3+ | ||
| 8 | 緑 | D2- |
