ID : 1803

外部速度設定画面の表示・変更

操作経路：ティーチングペンダントの[SPEED]キー

外部速度の設定を行います。

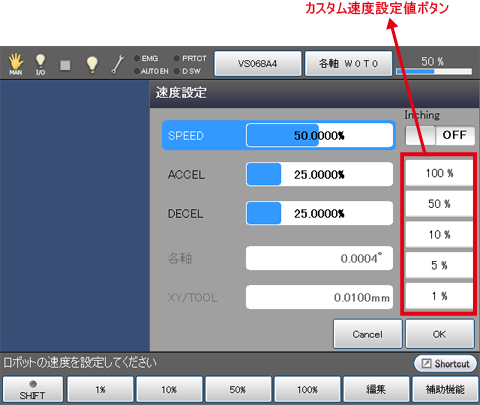

ティーチングペンダントの[SPEED]キーを押すと、次のような[速度設定]ウィンドウが表示されます。

項目を選択して値を変更します。
項目の選択には、下記のようにいくつかの方法があります。

項目の選択方法
方法1 「SPEED」、「ACCEL」、「DECEL」をタッチします。
方法2 上下方向の矢印キーを押します。

値の変更には、下記のようにいくつかの方法があります。値の変更後、[速度設定]ウィンドウの[OK]を押すと、変更が確定します。

値の変更方法
方法1 数値で指定します。(下記[F5 編集] 参照)
方法2 該当数値のファンクションキーを押します。(下記「使用可能なファンクションキー」参照)
方法3 該当のカスタム速度設定値のボタンを押します。
カスタム速度設定値ボタンは、[速度設定]ウィンドウ右部に縦に並んでいます。カスタム速度設定値は任意に指定ができます。（下記「F6 補助機能」参照）
方法4 左右方向の矢印キーを押します。"5%"刻みで変化します。
方法5 ジョグダイヤルを操作します。"2%"刻みで変化します。
方法6 数値の表示箇所をタッチします。タッチした位置の値に切替り、背景のバー表示が変化します。現在の選択項目とは異なる数値欄をタッチした場合は、項目も同時に切替ります。
使用可能なファンクションキー
[F1 1%]

「SPEED」、「ACCEL」、「DECEL」の項目を選択して[1%]を押すと、設定の表示が1%に変わります。
[速度設定]ウィンドウの[OK]を押すと、変更が確定します。
[F2 10%]

「SPEED」、「ACCEL」、「DECEL」の項目を選択して[10%]を押すと、設定の表示が10%に変わります。
[速度設定]ウィンドウの[OK]を押すと、変更が確定します。
[F3 50%]

「SPEED」、「ACCEL」、「DECEL」の項目を選択して[50%]を押すと、設定の表示が50%に変わります。
[速度設定]ウィンドウの[OK]を押すと、変更が確定します。
[F4 100%]

「SPEED」、「ACCEL」、「DECEL」の項目を選択して[100%]を押すと、設定の表示が100%に変わります 。
[速度設定]ウィンドウの[OK]を押すと、変更が確定します。
[F5 編集]

「SPEED」、「ACCEL」、「DECEL」の項目を選択して[編集]を押すと、テンキーが表示されますので、テンキーで設定したい値を入力後、[OK]を押すと、設定の表示が入力した値に変更されます。
変更された値は、[速度設定]ウィンドウの[OK]を押すと確定します。

[F6 補助機能]

[補助機能]画面が表示されます。
[速度設定]ウィンドウ右部に縦に表示されるカスタム速度設定値を設定します。

ID : 1803
