I/O ビット計算機能の操作
操作経路：[F4 I/O] - [I/Oモニタ上の[計算]キー]

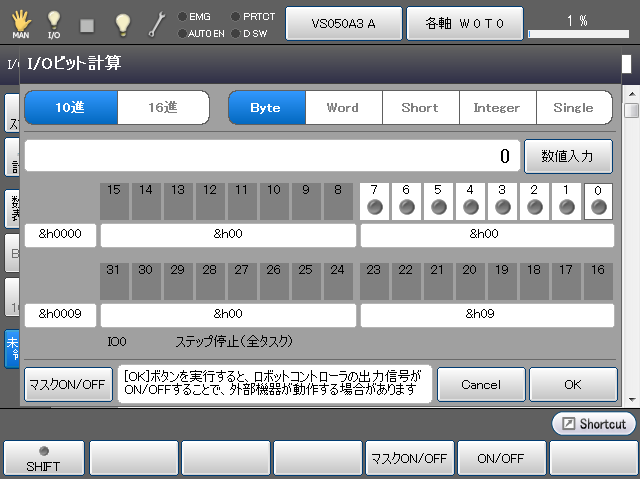

[I/Oモニタ上の[計算]キー]を押すと、次のような[I/O ビット計算]ウィンドウが表示されます。
| ファンクションキー以外のキー | |
|---|---|
| [10進・16進] | 10進数、もしくは、16進数のどちらで計算結果を表示するのかを切り替えます。 |
| [Byte] | 1バイト分のビット計算を行います。 |
| [Word] | 2バイト分のビット計算を行います。 |
| [Short] | 2バイト分のビット計算（正負整数値）を行います。 |
| [Integer] | 4バイト分のビット計算（整数値）を行います。 |
| [Single] | 4バイト分のビット計算（小数）を行います。 |
| [数値入力] |
テンキーが表示されます。 テンキーを使用してビット計算値を入力し、[OK]を押すと、入力した値に相当するビットがONします。 |
| [マスクON/OFF] | マスクの設定を行うビットを選択し、[マスクON/OFF]を押すと、選択したビットのマスクON/OFFを切り替えることができます。 |
| 使用可能なファンクションキー | |
|---|---|
| [F4 マスクON/OFF] | マスクの設定を行うビットを選択し、[マスクON/OFF]を押すと、選択したビットのマスクON/OFFを切り替えることができます。 |
| [F5 ON/OFF] | 選択したビットのI/OのON/OFFを切り替えます。 |
| [F11 数値入力] |
テンキーが表示されます。 テンキーを使用してビット計算値を入力し、[OK]を押すと、入力した値に相当するビットがONします。 |
