ペンダントケーブルの交換方法
ティーチングペンダントは防水構造(IP65)になっています。ケーブルを交換する場合、以下の手順で慎重に交換してください。不注意な交換作業は、防水性を劣化させる恐れがあります。
ペンダントケーブルを交換する場合、付属のシール用O-リングは必ず交換してください。
1
スクリュー5本を緩め、リアカバーを外します。
2
ケーブル固定部のナットAを緩めます。
3
次にナットBを緩めます。
4

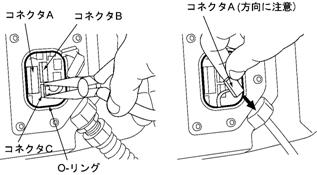

ペンダントケーブルのコネクタ3個（A、B、C）をラジオペンチ等で外します。
コネクタを取り外すときは、配線・コネクタ・O-リング用溝に損傷を与えないように注意してください。
5
ケーブルをペンダントから外します。
コネクタAを右図の方向にして引き出してください。
6
古いO-リングを取り外します。
O-リング用溝に損傷を与えないように粘着テープを使って取り外してください。
7
「交換用ペンダントケーブル」をペンダントに入れ、ナットBを締めます。
＜締め付けトルク＞
ナットB：1.69～1.85 Nm
8

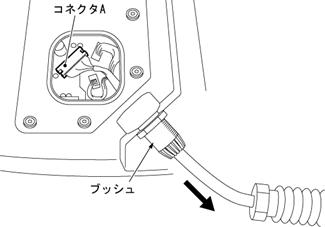

ケーブルにつけられている結束バンドがブッシュ内にあたるまで矢印の方向にケーブルを引きます。
ケーブルを引くときは、結束バンドがブッシュから出ないよう注意してください。
9
ナットAを締めます。ペンダントケーブルのコネクタ3個（A、B、C）を接続します。
＜締め付けトルク＞ナットA：1.69～1.85 Nm
10
新品のO-リングを溝に装着します。
O-リングは、ねじれのないように溝に装着してください。
11
リアカバーを装着しスクリュー5本を締め付けます。
- リアカバーを装着するときにO-リングを挟み込まないよう注意してください。
- スクリューは下図の1～5の順に締め付けてください。
＜締め付けトルク＞
リアカバー用スクリュー：0.54～0.66 Nm
