プロジェクトのプロパティ設定

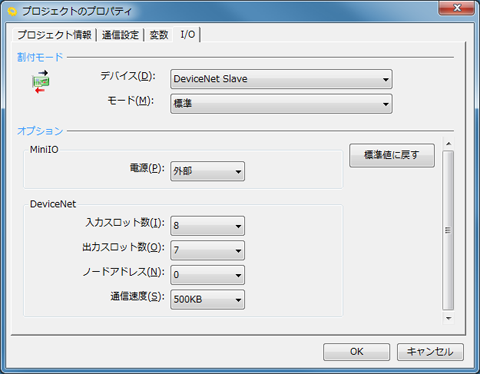

I/O増設ボードとしてDeciveNetスレーブボードを使用する場合、WINCAPSIII「プロジェクトの設定」「I/O」タブにて下記の情報を登録する必要があります。

割付モード

	設定値
デバイス(D)	"DeviceNet Slave"または"[Parallel] + [DeviceNet Slave]"

「標準」は標準モードを、「互換」はRC3互換モードを示します。割付けモードの詳細は、「割付モード別機能概要」を参照してください。

	設定値
モード(D)	"標準"または"互換"

Mini I/O、Hand I/O、パラレルI/Oの最大電流容量が合計で1.3A以下の場合、内部電源供給も可能です。

	設定範囲	デフォルト
電源(P)	"外部"または"内部"	外部

入出力スロット数は、「入出力スロット数早見表」を参考に設定してください。1バイト単位で入出力の増減ができ、これにより最大汎用入出力点数が決まります。

	設定範囲	デフォルト
入力スロット数(I)	5～32 (バイト)	8 (バイト)
出力スロット数(O)	4～32 (バイト)	7 (バイト)

	設定範囲	デフォルト
ノードアドレス(N)	0～63	0

	設定範囲	デフォルト
通信速度(S)	"125K", "250KB", "500KB""のいずれか	500KB
