DeviceNet通信コネクタ

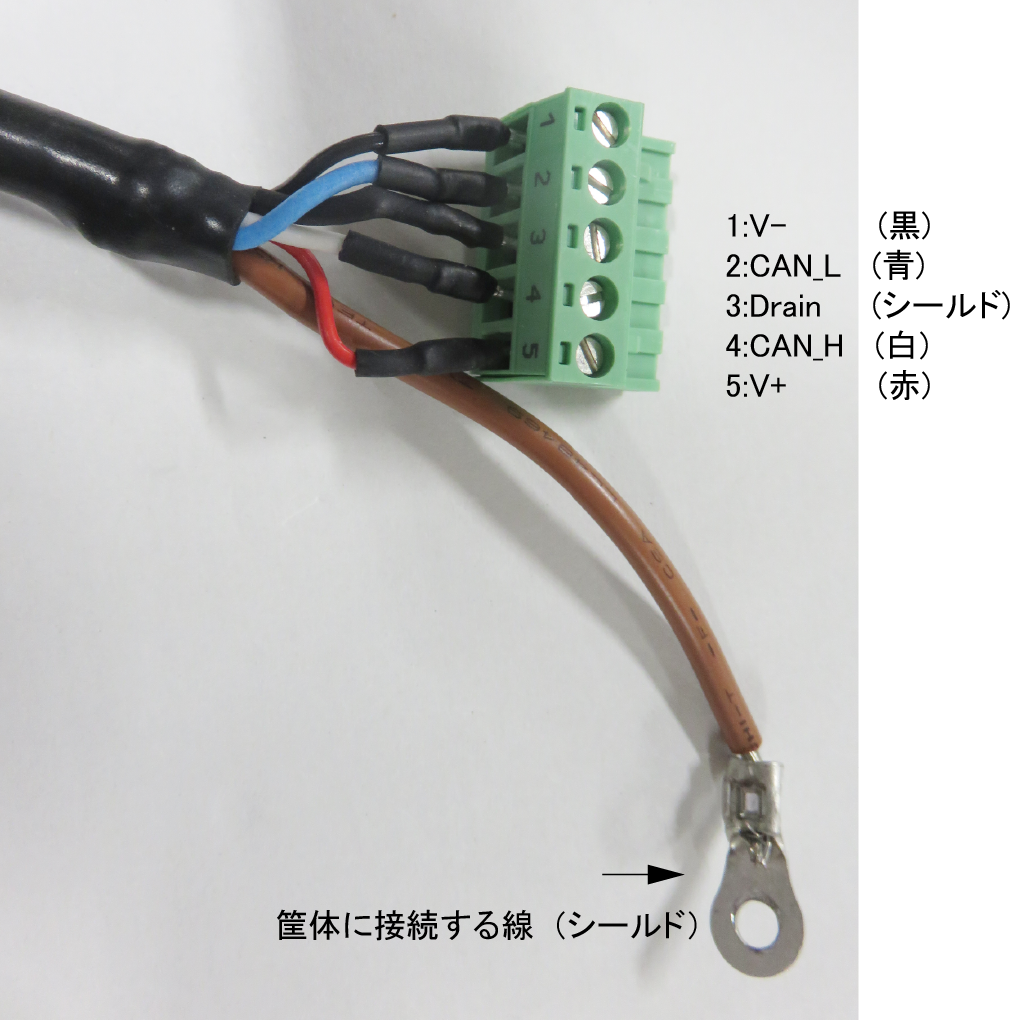

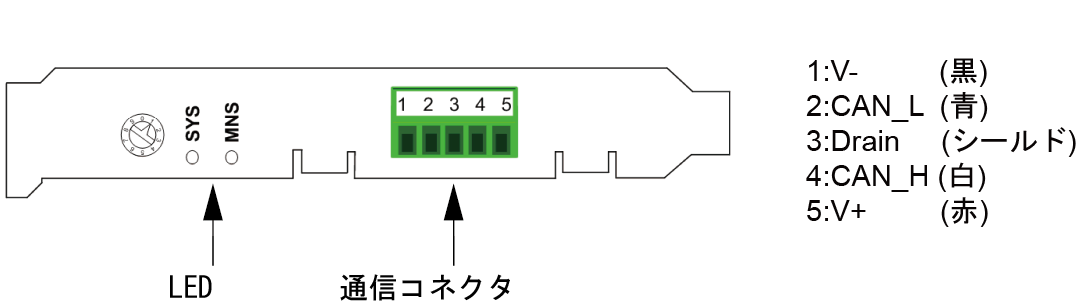

ピン配列は以下の通りです。
コントローラ電源（ネットワーク電源を含む）がONの状態では、通信コネクタの脱着を行ったり、端子に触れないでください。故障の原因になります。
|

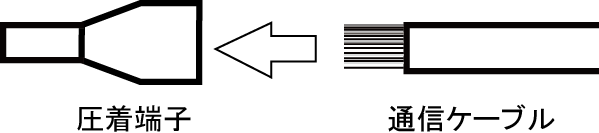

なお、接続する通信ケーブルの圧着端子として下記のいずれかの製品を推奨します。
| No | 圧着端子 | 専用工具 | 備考 |
|---|---|---|---|
| 1 |
フェニックス・コンタクト社製 AIシリーズ |
フェニックス・コンタクト社製 形ZA3 |
|
| 2 |
ニチフ製 TCシリーズ 細ケーブル用：TC 0.3-9.5 太ケーブル用：TC 2-11（電源用） TC 1.25-11（通信用） |
NH-69 |
 |
