増設ボードの取り付け

DeviceNetスレーブボード、CC-Linkなどの増設ボードをRC8シリーズコントローラの拡張スロットに取付ける方法について説明します。

1

コントローラの電源スイッチを切り、電源ケーブルを外します。

2

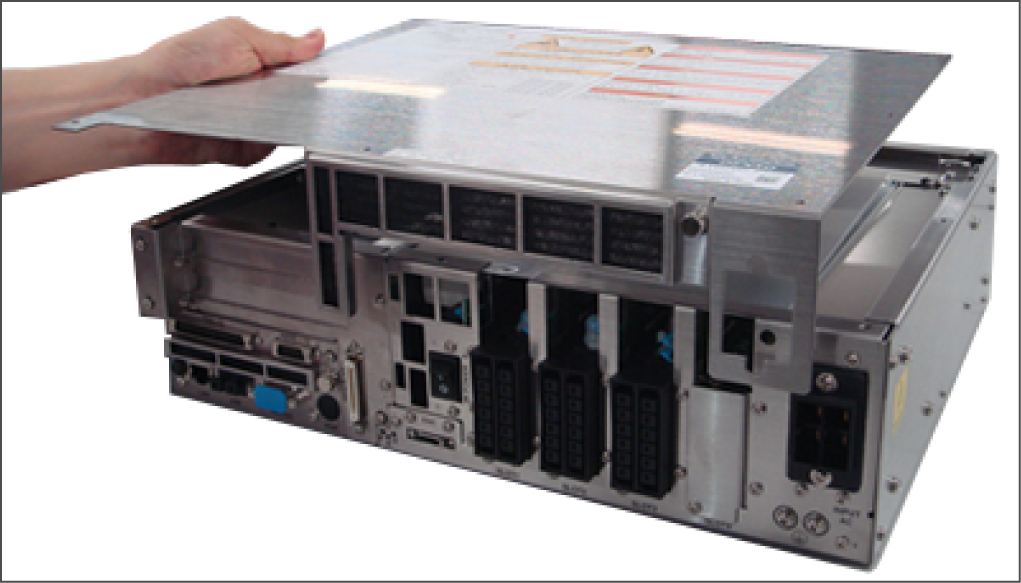

スクリュー7本を外し、コントローラの上蓋を取外します。

3

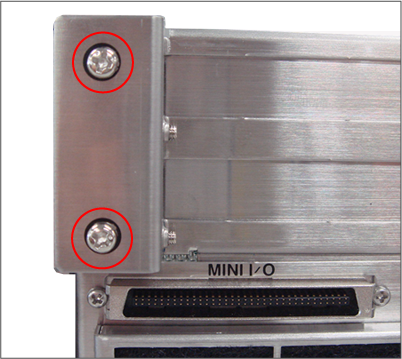

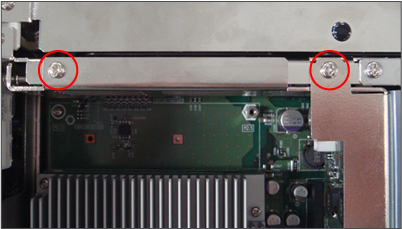

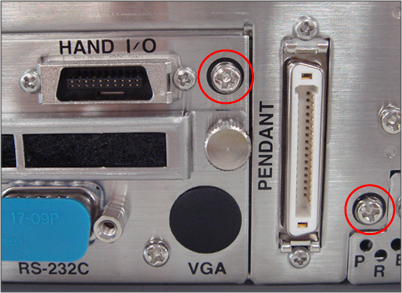

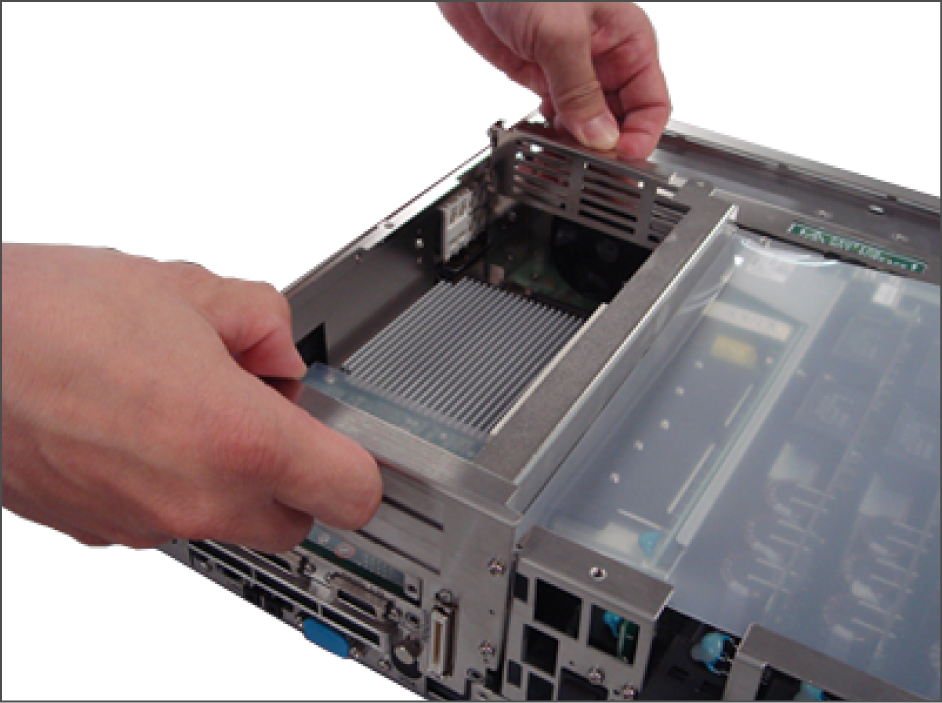

コントローラ前面のスクリュー4本と、コントローラ上面のスクリュー2本を外し、増設ボード取付けケースを外します。

4

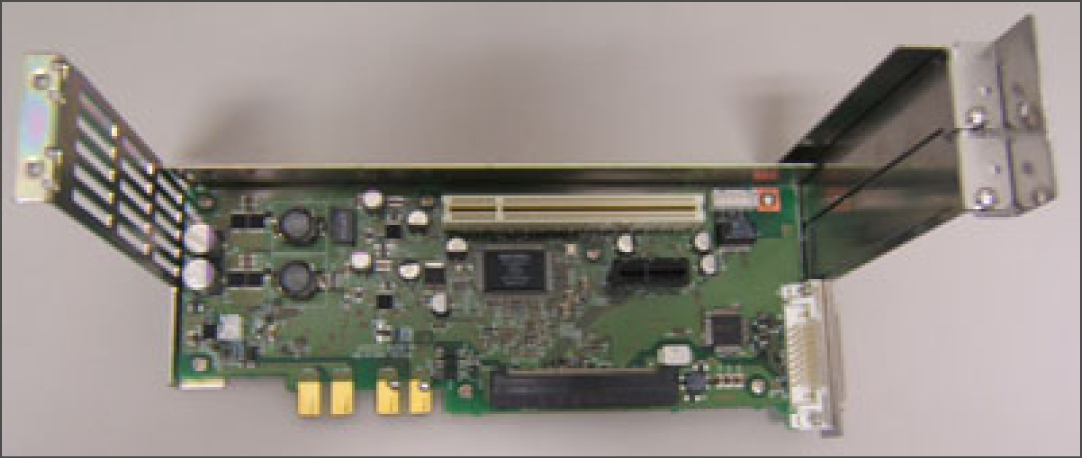

平らな場所に増設ボード取付けケースを置きます。

5

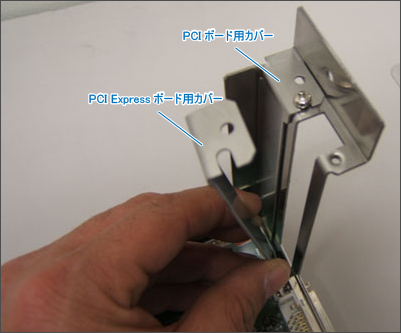

スクリューを外し、カバーを外します。

6

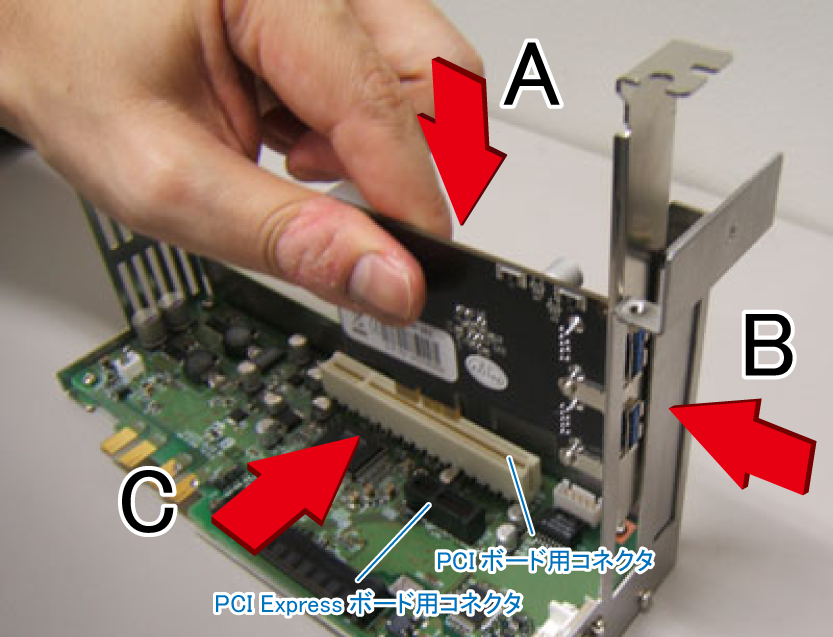

増設ボードをコネクタにしっかりと奥まで差込みます。

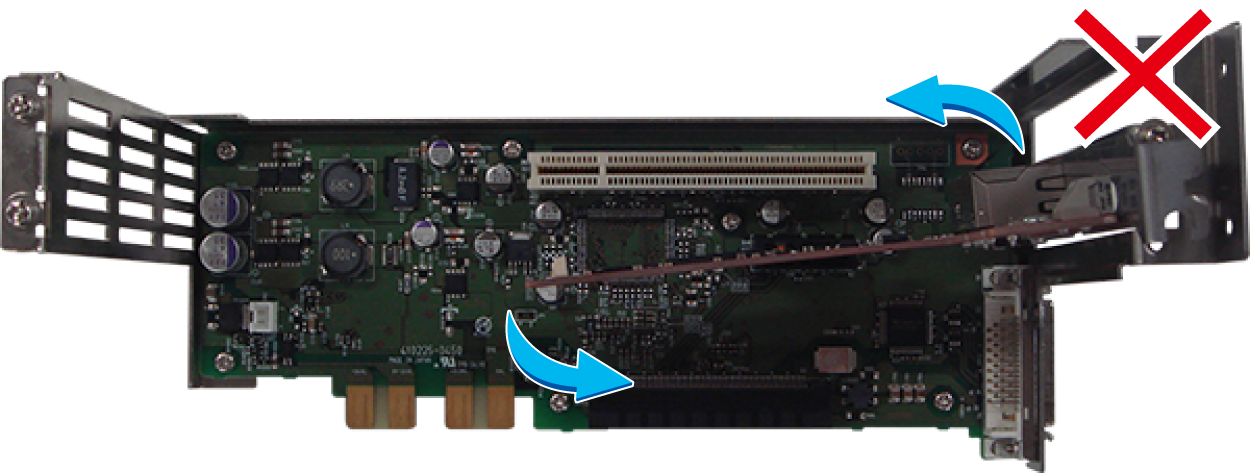

• 良い例/悪い例

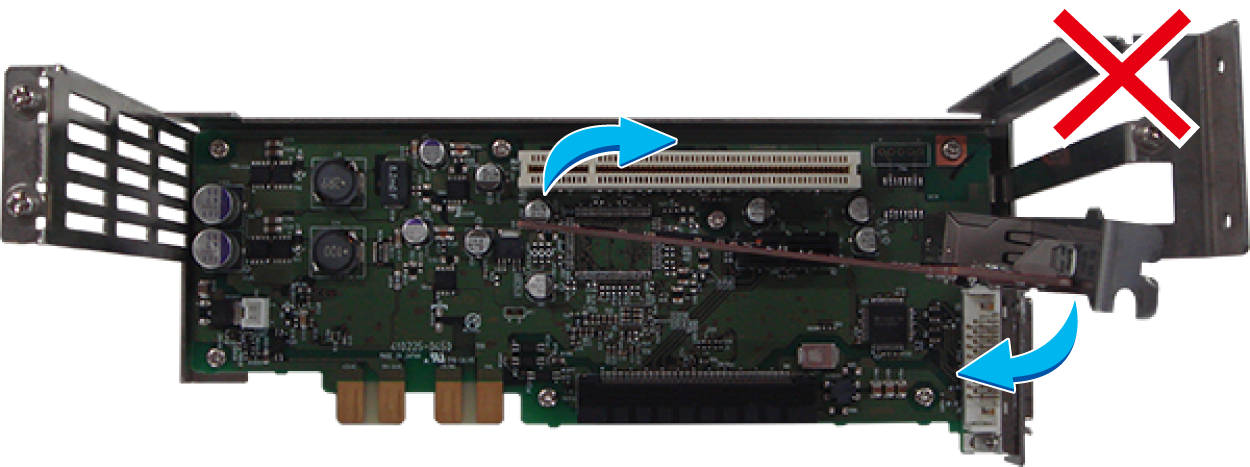

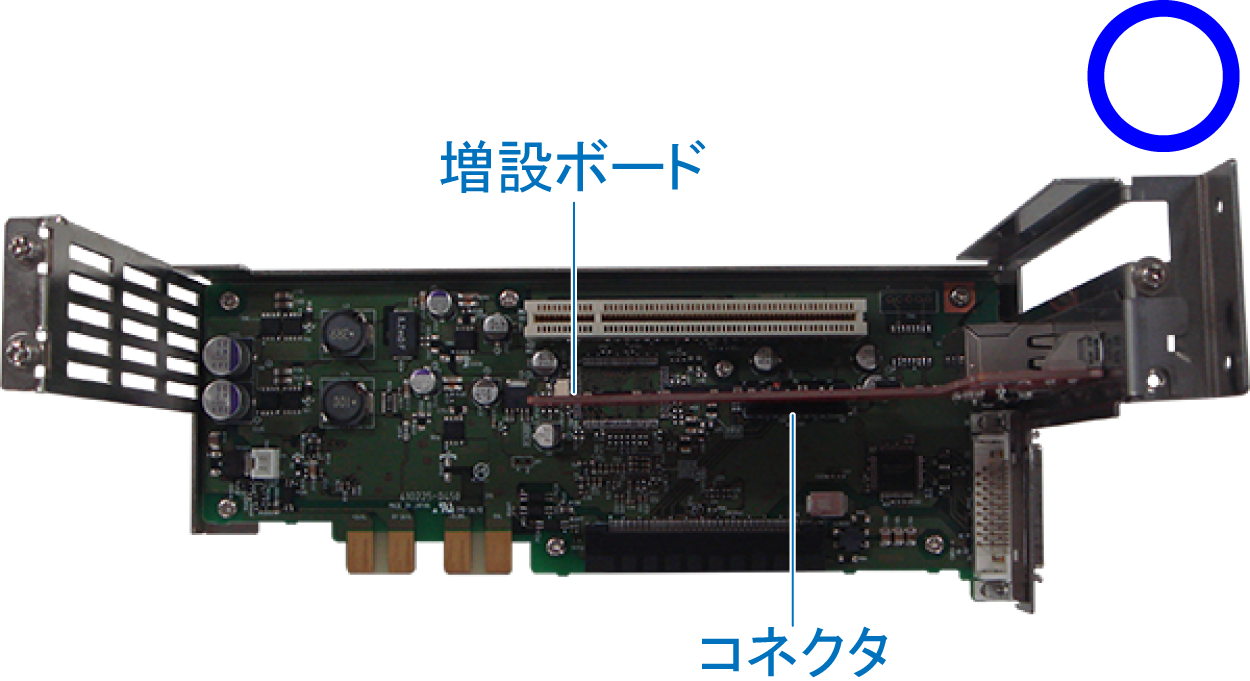

Aから見た図

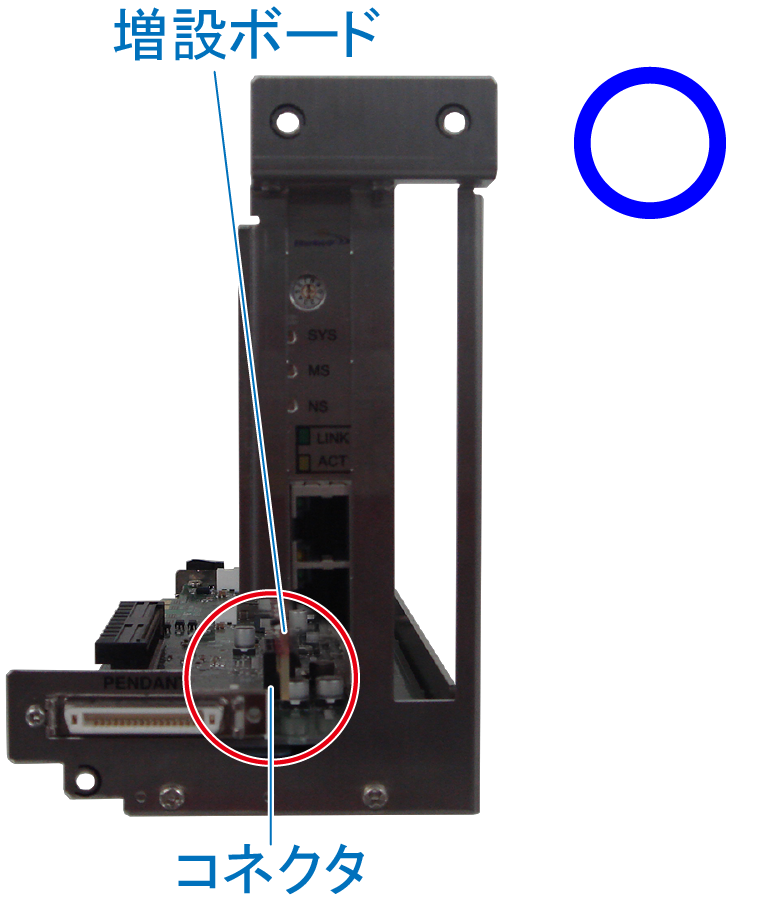

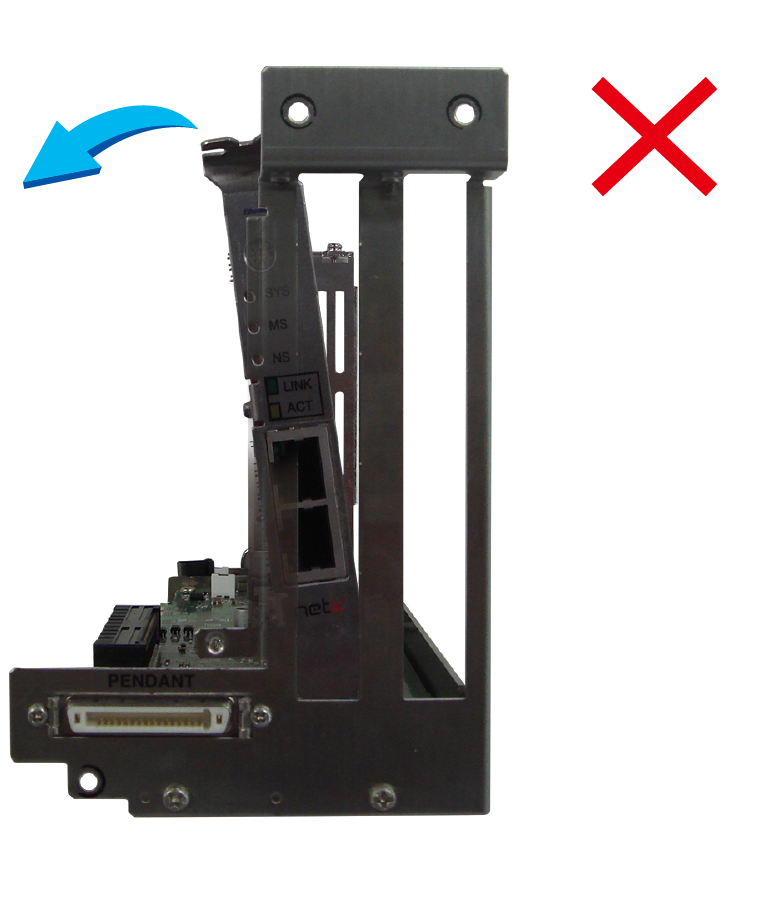

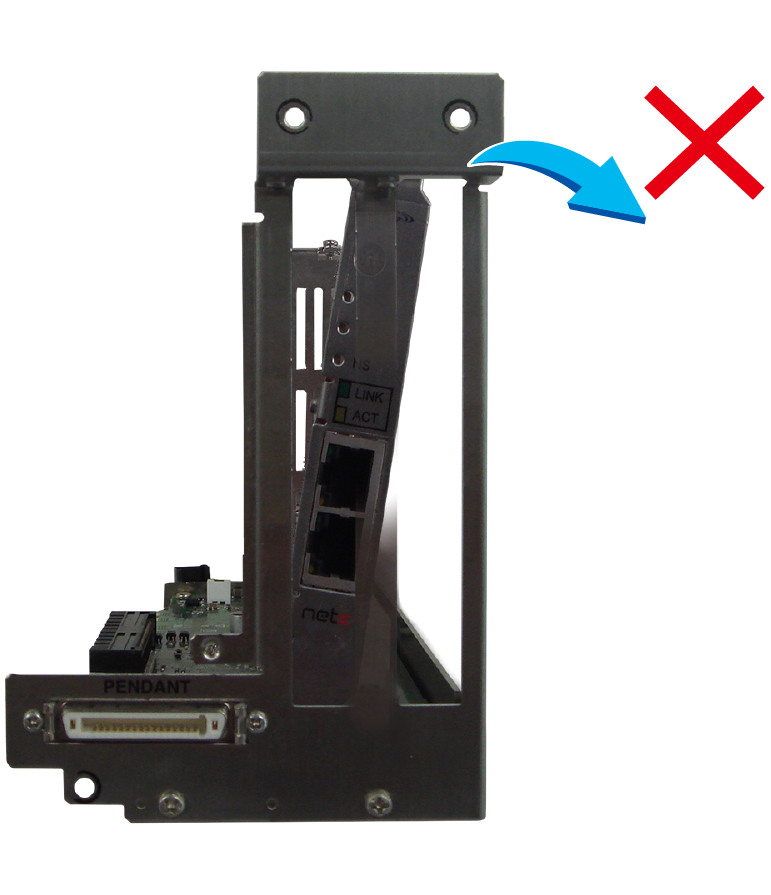

Bから見た図

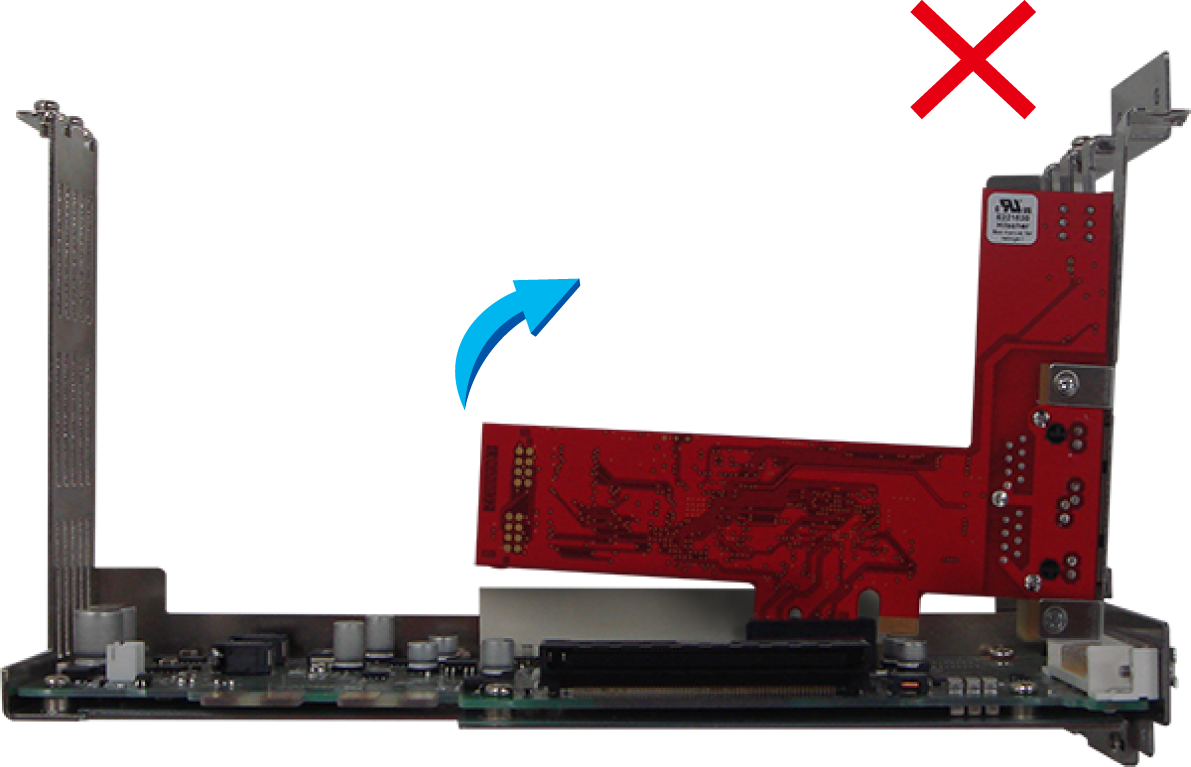

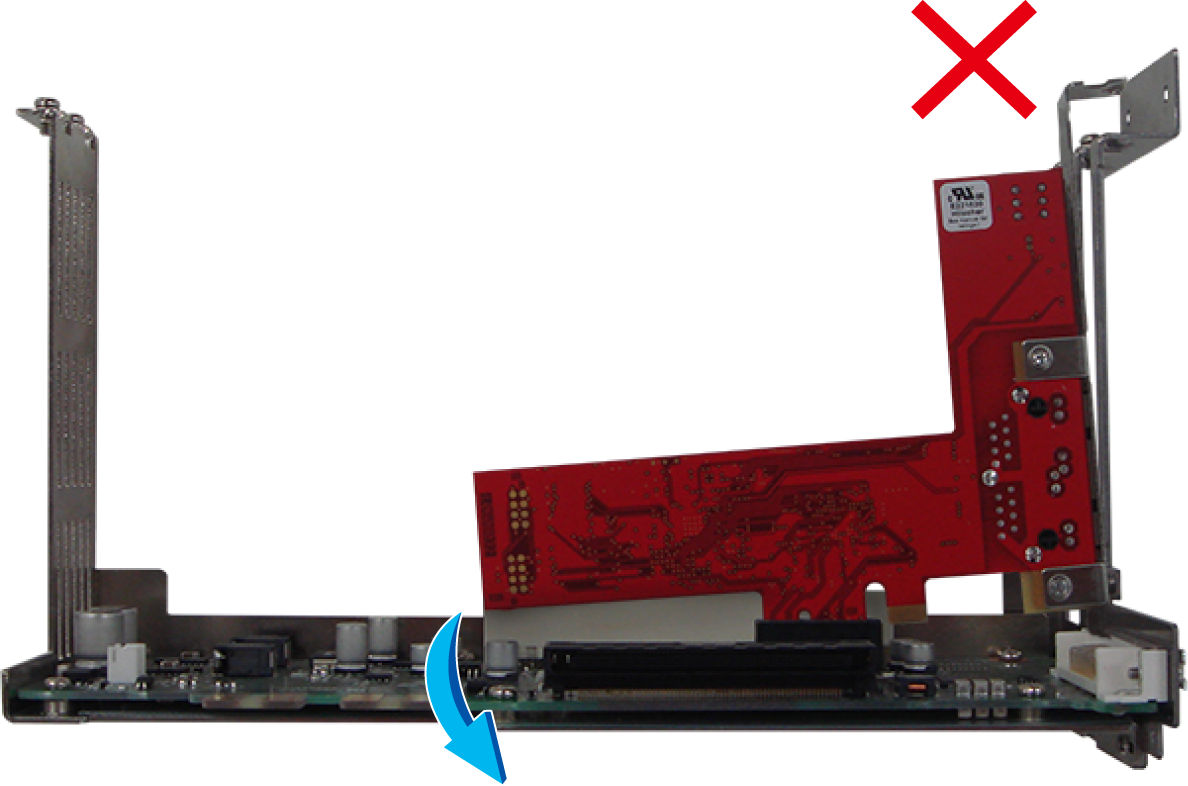

Cから見た図

7

増設ボードステーをスクリューで固定します。

8

増設ボード取付けユニットをもとどおりに組付けます。

9

コントローラの上蓋をもとどおりに組付けます。
