プロジェクトのプロパティ設定

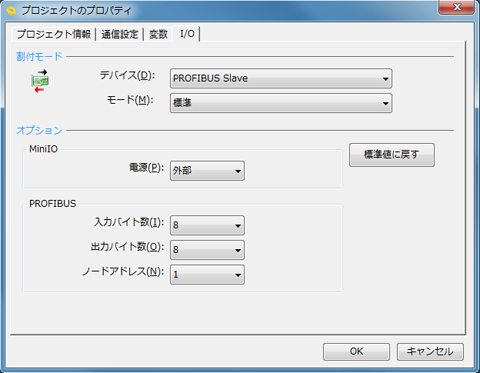

I/O増設ボードとしてPROFIBUSスレーブボードを使用する場合、WINCAPSIII「プロジェクトの設定 」「I/O」タブにて下記の情報を登録する必要があります。

割付モード

デバイス

	設定値
デバイス(D)	"PROFIBUS Slave"または"[Parallel] + [PROFIBUS Slave]"

モード

「標準」は標準モードを、「互換」はRC3互換モード」を示します。割付けモードの詳細は、「割付モード別機能概要 」を参照してください。

	設定値
モード(D)	"標準"または"互換"

オプション MiniIO

電源

Mini I/O、Hand I/O、パラレルI/Oの最大電流容量合計が1.3A以下の場合、内部電源供給も可能です。

	設定範囲	デフォルト
電源(P)	"外部"または"内部"	外部

オプション PROFIBUS

入出力バイト数

入出力バイト数は、「入出力スロット数早見表」を参考に設定してください。1バイト単位で入出力の増減ができ、これにより最大汎用入出力点数が決まります。

	設定範囲 (バイト)	デフォルト(バイト)
入力バイト数(I)	"8", "12", "16", "20", "32" のいずれか	8
出力バイト数(O)	"8", "12", "16", "20", "32"のいずれか	8

ノードアドレス

	設定範囲	デフォルト
ノードアドレス(N)	1～125	1
