天吊り設置手順3

11

フォークリフトで、天吊り治具に固定されたロボット本体を、架台の所定位置に合わせ、ロボット本体をM12×40（強度区分12.9）のボルトで、架台に固定します。

12

フォークリフトで支えたまま、回り止めプレートの固定用ボルトをはずします。

13

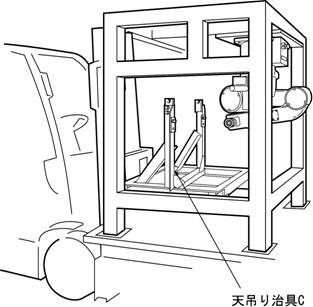

フォークリフトにて、天吊り治具Cのみを引き抜きます。

14

天吊り治具Aと天吊り治具Bを、ロボット本体から取りはずします。

15

ロボット本体が、設置用架台に完全に固定されているか確認します。

完全に固定されていれば、ロボットの設置は完了です。
