ロボットの設置方法

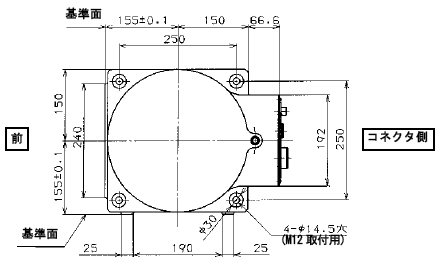

1. 設置台のロボット固定位置に下図に示す寸法に従って、4ヵ所にボルト穴（M12）を深さ15mm以上開けます。

2. 基準面に当たるところに、キー材またはピンを固定します。
   基準面には、必ずキー材またはピンを固定してください。保守作業時などで、ロボット本体を脱着したときに、位置ズレを最小限におさえることができます。
3. ロボットを固定位置に置きます。 ロボットを運搬するときは、「ロボット本体の運搬」の説明にしたがってください。
4. 本体固定ボルト4本と平座金でロボットを固定します。

• 本体固定ボルト：M12×40mm（強度区分12.9） 締め付けトルク：128±26Nm
• 平座金JIS B 1256（みがき丸）
